模拟前端安装式的RX23E-A 系列 32 位微控制器数据

RX23E-A 系列微控制器配备模拟前端，无需校准即可测量温度、压力、流量和重量，精度优于 0.1%，是高精度传感、测试和测量设备的理想之选。CPU配备 RXv2 内核，在 DSP/FPU 运行中表现卓越，可以单芯片实现高精度测量、控制和通信。

*附件：模拟前端安装式的RX23E-A 系列 32 位微控制器数据手册.pdf

特性

• 双 24 位 delta sigma 模数转换器：高达 23 位的有效分辨率，可编程数据速率为 7.6 sps 至 15,625 ksps
• PGA：轨到轨模拟输入，增益 1 至 128 倍，失调漂移 10 nV/°C，增益漂移 1 ppm/°C
• 基准电压源：10ppm/°C的低温漂特性，具有良好的温度稳定性
• 励磁电流源：匹配可编程电流源
• CPU：32 位 RXv2 (32 MHz)
• 数字信号处理的 DSP/FPU
• 接口：SPI x 1 通道、UART x 4 通道、I2C x 1 通道、CAN x 1 通道

应用

• 工业精密温度控制
• 工业传感器网络
• 高精度帕尔贴冷却器系统
• 精准重量称（Scale-IT）
• 无线多通道隔离数据记录器
• 力传感器解决方案
• 扭矩控制系统
• 帕尔贴冷却和加热背心

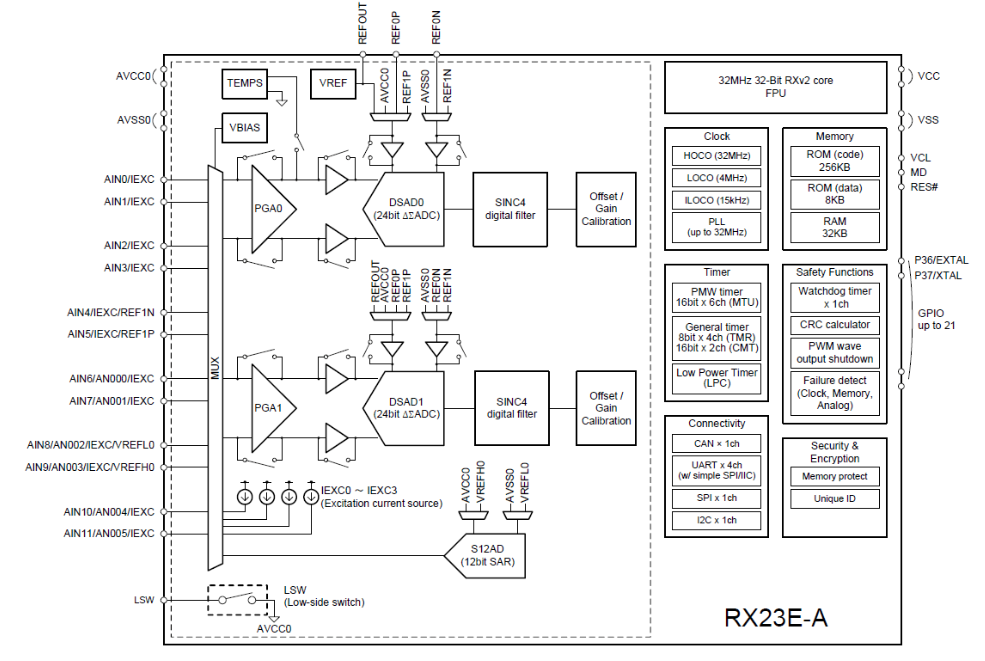

RX23E-A 模拟框图

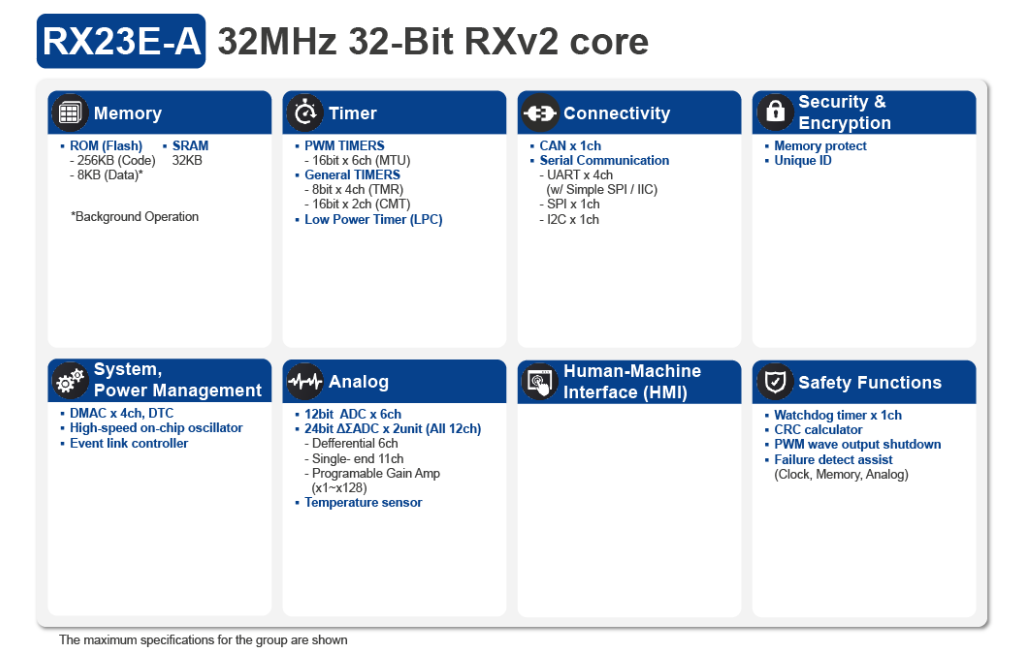

RX23E-A 框图

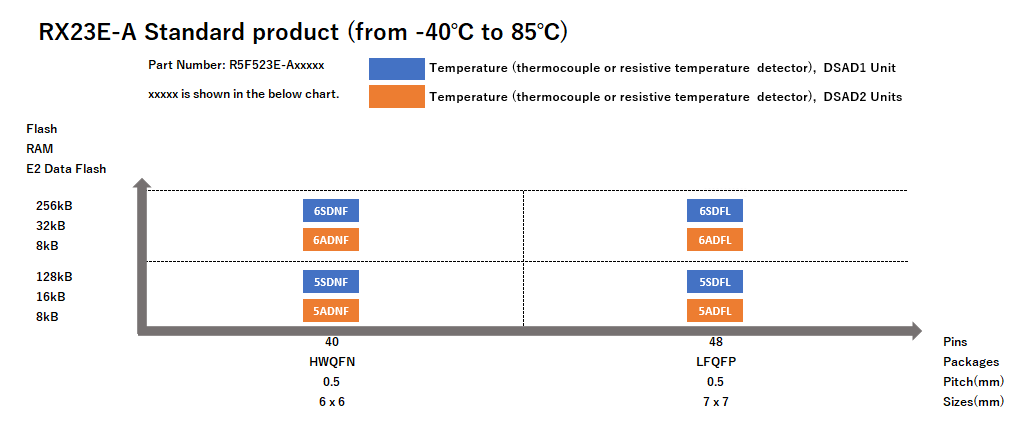

RX23E-A 标准产品的引脚 - 内存图

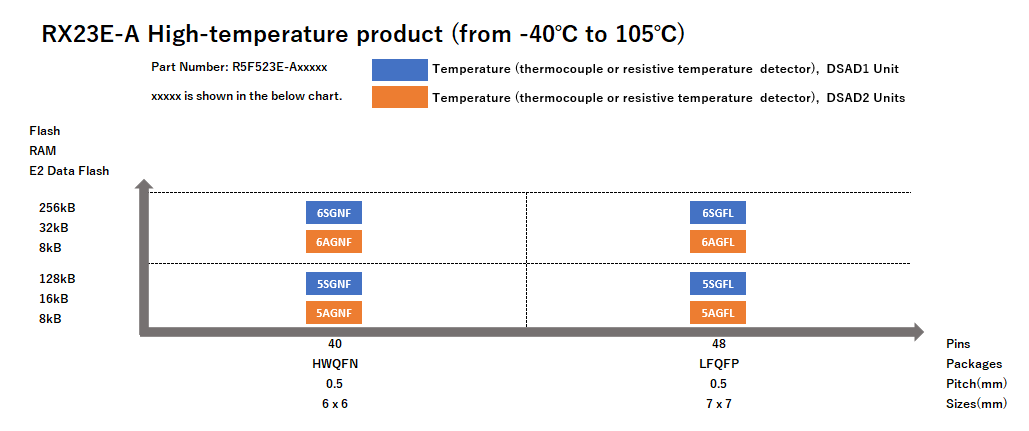

RX23E-A 高温产品引脚内存图
