集成24位Delta-Sigma模/数转换器的RX23E-B系列32位微控

RX23E-B 系列微控制器具有内置模拟前端 （AFE），是工业传感器设备的理想选择。 与上一代的 RX23E-A 相比，RX23E-B 的24 位Delta Sigma 模/数转换器在高速性能和噪声性能上均得到了改善。最大数据速率为 125kSPS，这对于 Delta Sigma模/数转换器来说速度很快，比 RX23E-A 快 8 倍。 RMS 噪声降低到 RX23E-A 的 1/3左右，可以高速且高精度地测量应变计、温度、压力、流量、电流、电压信号等。 此外，RX23E-B 还集成了 16 位数/模转换器和 +/-10V高电压模拟信号输入电路，从而减少了整体物料清单 （BOM） 和占用空间。此款 CPU 配备 RXv2 内核，可提供出色的数字信号处理（DSP）/浮点运算（FPU），从而在单个芯片上实现高精度测量、控制和通信。

*附件：集成24位Delta-Sigma模数转换器的RX23E-B系列32位微控制器数据手册.pdf

特性

• 模拟前端 (AFE)
  • 24 位 Delta-Sigma 模/数转换器，集成可编程增益放大器：高达 24 位有效分辨率，数据速率 3.8SPS 至 125kSPS，4nV/°C 失调漂移，1ppm/°C 增益漂移
  • 5V 模拟输入：8 组差分输入，16 个单端输入
  • ±10V 模拟输入：2 组差分输入，4 个单端输入
  • 16 位数/模转换器：DNL = ±1LSB，INL = ±5LSB
  • 基准电压源：10ppm/°C 的低温度漂移性能，具有出色的温度稳定性
  • 励磁电流源：匹配可编程电流源，非常适合测量 3 线电阻温度探测器
• MCU
  • CPU：32 位 RXv2 内核，工作频率 32MHz，通过 DSP 指令和 FPU 实现数字信号处理
  • 通信接口：SPI x 1 通道、UART x 7 通道、I^2^C x 1 通道、CAN x 1 通道

应用

• 工业压力控制系统
• LVDT 位移测量

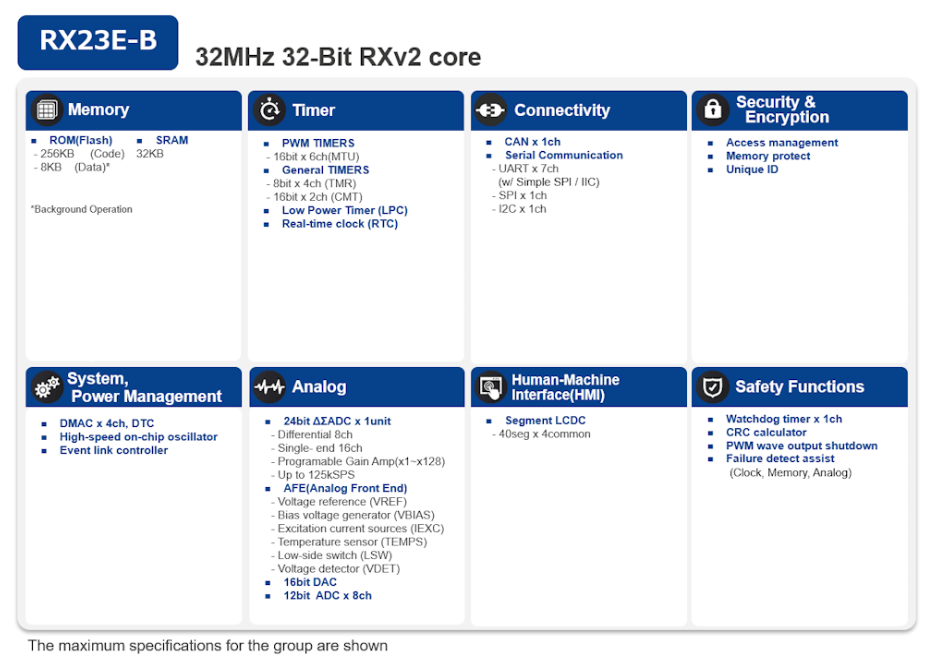

RX23E-B 模拟框图

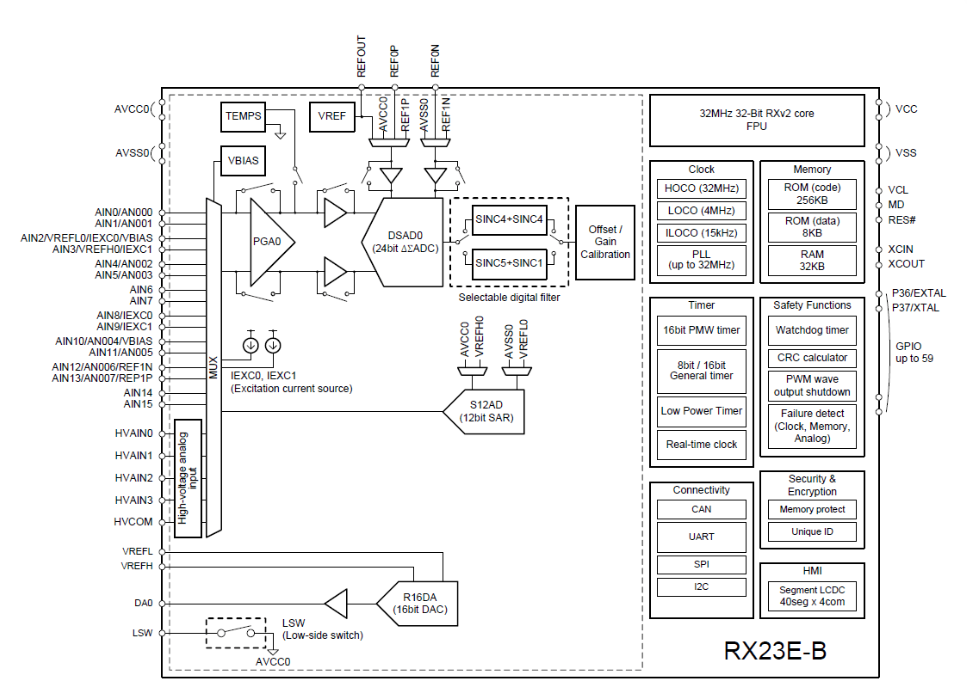

RX23E-B 框图

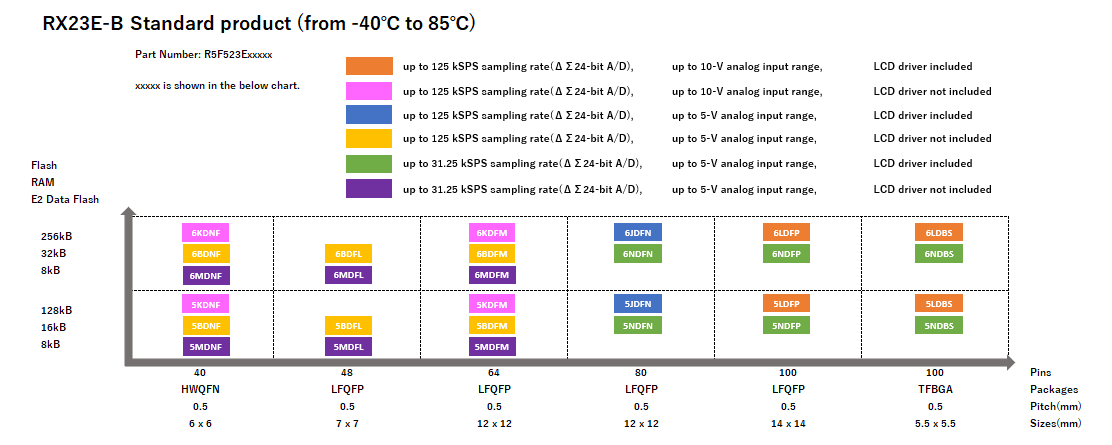

RX23E-B 标准产品的引脚存储器图

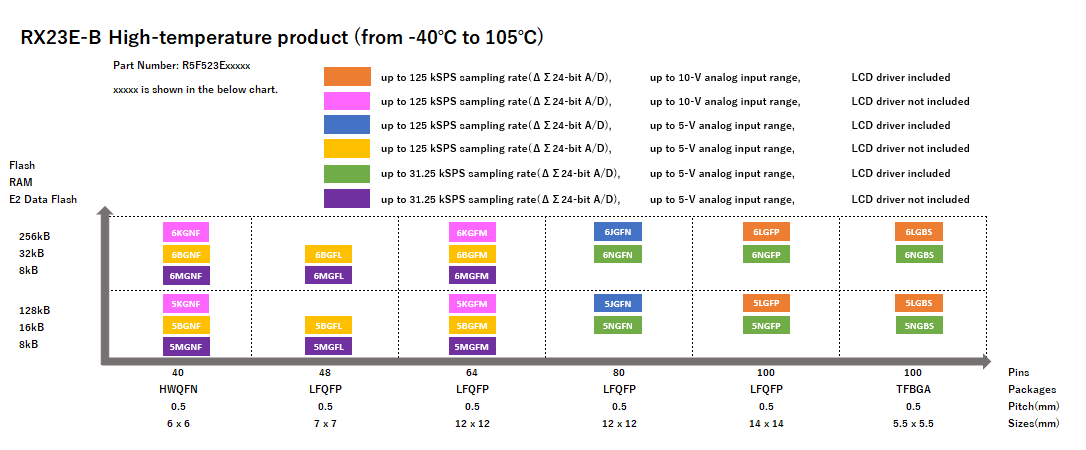

RX23E-B 高温产品引脚存储图
