产品概述

LED 技术可实现更小的外形尺寸、更高的功率级、更长的使用寿命和更低的功耗，从而满足先进汽车照明应用的需求。

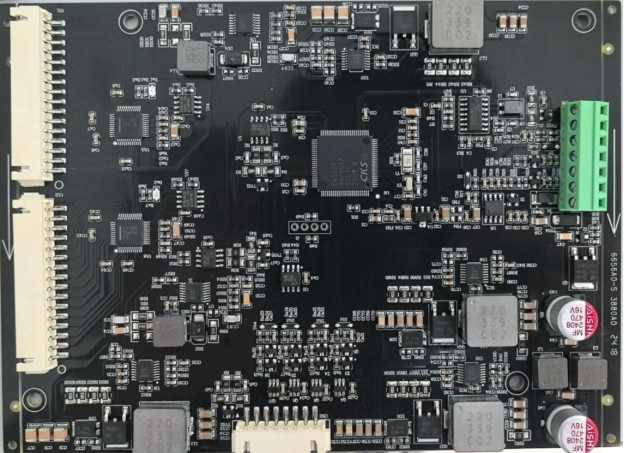

图1CKS32F407的LED矩阵大灯硬件图

CKS32系列32位车规微控制器（MCU）提供基于Arm Cortex-M的MCU，。具有内核、内存和外设数量方面的可扩展性，能够实现高性能和功能安全，符合ISO 26262标准，达到ASIL B安全等级。

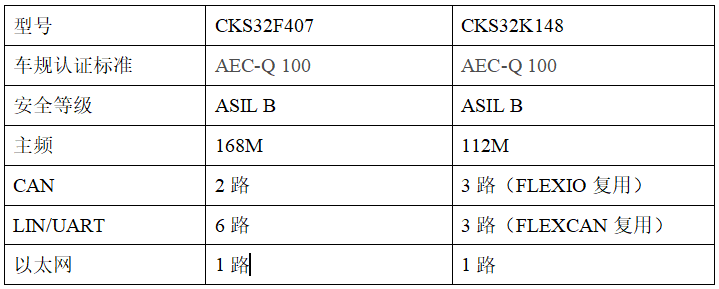

表1LED矩阵大灯方案CKS32车规MCU

功能特点

通过CAN接受车灯控制域ECU控制命令。参考图1硬件方案，MCU通过UART硬件抽象层，通过CAN物理层与LED驱动芯片通信，CAN物理层通讯可以保证通讯的可靠性。一路UART与2片MPQ7225通信，控制4路律动灯，另一路UART与2片N32LT3365通信，控制2路LED矩阵大灯。控制内容包括LED单颗通断、灯珠亮度与故障处理。

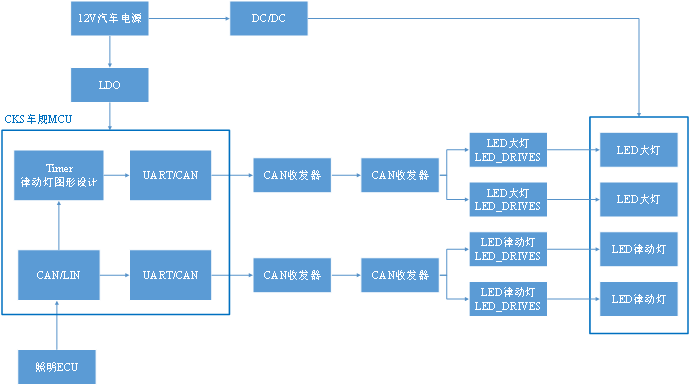

图2 CKS车规LED矩阵大灯控制框图图

最终实现效果。LED大灯按照照明ECU指令点亮指定LED灯珠，LED律动灯按照照明ECU指令点亮指定图案。
