DLPC3433/38 适用于DLP3010 （0.3 720p） DMD的 DLP® 显示

DLPC3433 或 DLPC3438 数字控制器均属于 DLP3010 (0.3 720p) 芯片组的一部分，用于支持 DLP3010 数字微镜装置 (DMD) 的可靠运转。DLPC3433 或 DLPC3438 控制器在系统电子设备与 DMD 之间提供一个方便的多功能接口，从而实现了小外形尺寸的低功耗高分辨率 HD 显示屏。

数据表：*附件：DLPC3433和DLPC3438显示控制器 数据表.pdf

特性

• 最高支持 720p 的输入图像大小
• 支持接口训练的低功耗 DMD 接口
• 输入帧速率高达 120Hz
• 像素数据处理：
  • IntelliBright™ 图像处理算法套件
    • 内容自适应照明控制
    • 局部亮度增强
  • 图像大小调整（缩放）
  • 1D 梯形校正
  • 色彩坐标调整
  • 可编程 degamma
  • 主动电源管理处理
  • 色彩空间转换
  • 4:2:2 至 4:4:4 色度插值
  • 场缩放去隔行
• 24 位输入像素接口支持：
  • 并行或 BT656 接口协议
  • 高达 155MHz 的像素时钟
  • 多个输入像素数据格式选项
• 3 类 MIPI DSI 接口（仅 DLPC3433 支持）
  • 一至四通道，通道速度高达 470Mbps
• 支持外部闪存
• 断电时自动 DMD 停止
• 嵌入式帧存储器 (eDRAM)
• 系统特性：
  • 器件配置的 I^2^C 控制
  • 可编程启动界面
  • 可编程 LED 电流控制
  • 显示图像旋转
  • 一帧延迟

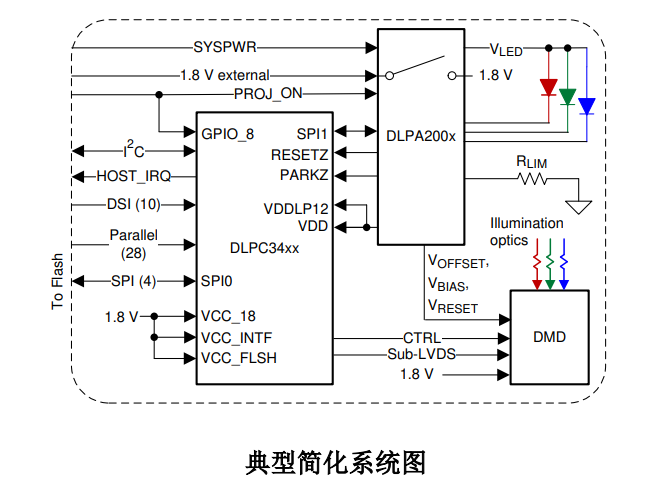

系统框图

封装与引脚

DLPC3433采用NFBGA（ZVB）封装，共有176个引脚。这些引脚包括电源引脚、接地引脚、信号引脚等，用于连接外部电路和组件。

应用与实现

DLPC3433适用于多种应用，如移动投影仪、智能显示设备、增强现实眼镜等。在应用中，它可以通过编程实现各种显示功能和效果，满足不同用户的需求。
