DLPC3470 适用于DLP2010LC数字微镜器件的DLP® 控制器

DLPC3470 显示和光控制器为 DLP2010LC 或 DLP2010NIR 数字微镜器件 （DMD）
的可靠运行提供支持，适用于视频显示和光控制应用。DLPC3470 控制器提供了连接用户电子产品和 DMD的便捷接口，以高速、精确且高效地显示视频和控制光图形。

数据表：*附件：DLPC3470 显示和光控制器 数据表.pdf

特性

• 光控制特性：

  • 针对机器视觉和数码曝光进行了优化的图形显示
  • 灵活的内部 (1D) 和外部 (2D) 图形流模式
    • 可编程曝光时间
    • 高达 2500Hz（1 位）和 360 Hz（8 位）的高速图形速率
  • 可编程 2D 静态图形
  • 内部图形流模式支持简化的系统设计
    • 不再需要视频接口
    • 通过闪存存储超过 1000 个图形
  • 用于实现摄像头或传感器同步的灵活触发器信号
    • 一个可配置输入触发器
    • 两个可配置输入触发器

• 显示特性

  • 支持高达 720p 的输入图像大小并可扩展至 WVGA
  • 输入帧速率高达 240Hz
  • 24 位，输入像素接口支持：
    • 并行或 BT656，接口协议
    • 像素时钟高达 155 MHz
  • 图像处理 - IntelliBright™ 算法、图像大小调整、1D 梯形校正、可编程去伽马校正

• 系统特性:

  • 器件配置的 I^2^C 控制
  • 可编程 Splash 屏幕
  • 可编程 LED 电流控制
  • 断电时自动实现 DMD 停放

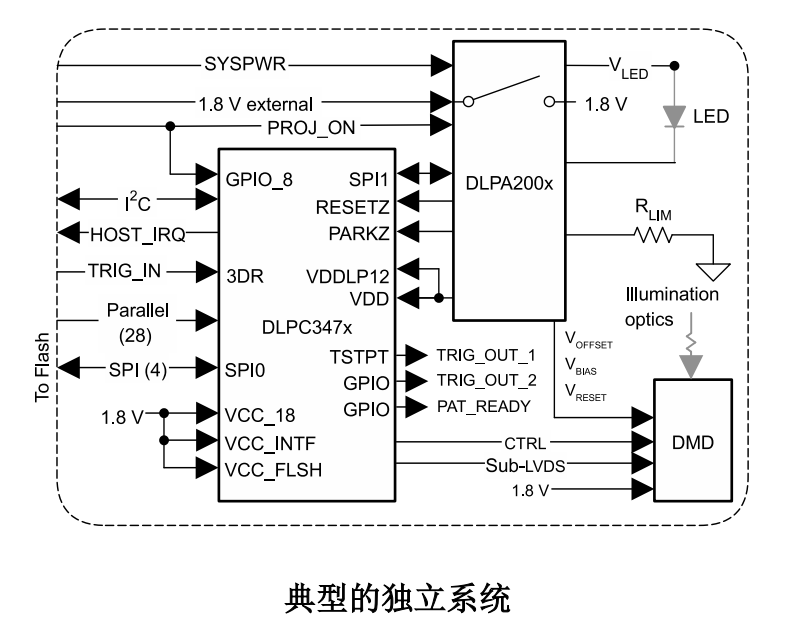

  典型系统


应用

一、移动投影仪

DLPC3470能够支持小型化、便携式的投影设备。其高速图形速率和可编程曝光时间使得移动投影仪能够以更高的分辨率和更流畅的画面展示内容，满足用户在移动办公、娱乐等方面的需求。

二、智能显示

在智能显示领域，DLPC3470可以应用于各种智能显示设备，如智能电视、智能显示器等。其优化的图形显示和图像处理特性使得智能显示设备能够呈现更加清晰、细腻的画面，提升用户体验。

三、智能手机

随着智能手机功能的不断扩展，DLPC3470也可以应用于智能手机中，支持手机实现更高级别的显示和光控制功能。例如，通过DLPC3470，智能手机可以实现更精细的亮度调节、更准确的色彩还原等，从而提升用户的视觉体验。

四、增强现实眼镜

在增强现实（AR）领域，DLPC3470可以应用于AR眼镜中，实现高质量的图像显示和光控制。通过其灵活的图形流模式和可编程曝光时间，AR眼镜能够呈现更加逼真、生动的虚拟画面，增强用户的沉浸感和交互体验。

五、智能家居显示

智能家居显示设备如智能音箱、智能中控屏等，也需要高质量的显示和光控制功能来支持其交互和显示需求。DLPC3470以其出色的显示和光控制性能，能够满足智能家居显示设备对于画面质量和流畅性的要求。

六、Pico投影仪

Pico投影仪是一种小巧便携的投影设备，通常用于个人娱乐和移动办公。DLPC3470作为Pico投影仪的核心组件之一，能够提供高质量的图像显示和光控制功能，使得Pico投影仪能够以更小的体积和更轻的重量实现更高的投影效果。
