DLPC3432 适用于DLP230GP（0.23 qHD）的DLP®显示控制器

DLPC3432 数字控制器是 DLP230GP （0.23 qHD） 芯片组的一部分，用于为 DLP230GP 数字微镜器件 （DMD）的可靠运行提供支持。DLPC3432 控制器在用户电子设备与 DMD 之间提供一个方便的多功能接口，可用来实现小外形尺寸的低功耗显示应用。

数据表：*附件：DLPC3432 显示控制器 数据表.pdf

特性

• 适用于 DLP230GP(0.23 qHD) DMD 的显示控制器
  • 支持高达 qHD 的输入分辨率
  • 支持接口训练的低功耗 DMD 接口
• 输入帧速率高达 240Hz
• 像素数据处理：
  • IntelliBright™ 图像处理算法套件
    • 内容自适应照明控制 (CAIC)
    • 局部亮度增强 (LABB)
  • 图像大小调整（缩放）
  • 1D 梯形校正
  • 色彩坐标调整
  • 主动电源管理处理
  • 可编程 degamma
  • 色彩空间转换
  • 4:2:2 至 4:4:4 色度插值
• 24 位输入像素接口支持：
  • 并行或 BT656 接口协议
  • 高达 155MHz 的像素时钟
  • 多个输入像素数据格式选项
• MIPI DSI（显示屏串行接口）3 类：
  • 1 至 4 条通道，通道速率高达 470Mbps
• 支持外部闪存
• 断电时自动 DMD 停止
• 嵌入式帧存储器 (eDRAM)
• 系统特性：
  • I^2^C 器件控制
  • 可编程启动界面
  • 可编程 LED 电流控制
  • 显示图像旋转

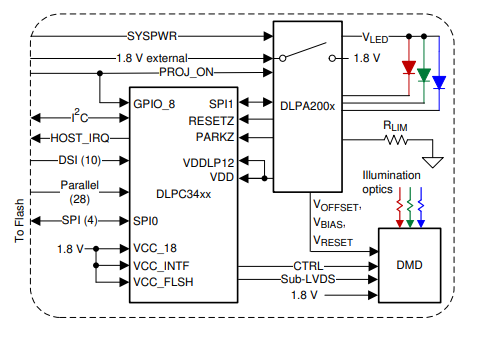

系统图

时序要求

DLPC3432具有严格的时序要求，以确保与各种外部组件的正确同步和数据传输。这些时序要求包括但不限于系统振荡器时序、电源和复位时序、并行接口帧时序等。

应用

DLPC3432显示控制器广泛应用于各种显示系统中，包括但不限于：

1. 移动投影仪 ：利用其低功耗和高性能特性，为移动投影仪提供清晰的显示效果。
2. 智能显示 ：适用于智能电视、平板电脑等智能显示设备，提供高质量的图像显示和处理功能。
3. 智能手机 ：集成于智能手机中，支持高清视频播放和图像浏览等功能。
4. 增强现实眼镜 ：为增强现实眼镜提供高质量的图像显示和光控制功能，提升用户体验。
5. 智能家居显示 ：应用于智能家居系统中的显示屏和控制面板，实现直观的用户界面和信息显示。

注意事项

1. 在使用DLPC3432时，请确保所有驱动程序和固件都是最新版本，以确保系统的稳定性和性能。
2. 检查所有硬件连接是否正确，包括数据线、电源线等，以确保系统的正常运行。
3. 在配置软件时，请确保输入信号格式、分辨率等设置与投影仪兼容，以避免兼容性问题。
