DLPC350 适用于DLP4500和DLP4500NIR数字微镜器件的DLP®

DLPC350 是一款数字控制器，能够为 DLP4500 或 DLP4500NIR 数字微镜器件 （DMD） 的可靠运行提供保证。DLPC350控制器还在用户电子器件和 DMD 间提供一个便捷的、多功能接口，此接口可实现高速样式速率，连同 LED 控制和用于多输入格式的数据格式化。

DLPC350 控制器用照相机、传感器或其他外设为同步显示的样式提供输入和输出触发信号。该控制器能够集成到低成本的小型光定向 应用。应用 包括 3D扫描或计量系统、光谱仪、交互式显示屏、化学分析仪、医疗仪器以及其他需要空间照明调制（光定向和光构图）的终端设备。

数据表：*附件：适用于DLP4500 和 DLP4500NIR DMD 的 DLPC350 DLP®数字控制器 数据表.pdf

特性

• 高速图形显示模式 中将“高速图形序列模式”更新为“高速图形显示模式”
  • 1 位二进制图形速率可达 4225Hz
  • 8 位灰度图形速率可达 120Hz
  • 输入与微镜 1 对 1 映射
  • 多位深度和图形序列中的 LED
• 与摄像头和传感器轻松同步
  • 两个可配置输入触发器
  • 两个可配置输出触发器
• 14 个完全可编程的 GPIO 信号
• 64Mb 内部 RAM
  • 可存储多达 48 个 1 位图形
  • 无需外部易失性存储器
• 支持高达 32MB 的外部并行闪存，可提升图形存储
• 多个配置接口
  • 一个 USB V1.1 受控端口
  • 两个 I^2^C 端口
  • LED PWM 发生器
• 运行时的视频显示模式
  • 10 至 120Hz 全色帧速率
  • YUV、YCrCb 或 RGB 输入数据格式
• 集成微镜驱动器
• 集成时钟生成功能

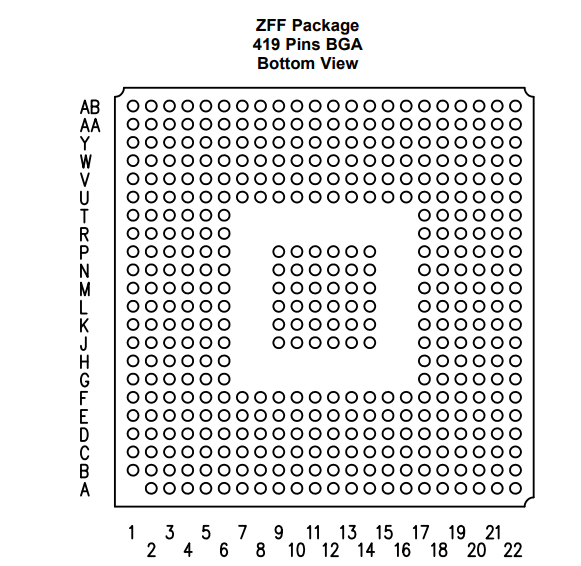

引脚图

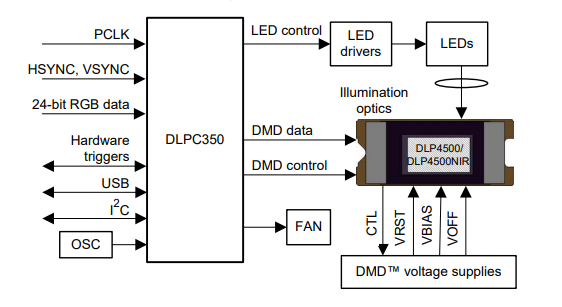

简易应用图

应用场景

DLPC350适用于多种应用场景，包括但不限于：

1. 3D扫描或计量系统 ：利用高速图形显示模式和精确的微镜控制，实现高精度的3D扫描和计量。
2. 光谱仪 ：通过灵活的输入输出映射和可编程GPIO信号，支持光谱仪中的复杂数据采集和处理。
3. 交互式显示屏 ：支持多种输入格式和视频显示模式，适用于交互式显示屏应用。
4. 化学分析仪 ：利用DLPC350的高性能和稳定性，为化学分析仪提供可靠的数据处理和显示功能。
5. 医疗仪器 ：在医疗仪器中，DLPC350可用于实现高精度的图像显示和数据采集。

操作指南与注意事项

在使用DLPC350时，请遵循以下操作指南和注意事项：

1. 正确配置 ：根据具体应用需求，正确配置DLPC350的参数和接口。
2. 散热处理 ：确保DLPC350在工作过程中得到充分的散热，以避免过热导致的性能下降或损坏。
3. 软件更新 ：定期检查并更新DLPC350的固件和软件，以获取最新的功能和性能改进。
4. 兼容性测试 ：在与DMD和其他电子器件连接之前，进行兼容性测试以确保系统的稳定运行。
