恩智浦FRDM-MCXA153 RT-Thread实践指南 实现和优化RT

串行外设接口(SPI)是一种广泛使用的同步串行通信接口，在嵌入式系统中扮演着重要角色。本文将深入探讨如何在NXP MCXA153 MCU上实现和优化RT-Thread的SPI驱动，同时介绍NXP提供的相关开发工具和技术。

SPI简介

SPI由摩托罗拉公司开发，是一种全双工同步串行总线，主要由四个信号线组成：

CS (Chip Select)：片选信号

SCLK (Serial Clock)：时钟信号

MOSI (Master Out Slave In)：主设备输出，从设备输入

MISO (Master In Slave Out)：主设备输入，从设备输出

SPI广泛应用于连接各种外设，如TFT LCD显示器、QSPI Flash存储器、实时时钟模块和惯性测量单元(IMU)等。

NXP MCXA153 SPI特性

NXP MCXA153 MCU集成了两个低功耗SPI (LPSPI)模块，具有以下特点：

支持主/从模式

可配置的时钟极性和相位

8位到32位可编程数据帧大小

硬件片选信号控制

支持DMA传输

最高传输速率可达48Mbps

RT-Thread SPI驱动移植流程

现在，让我们详细介绍如何将RT-Thread的SPI驱动移植到MCXA153上。

以SPI0为例：

3.1 硬件初始化 首先，我们需要在board初始化代码中配置SPI0相关的硬件： 1). 在 rt_hw_board_init 函数中添加以下代码：

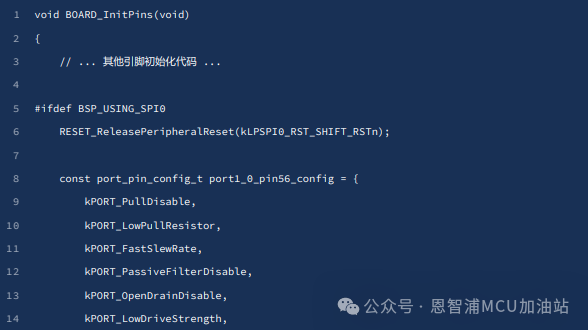

2). 在 BOARD_InitPins 函数中添加以下代码：

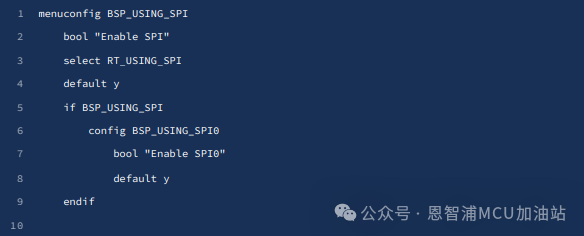

3.2 Kconfig配置

在 board/Kconfig 文件中添加:

3.3 驱动实现

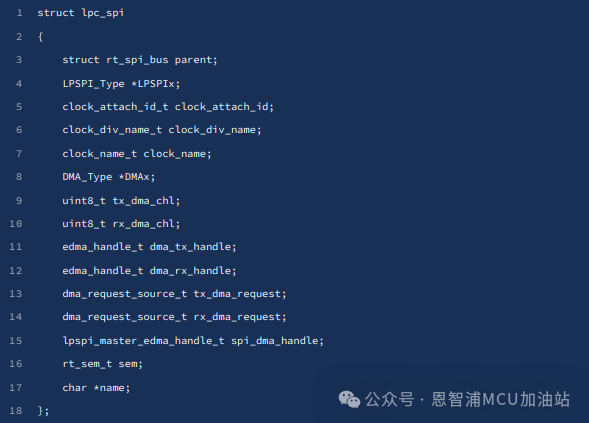

在 drv_spi.c 中实现SPI驱动的核心功能： 1). 定义SPI设备结构体：

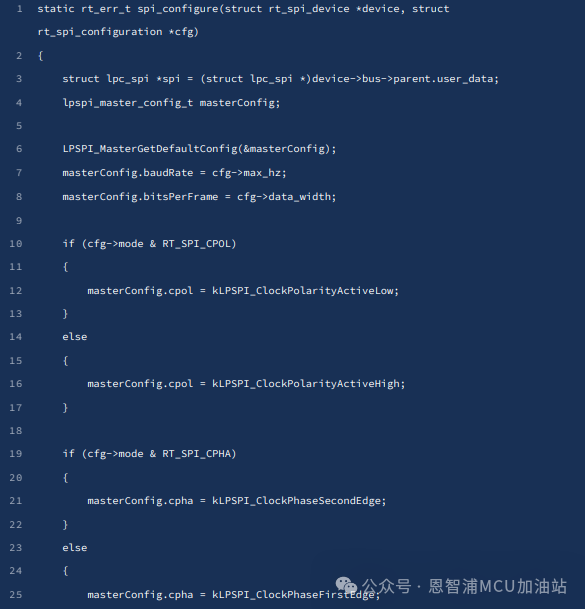

2). 实现SPI配置函数：

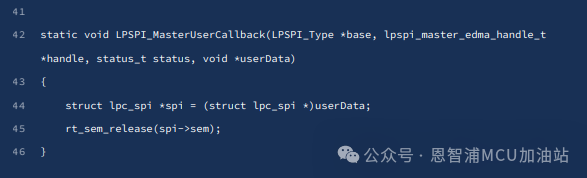

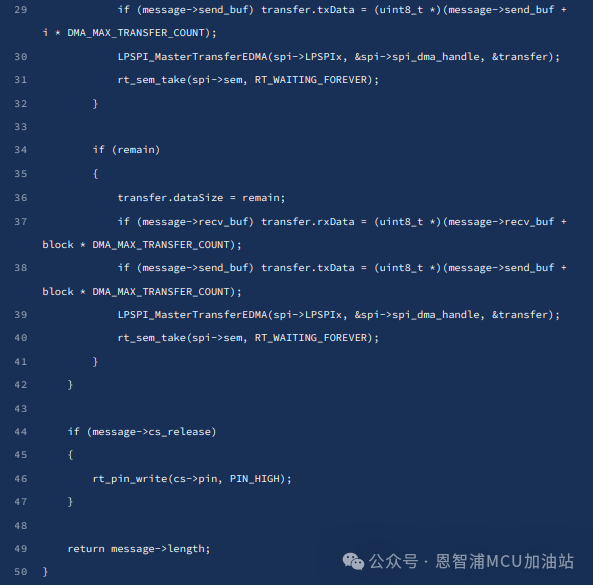

3). 实现数据传输函数：

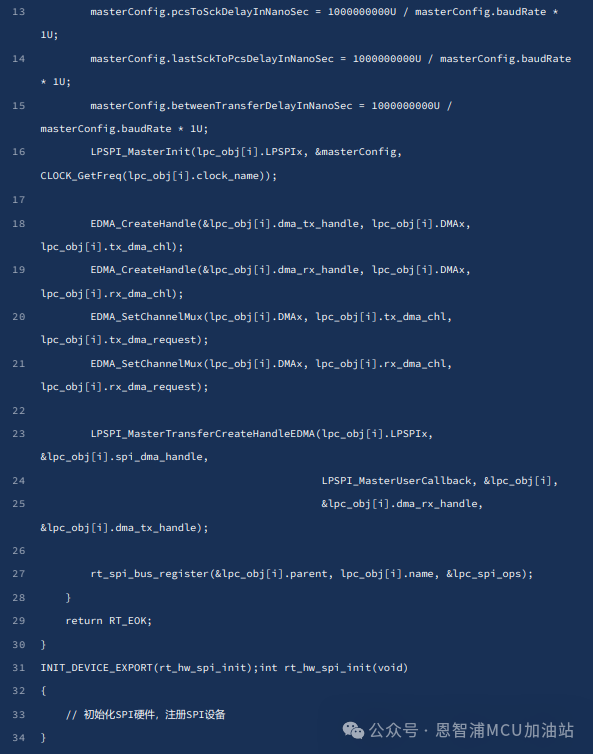

4). 实现SPI初始化函数：

3.4 添加依赖文件 在 Libraries/MCXA153/SConscript 文件中添加：

测试与验证

为了验证SPI驱动的正确性，我们可以进行一个简单的回环测试：

打开menuconfig使能spi0驱动

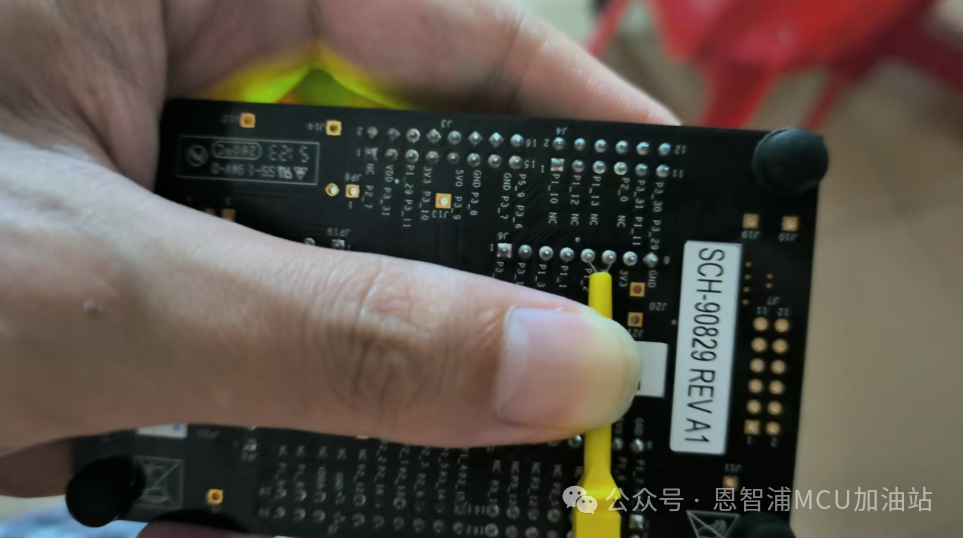

短接MISO和MOSI引脚(P1_0和P1_2)进行自发自收测试 , 将MOSI (P1_0) 和 MISO (P1_2) 引脚短接:

使用以下测试代码：

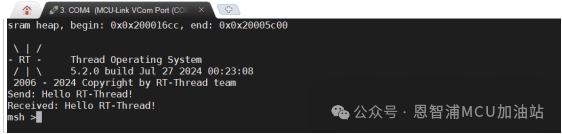

运行结果：

结论 通过本文，我们详细介绍了如何在NXP MCXA153 MCU上实现和优化RT-Thread的SPI驱动。RT-Thread的设备驱动框架提供了良好的抽象，使得SPI驱动的移植变得相对简单。同时，通过利用MCXA153的硬件特性，如DMA和硬件CS控制，我们可以实现高效的SPI通信。

在实际应用中，开发者应根据具体需求选择合适的配置和优化策略。同时，充分利用NXP提供的工具和文档资源，可以大大加速开发进程并提高代码质量。

参考资料

1. RT-Thread官方文档：

https://www.rt-thread.org/document/site/

2. NXP MCXA153参考手册

3. MCUXpresso SDK文档：

https://mcuxpresso.nxp.com/

我们鼓励开发者在实践中不断探索和优化，充分发挥MCXA153和RT-Thread的潜力！
