恩智浦MCX N23的官方评估板FRDM-MCXN236详解

写在前面

在上一篇文章（隆重介绍MCX N家族又一颗新星）中，小编带大家认识了这个MCX N系列的新成员，本篇文章将会为大家介绍MCX N23的官方评估板FRDM-MCXN236。

提到FRDM板子，想必大家早已有所耳闻，NXP为以前的Kinetis系列以及最新的MCX系列都推出了FRDM板子，比如MCX系列的FRDM-MCXN947, FRDM-MCXA153,今天为大家介绍FRDM-MCXN236。

FRDM=MCXN236

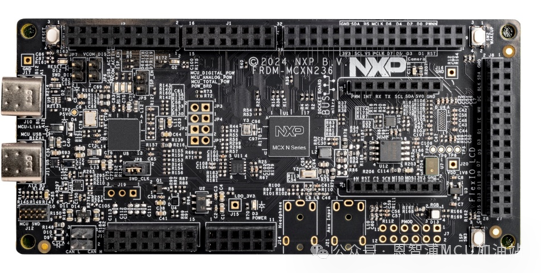

我们先来看一下FRDM-MCXN236板子的外观，如图所示:

FRDM-MCXN236板子上板载了众多的传感器以及丰富的扩展接口，下面让小编为大家一一列举这些板载资源，下图展示了FRDM-MCXN236的板载资源：

下面将FRDM-MCXN236的板载资源列举如下：

调试接口

-板载MCU-Link 调试器，支持CMSIS-DAP固件

-JTAG/SWD接口

传感器

-三轴加速度计FXLS8974CFR3 -光传感器*

-数字麦克风SPK0641HT4H-1*

-音频编解码器DA7212(DNP)

存储

-QSPI Flash W25Q64 *(64 Mbit)

连接

-USB Type-C接口

-CAN FD收发器TJA1057

-音频辅助输入接口（DNP）

-3.5mm耳机输出接口 (DNP)

其他

-RGB LED

-Reset, Wake up, ISP按键

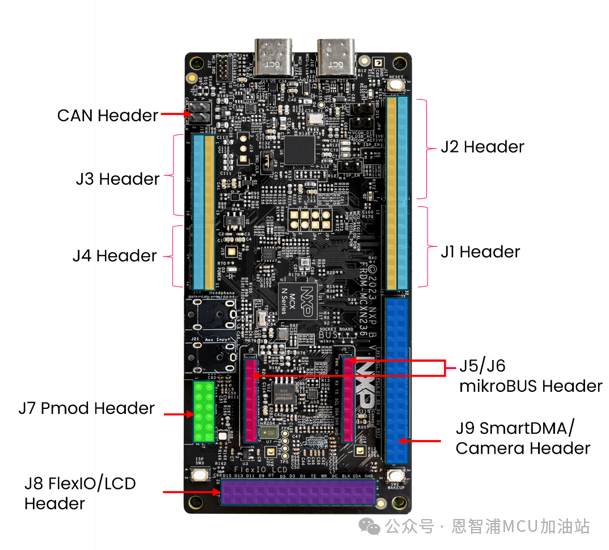

除了丰富的板载资源外，FRDM-MCXN236板子还支持很多扩展接口，如下图所示：

FRDM-MCXN236板上的扩展接口以及这些扩展接口支持的模块如下：

Arduino接口（J1-J4外排）

-电机控制： SimpleFOC板 *

FRDM接口（J1-J4内排）

-电机控制：

FRDM-MC-LVPMSM

FRDM-MC-LVBLDC

-音频:

ARD-AUDIO-DA7212 *

Adafruit PDM MEMS MicrophoneBreakout *

MikroBus接口 J5/J6

Pmod接口 J7 *DNP

FlexIO接口 J8

-LCD：

LCD-PAR-S035 TFT PROTO 5"Capacitive *

SmartDMA接口 J9

-OV7670摄像头模块*

其中FRDM-MC-LVPMSM, FRDM-MC-LVBLDC电机控制板和LCD-PAR-S035模块为NXP官方发布的板子/模块, 其余后缀带“*”的板子为第三方的板子。

看到这里，不知道这块小小的板子有没有给大家带来一点点惊喜呢！

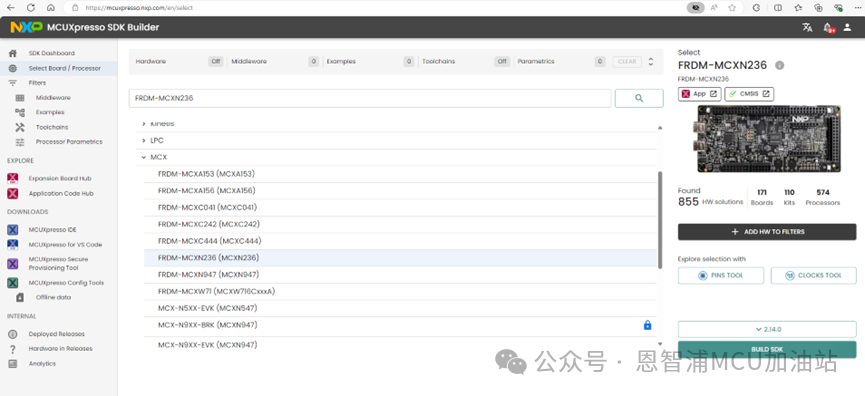

大家可以访问FRDM-MCXN236板子的官方网页获取原理图和其他参考资料，另外大家可以在NXP MCUXpresso SDKBuilder上下载FRDM-MCXN236的官方SDK包，SDK包里已经集成了LCD显示和电机控制的相关例程。

此外我们也在NXP A‍pplication Code Hub上发布了一些基于FRDM-MCXN236板子的Demo, 相关代码都给你！

同时我们也会持续开发更多的基于FRDM-MCXN236的Demo并发布到NXP Application Code Hub上，希望可以给大家带来更多有意思的参考方案！
