瑞萨电子RA2L1 MCU产品介绍

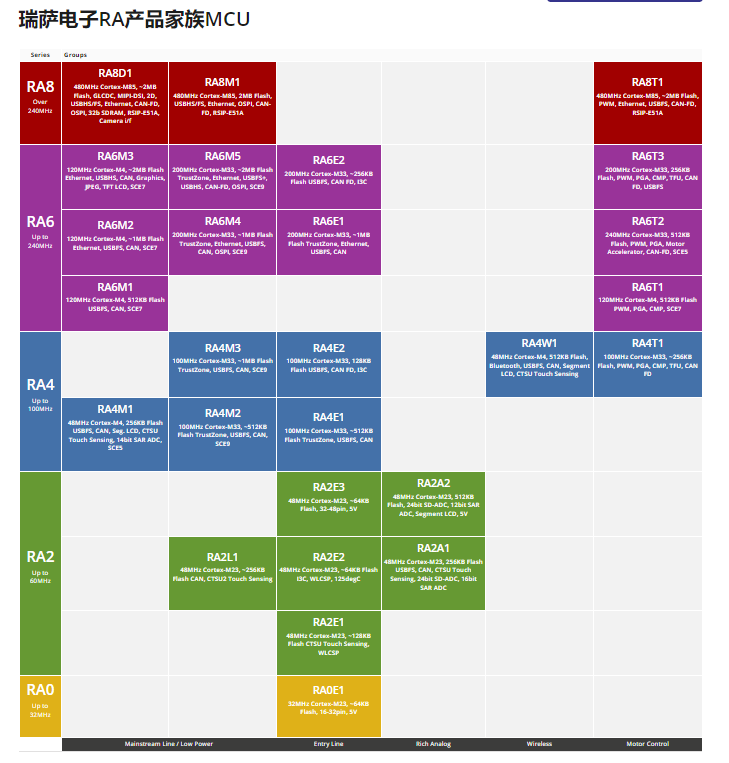

RA2L1 MCU是瑞萨RA家族RA2系列广受欢迎的一款产品。RA2L1 MCU专为超低功耗应用而设计，结合功耗表现出色的32位Arm Cortex-M23 CPU内核及瑞萨电子的低功耗工艺技术，提供同类产品中一流的低功耗性能。同时配备了增强型电容式触摸感应单元(CTSU2)、串行通信接口、CAN、高精度模拟电路和定时器。RA2L1 MCU的超低功耗与创新触摸感应接口使其成为家电、工业、楼宇自动化、医疗保健以及消费类人机界面（HMI）物联网应用的理想选择。

RA2L1产品介绍

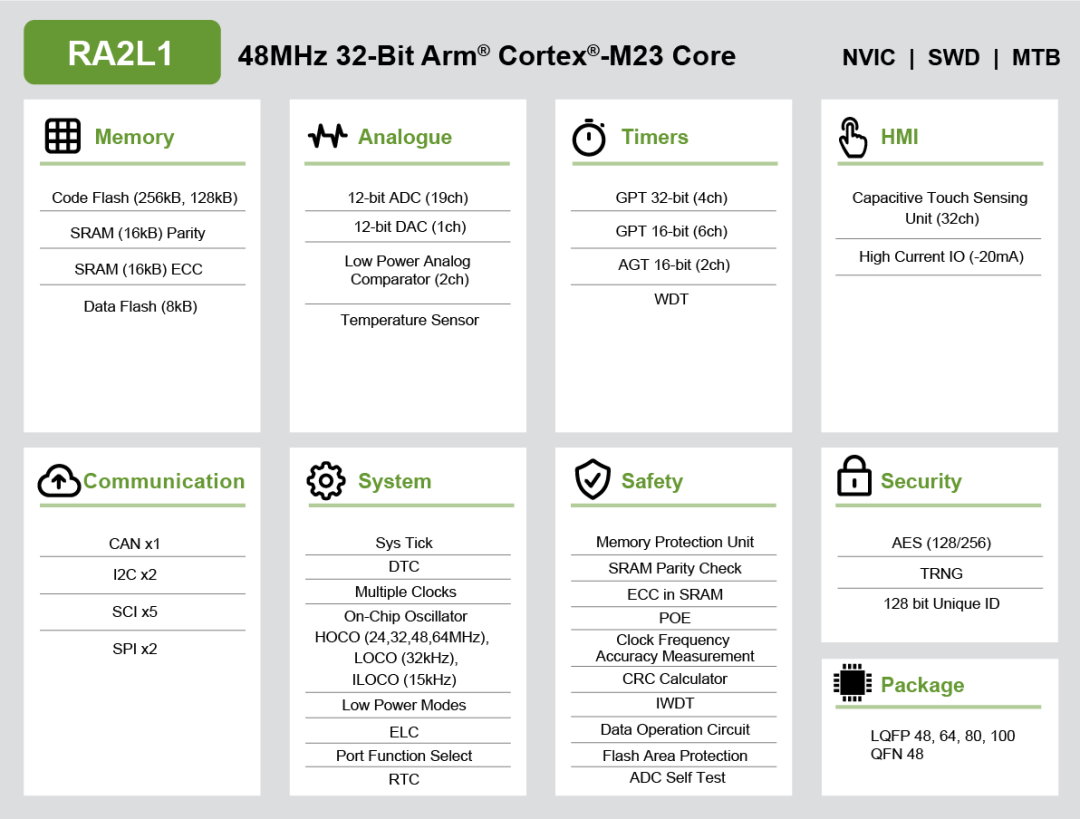

RA2L1框图及关键特性

● 48MHz Arm Cortex-M23 CPU内核

●宽工作电压：1.6V~5.5V

● 超低功耗：提供64μA/MHz工作电流和250nA软件待机电流，快速唤醒时间小于5µs

● 包括睡眠、待机等灵活的低功耗模式，并且专门为电池驱动应用设计了特殊掉电模式

● 新一代创新型电容式触摸感应单元，无需外部元器件，降低BOM成本

● 高精度（1.0%）内部高速振荡器、温度传感器和多种供电接口端口等片上外围功能降低系统成本

● 48引脚到到100引脚的LQFP/QFN封装选择

● 工作温度范围：Ta=-40℃至105℃

RA2L1产品应用

RA2L1关键特性介绍

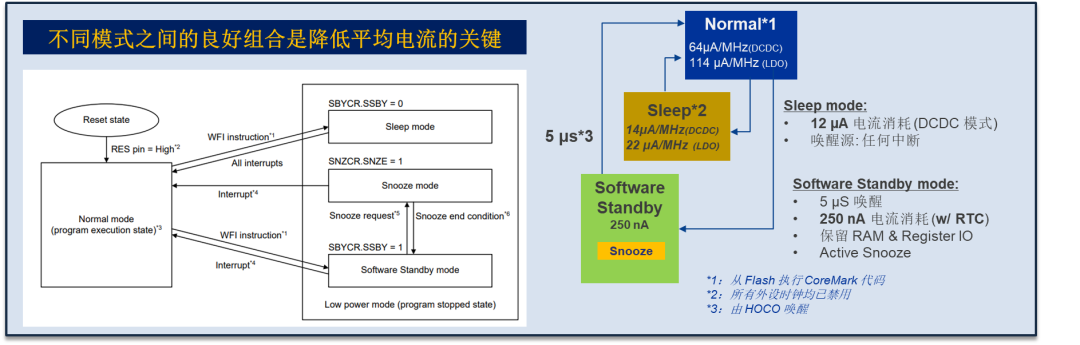

灵活的低功耗模式

● Normal mode：最常见的工作模式下运行时，64 μA/MHz的工作电流。

● Sleep mode：休眠模式停止CPU运行，将MCU的整体电流消耗降低80%。

● Software Standby mode：SW待机模式停止微控制器的片上功能，将功耗降低到尽可能低的水平。唤醒时间约为 5us。

● Snooze mode：SNOOZE模式下，CPU处于待机状态，同时启用A/D转换和串行通信，并且仅在需要时激活 CPU。此模式非常适合电池供电系统，因为它大大延长了电池寿命。

RA2L1增强型电容式触控（CTSU2）技术

● RA2L1增强型电容式触控IP（CTSU2）在各种条件下提供更好的可操作性。

● 噪声容限符合IEC 61000 4-3等级4级/4-6等级3的要求。

● 屏蔽电极支持功能和高精度温度漂移提高了触摸灵敏度，其出色的防尘和防潮性能使其更加耐用。

● 得益于更好的信噪比和CTSU2的快速扫描，它还实现了高达30cm的接近感应距离和2指检测的3D手势，这满足了与卫生或安全相关的要求。

● RA2L1 CTSU2提供基于单芯片MCU的解决方案。这意味着设计人员可以使用一个芯片执行50多个电容式触摸矩阵键和系统控制。

RA2L1开发环境

● RA系列统一的开发平台，提供灵活的软件包（FSP），它包括业界一流的HAL驱动程序和易于使用的API，以访问 RA2L1外设。

● 各种片上调试器：瑞萨E2/E2 Lite调试器和Segger J-Link系列。

● 三种不同的集成开发环境：Renesas e2studio、Keil MDK和IAR Embedded Workbench。

● 提供如何使用灵活示例软件例程帮助遵守安全标准IEC60730 B类的应用指南和自检库。

● EK-RA2L1开发板套件：推荐选择EK-RA2L1用于RA2L1功能评估和而开发。具有串行连接板载调试接口，并提供对所有MCU IO引脚的无障碍访问。

● RA2L1触摸RSSK套件：RA2L1电容式触摸评估系统使用户能够轻松评估瑞萨电子提供的触摸解决方案。客户可以通过此触摸评估板评估按键、滑块和滚轮功能。

使用QE for Capacitive Touch轻松调整灵敏度

●界面直观、操作简单

●触摸界面易于开发，即使对于GUI的初学者也是如此

● 自动输出调整后的源代码

RA2L1典型应用

稳健耐用的CAN FD操作触摸屏

系统优势：

● 控制面板和系统控制器之间通过CAN接口进行可靠通信，可实现快速系统响应和实时控制，从而提高整体安全性。

● 触控面板和触觉反馈可在潮湿环境中可靠运行，在所有操作条件下提供增强的用户反馈，并提高耐用性和可用性。
