怎么用Clion开发APM32

# 01 前言

APM32 官方 SDK 中提供了三种开发环境：Keil、IAR 和 Eclipse。不否认这三种环境的强大，但是在 AI 时代做嵌入式开发，用这三种环境就显得有点不够优雅了。本篇文章主要介绍怎么用Clion 开发 APM32，涉及 CMake、Makefile、OpenOCD 和PyOCD 的知识，供大家参考。

# 02 环境搭建

## 软件环境

- Windows 10/11

- Clion 2023.2.2

- MinGW-w64 8.1.0

- OpenOCD 0.12.0-rc1

- gcc-arm-none-eabi 10.3.1

- APM32_DAL_SDK_V1.0

## 硬件环境

- APM32F407IG Tiny 开发板

## 搭建 MinGW-w64 环境

### 安装 MinGW-w64

[MinGW-W64](https://sourceforge.net/projects/mingw-w64/files/mingw-w64/)全称为 Minimalist GNU for Windows，是一个在 Windows 平台上编译 32 位和64 位应用程序的工具集。MinGW-w64 是 MinGW 的一个分支，它支持 64 位 Windows 和 32 位 Windows。

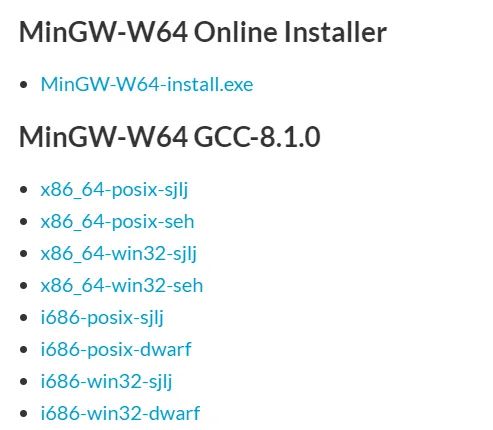

MinGW-w64 支持在线安装和离线安装，这里建议大家使用离线安装方式，因为在线安装的速度太慢了。Windows 系统开发 Linux 应用选择 `x86_64-posix-seh`，Windows 系统开发 Windows 应用选择 `x86_64-win32-seh`。

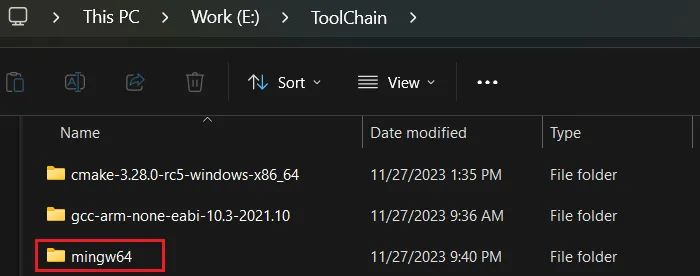

我是用 Windows 系统开发Windows 应用，所以选择 `x86_64-win32-seh` 进行下载。从上面链接下载完成后，解压压缩包中的 mingw64 文件夹到自己喜欢的位置，这里解压到 `E:ToolChain`。

### 配置环境变量

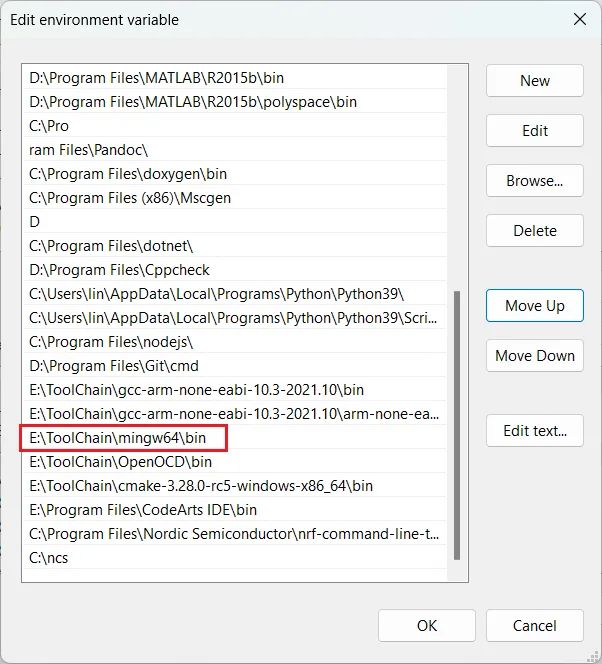

将 `E:ToolChainmingw64in` 添加到环境变量 `Path` 中。

### 验证 MinGW-w64 是否安装成功

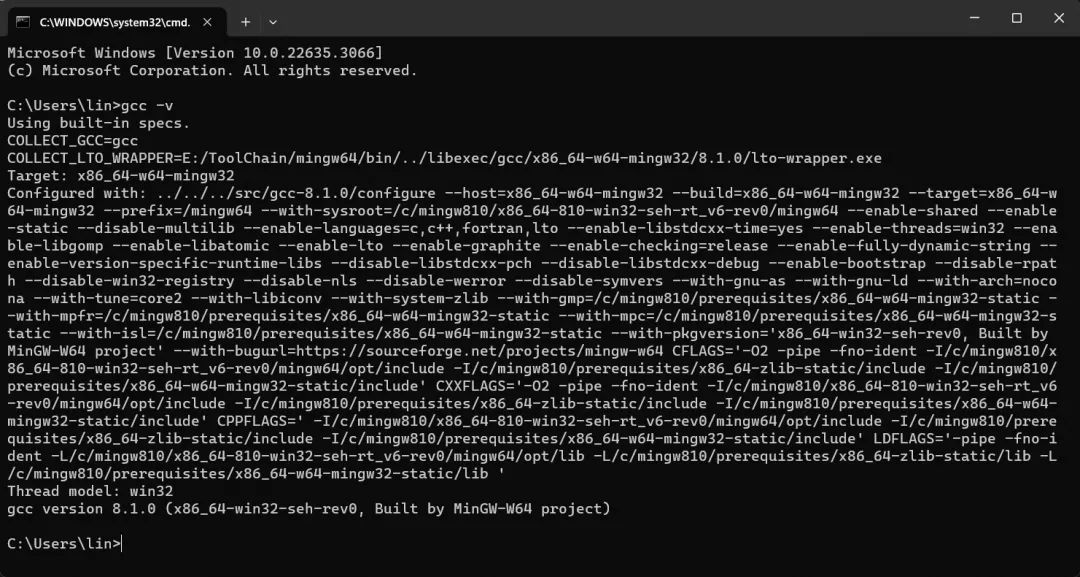

打开 CMD，输入 `gcc -v`，如果出现如下信息，则说明 MinGW-w64 安装成功。

## 搭建gcc-arm-none-eabi 环境

### 安装gcc-arm-none-eabi

[gcc-arm-none-eabi](https://developer.arm.com/tools-and-software/open-source-software/developer-tools/gnu-toolchain/gnu-rm/downloads)是 ARM 官方提供的一款免费的编译器，支持多种操作系统，包括Windows、Linux 和 macOS。

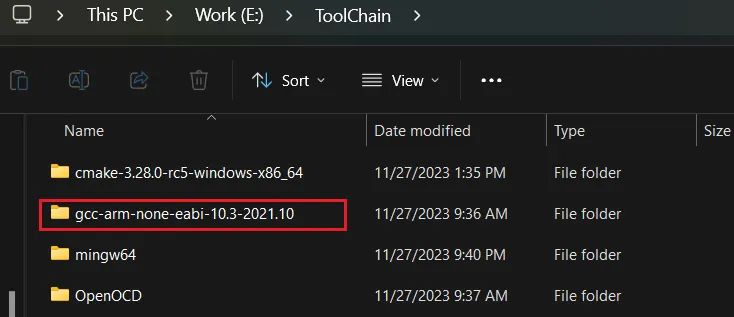

从上面的链接下载压缩包后，同样解压到 `E:ToolChain`。

### 配置环境变量

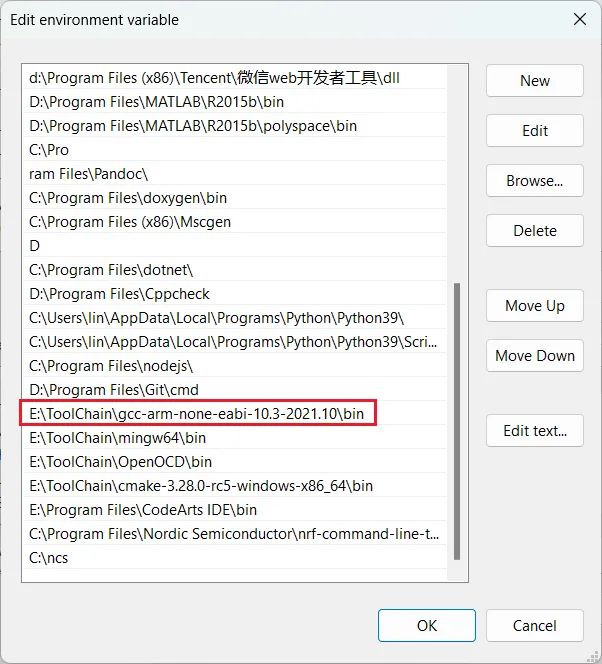

将`E:ToolChaingcc-arm-none-eabi-10.3-2021.10in` 添加到环境变量 `Path` 中。

### 验证gcc-arm-none-eabi 是否安装成功

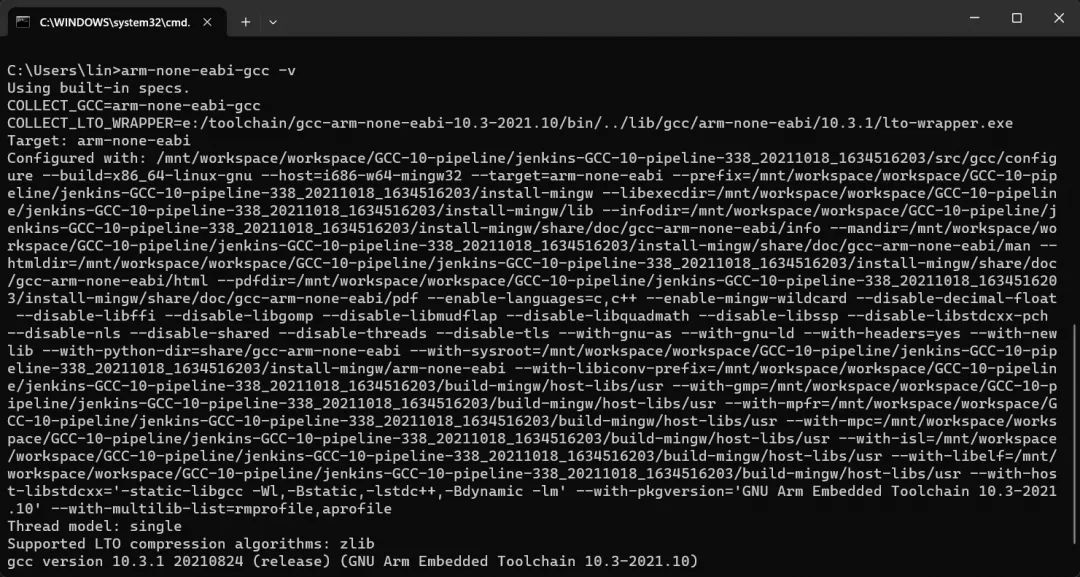

打开 CMD，输入`arm-none-eabi-gcc -v`，如果出现如下信息，则说明 gcc-arm-none-eabi 安装成功。

## 搭建 OpenOCD 环境

### 安装 OpenOCD

[OpenOCD](https://sourceforge.net/projects/openocd/files/openocd/0.12.0-rc1/)全称为 Open On-Chip Debugger，是一个开源的调试工具，支持多种调试器，包括 J-Link、ST-Link、CMSIS-DAP等。

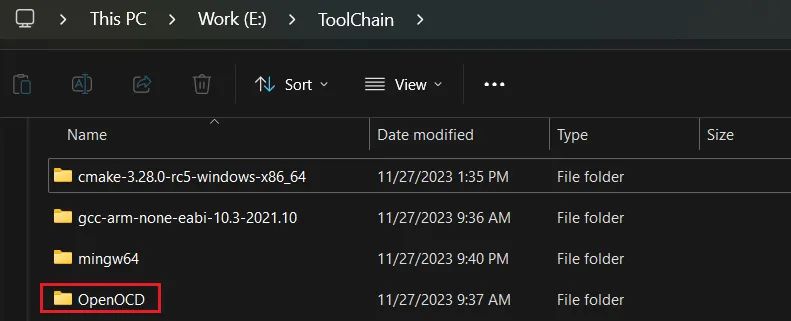

从上面链接下载后，同样解压到 `E:ToolChain`。

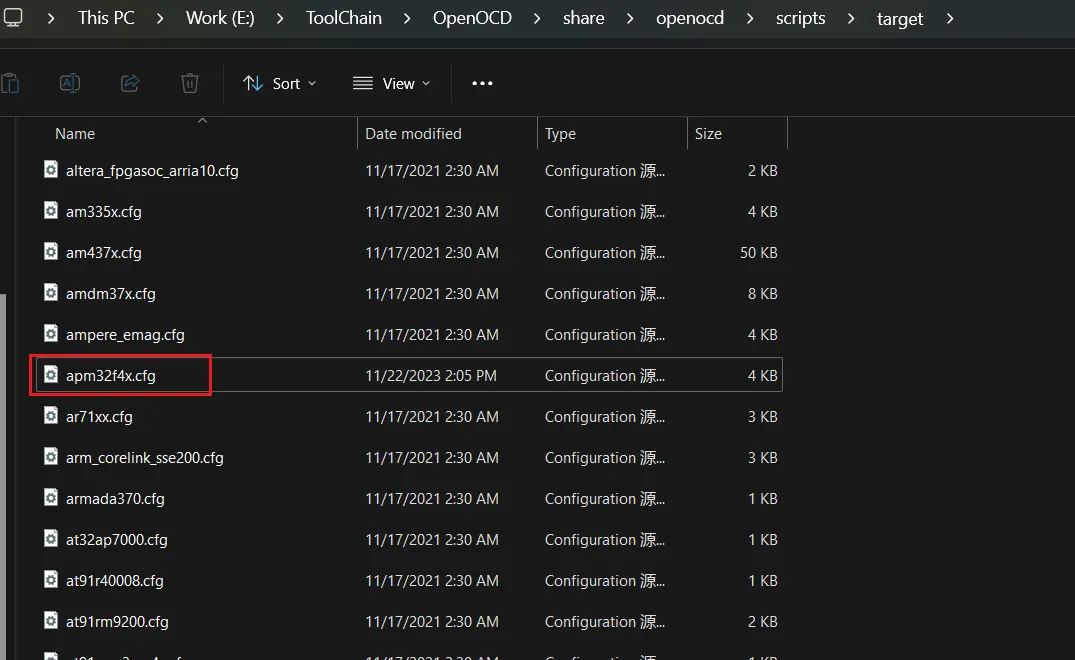

因为 OpenOCD 官方还未支持APM32，所以需要增加对 APM32 的支持。将附件提供的`apm32f4x.cfg` 文件拷贝到`E:ToolChainOpenOCDshareopenocdscripts arget` 目录下。

### 配置环境变量

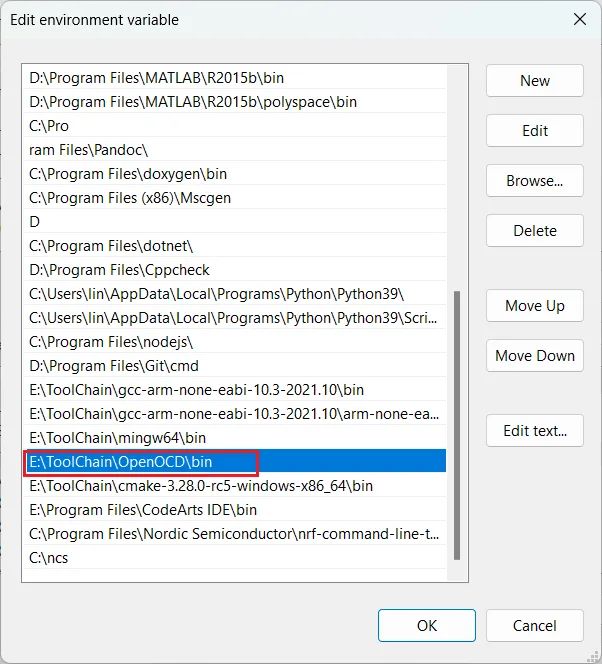

将 `E:ToolChainOpenOCDin` 添加到环境变量 `Path` 中。

### 验证 OpenOCD 是否安装成功

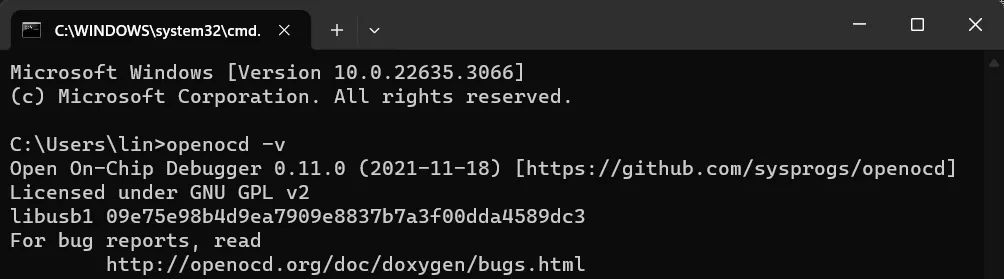

打开 CMD，输入 `openocd-v`，如果出现如下信息，则说明 OpenOCD 安装成功。

# 03 配置 Clion

### 配置工具链

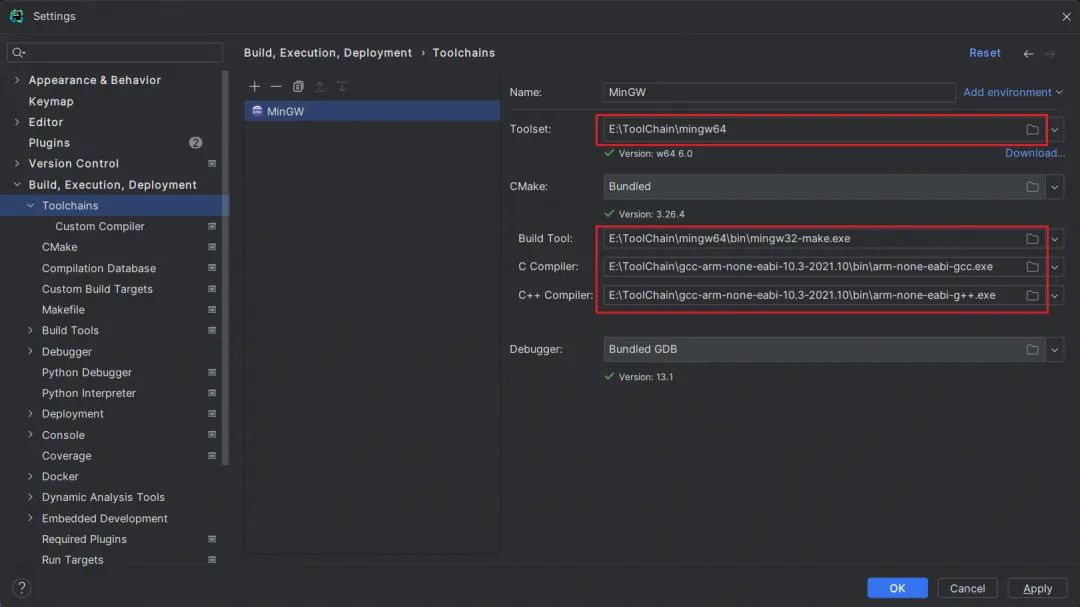

打开 Clion，点击 `File`-> `Settings` -> `Build, Execution, Deployment` -> `Toolchains`，点击 `+` 号，选择 `MinGW`，点击`OK`。将上述搭建的环境填入对应的位置，点击 `OK`。如下图所示：

> 注意：CMake 选择 Bundled，Debuggers 选择 Bundled GDB。

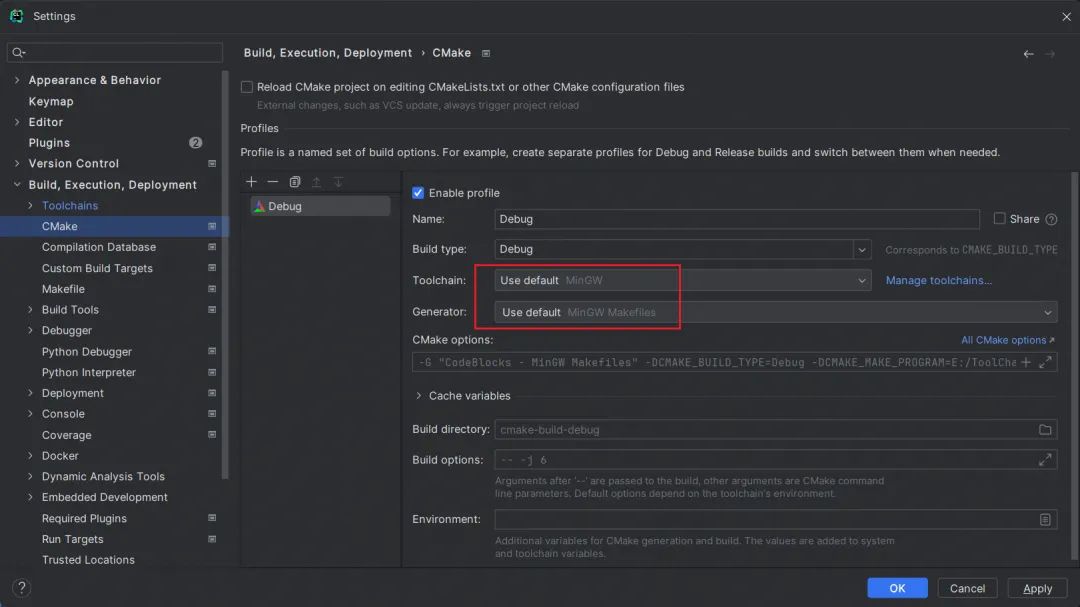

到 `CMake` 选项卡中确认`Toolchain` 选择的是 `MinGW`，如下图所示：

### 配置 OpenOCD

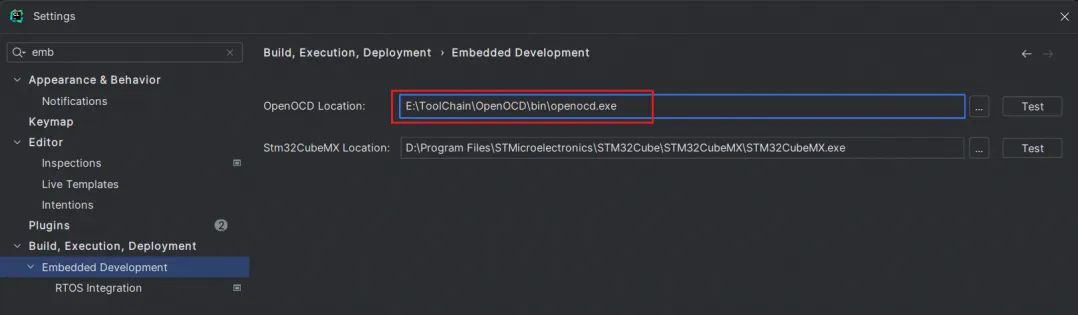

点击 `File` -> `Settings` -> `Build,Execution, Deployment` -> `Embedded Development` -> `OpenOCD Localtion` 设置为 `E:ToolChainOpenOCDinopenocd.exe`，如下图所示：

# 04 Clion 开发 APM32

## 导入工程

Clion 使用 CMake 构建工程，所以在 APM32 官方 SDK 中的工程需要加入 CMakeLists.txt 文件。

这里用到我另一篇帖子 [使用CMake构建APM32工程](https://bbs.21ic.com/icview-3357660-1-1.html)里面的工程，大家可以去下载。下载完成后，将工程导入或直接拖拽工程目录入 Clion，如下图所示：

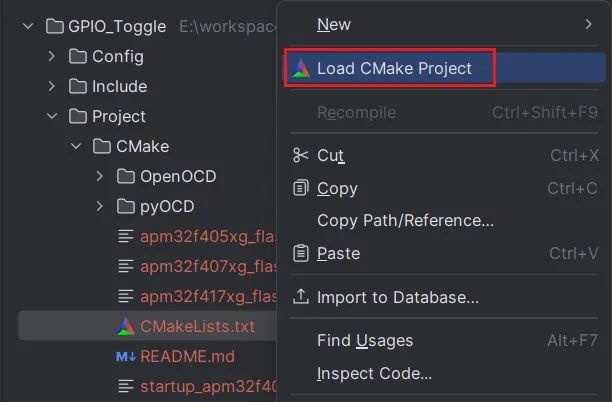

工程导入后，Clion 会提示项目未配置。我们打开 `GPIO_Toggle` -> `Project` -> `CMake` 目录，然后在 `CMakeLists.txt` 文件右键选择 `Load CMakeProject`，如下图所示：

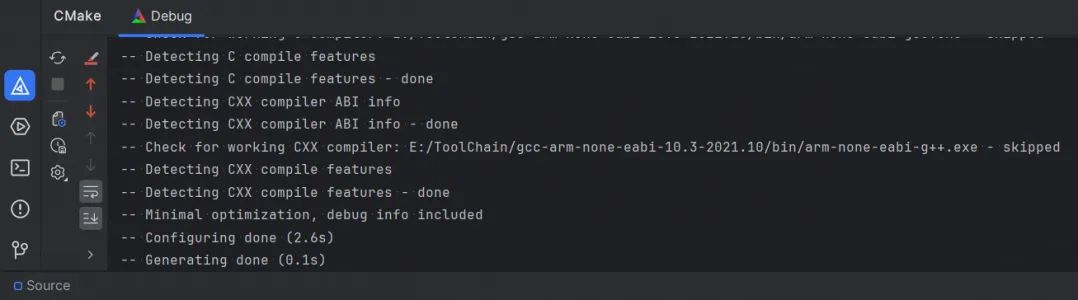

等待配置完成即可，配置完成后，CMake 输出窗口会显示如下信息：

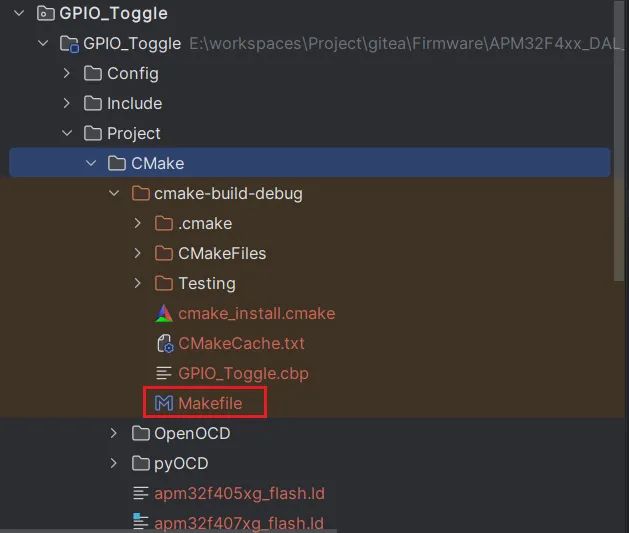

并在 `GPIO_Toggle` -> `Project` ->`CMake` 目录下生成 `cmake-build-debug` 目录及 `Makefile` 文件，如下图所示：

## 编译工程

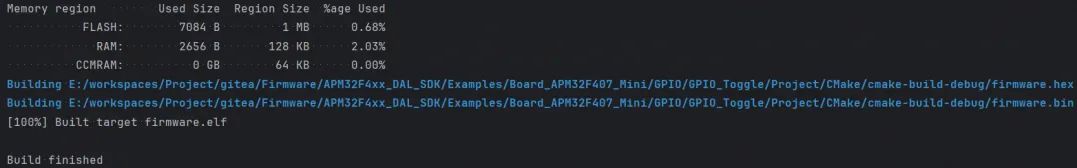

点击 `Build` -> `Build Project` 进行工程的编译，编译完成后 Build 输出窗口会显示如下信息：

## 下载和调试

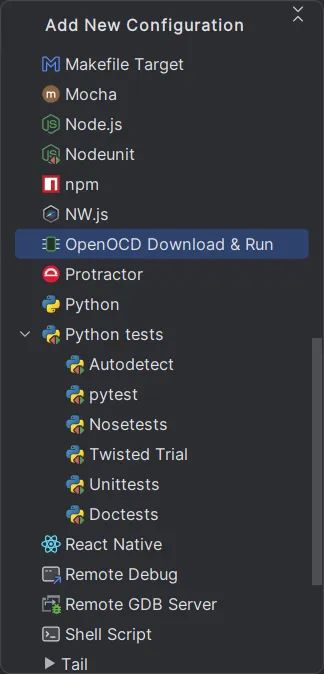

点击 `Run` -> `Edit Configurations`，点击 `+` 号，选择 `OpenOCD Download & Run`，如下图所示：

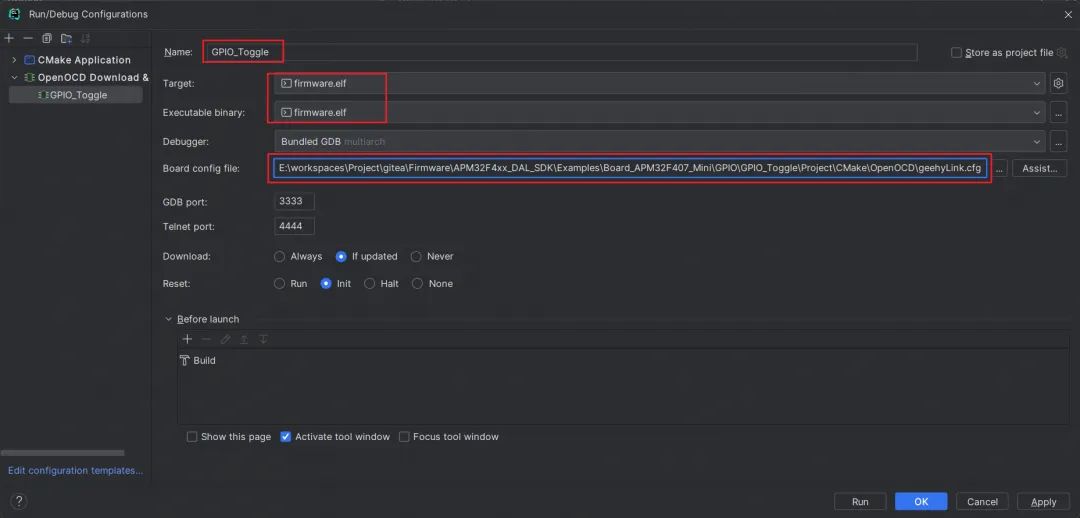

配置 `Target`、`Executablebinary` 和 `Board config file`，点击 `OK`，如下图所示：

其中 `Board config file` 选择 `geehyLink.cfg`。文件内容如下：

adapterdriver cmsis-dap

transportselect swd

#0x100000 = 1M Flash Size

setFLASH_SIZE 0x100000

source[find target/apm32f4x.cfg]

#download speed = 10MHz

adapterspeed 10000

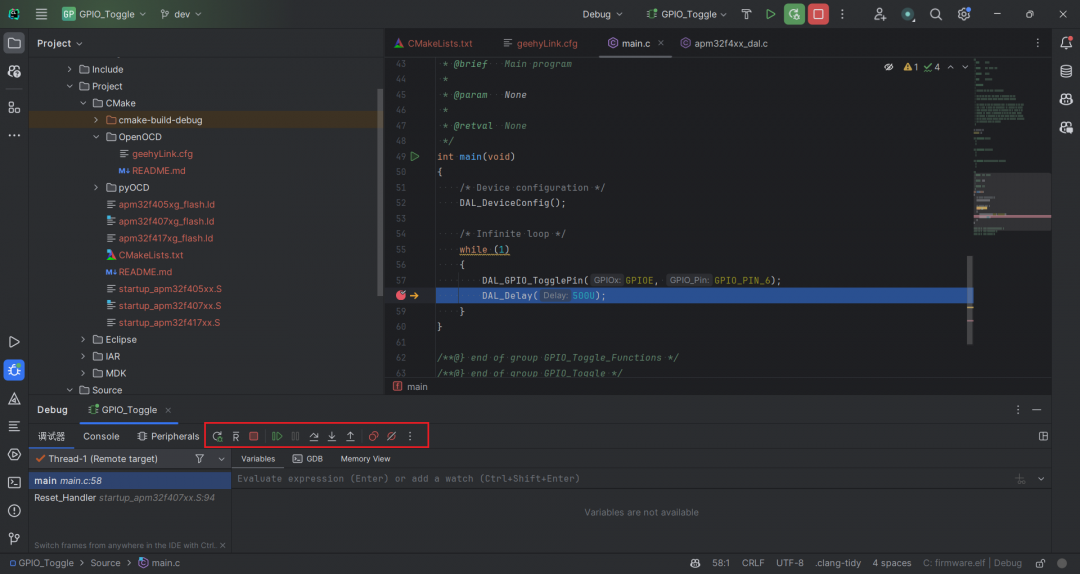

点击 `Run` -> `Debug`，开始下载和调试，如下图所示：

## 查看外设寄存器

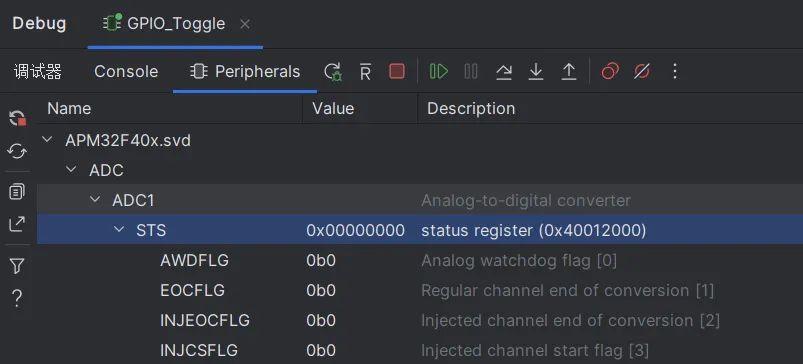

在 `Debug` 窗口中`Peripheral` 加载官方提供的 `svd` 文件，即可查看外设寄存器信息。

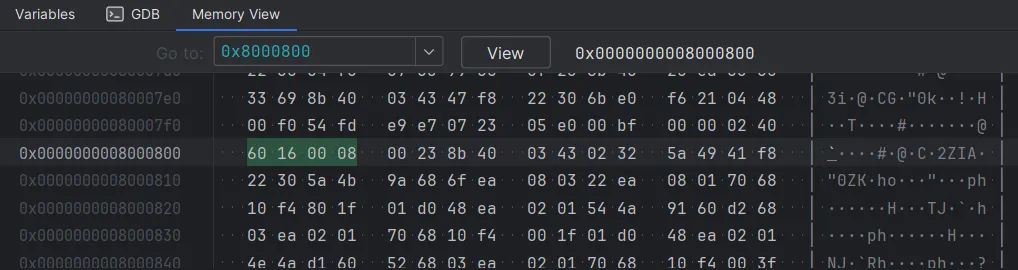

## 查看 Memory 信息

在 `Debug` 窗口中`Memory View` 查看内存信息。

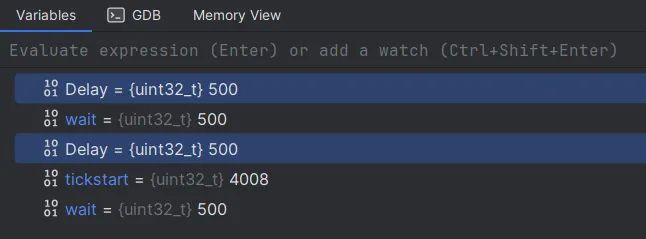

## 观察变量

在 `Debug` 窗口中`Variables` 观察变量。

## AI 代码提示

Clion 带有插件系统，可以安装插件，比如 Github Copilot，可以用 AI 技术帮助我们更快的编写代码。

## 代码补全

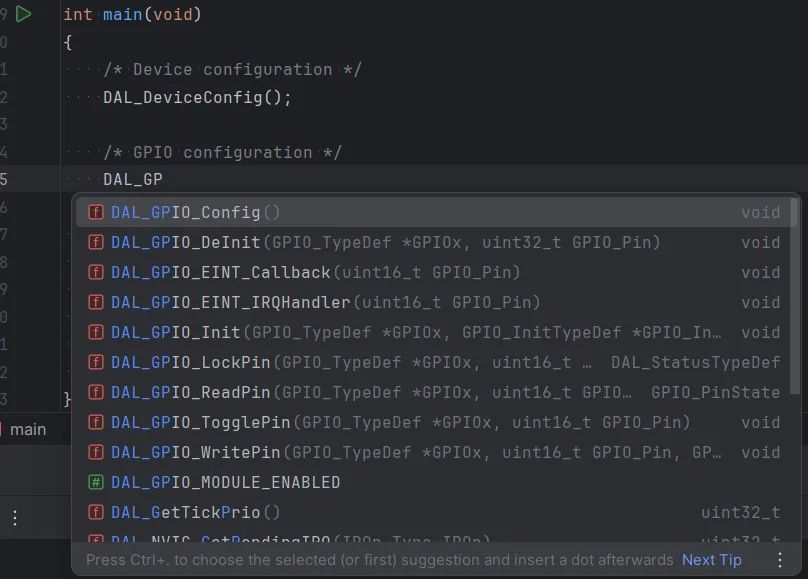

Clion 还有着很强大的代码补全功能。

还有更多功能等待大家去发现，这里就不一一介绍了。

到此，Clion 开发 APM32 的环境搭建和工程配置就完成了，大家可以参考着优雅的开发 APM32 了。
