8位单片机HS16P2811产品概述

产品概述

HS16P2811是采用低功耗高速CMOS工艺制造的8位单片机，它内建了2K*14-bit的OTP、128Byte的SRAM。包含1个16位定时器T1。1个10位定时器T3，可输出1带5路PWM。1个10位定时器T4，可输出1路PWM。含有一个14+2通道的12位ADC模块，1个比较器模块。

产品特征

◆ 2K*14-bit的OTP-ROM

◆ 128Byte的SRAM

◆ 8级深度硬件堆栈

◆ 1个16位定时/计数器T1

◆ 1个10位定时/计数器T3，可配置5路独立10位PWM

◆ 1个10位定时/计数器T4，可配置1路独立10位PWM

◆ 14+2通道的12位ADC模块，所有IO口均可以配置AD

◆ 4种工作模式可任意切换：正常模式、低速模式、睡眠模式、绿色模式

◆ 唤醒睡眠：INT管脚中断、PORTA的输入状态改变、T1溢出唤醒、WDT溢出复位唤醒、C1输出状态变化唤醒、T3/4溢出唤醒

◆ 7种中断：T1、T3、T4、ADC溢出中断、PORTA端口变化中断、INT中断、C1比较中断

◆ 宽工作电压范围：2.0V至5.5V

◆ 芯片封装：SOP8、SOP14、SOP16

应用领域

◆小家电

◆防盗器

◆声光灯控

◆电池包

◆玩具

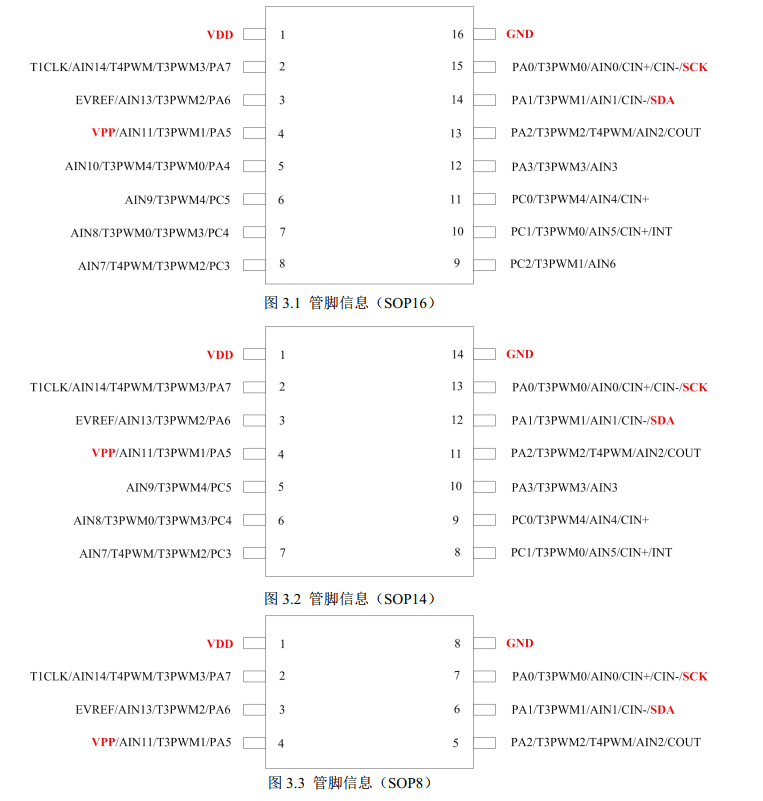

封装信息

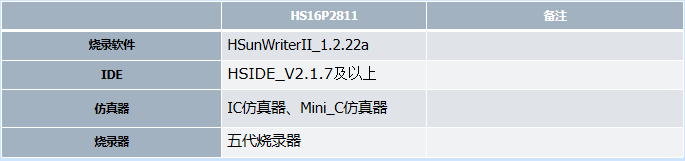

开发工具
