#参考设计#低侧 MOSFET 控制功能的 5 至 7 节串联电

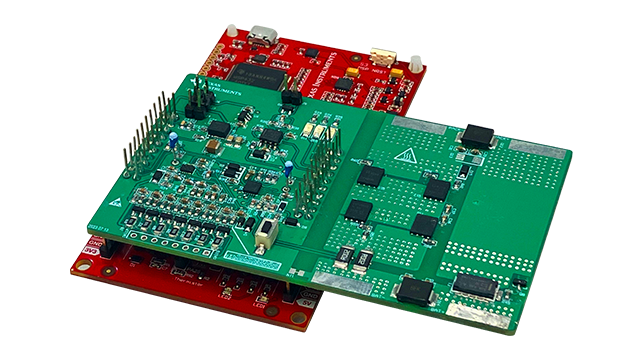

一款具有高电芯电压精度的 5 至 7 节串联锂离子 (Li-ion)、磷酸铁锂 (LiFePO4)
电池包设计。该设计能够非常精确地监测各个电芯的电压和温度、电池包电流和金属氧化物半导体场效应晶体管 (MOSFET)
温度，并防止锂离子和磷酸铁锂电池包出现电芯过压、欠压、过热、充放电过流以及放电短路现象。该产品采用低侧 N 沟道 MOSFET
架构，具有强大的驱动开关能力。得益于上述特性，该参考设计非常适用于电动工具和真空吸尘器电池包应用。

特性

• 专门设计的 5 至 7 节串联锂离子或磷酸铁锂电池包，最大持续放电电流为 30A（BQ76905 和 BQ76907 可支持最少 2 个电芯，经过合理调整，该设计也可支持最少 2 个电芯的应用)
• 通过控制充电或放电 FET 监测电芯电压、电池包电流、电池包温度，以及平衡电芯和提供保护
• 在放电过流、放电短路、过压和欠压情况下，均能提供硬件保护
• 可靠的电池电芯保护以及次级保护：电芯过压、电芯欠压和过热保护
• 用于低侧 MOSFET 控制的板载小尺寸、低导通电阻、低 Qg 和 Qgd MOSFET
• 适合装运的低静态电流和低功耗状态

*附件：zhcubl9 设计指南.pdf
*附件：tidmci3 原理图.pdf
*附件：tidmci4 BOM.pdf
*附件：tidmci6 PCB layout.pdf
*附件：tidcgl9 Gerber.zip
