如何利用MCU实现接近式磁感应技术

概要

在技术领域不断演进的背景下，对紧凑、高效和多功能微控制器单元（MCU）的需求持续飙升。随着我们身处一个越来越依赖智能设备和物联网应用的世界，对先进传感能力的需求变得日益明显。让我们来深入了解一下RL78/G23 MCU，一款超越传统功能的单芯片MCU。

RL78/G23微控制器是RL78系列的新一代产品，CPU工作时的功耗为41μA/MHz，STOP（保持4KB SRAM）时的功耗为210nA，其低功耗在业内首屈一指。此外，由于采用SNOOZE模式定序器，它还能大幅度减少间歇动作的功耗。最大工作频率为32MHz，1.6V-5.5V的工作电压范围相当宽泛，引脚封装为30-128脚，配备最大768KB的闪存。

除了扩展的模拟功能和安全功能之外，它还在传统的事件控制器（ELC）上追加了逻辑功能，内置逻辑和事件链接控制器（ELCL），在RL78系列产品中首次内置电容传感器单元（CTSU2L）。

它为用户提供丰富的开发环境，例如：无需额外工具，只连接USB线即可编写/调试程序的评估板（快速原型开发板）；用于轻松设计GUI的Smart Configurator等。它与现有的RL78系列产品兼容，可以无缝替换，并且能够广泛应用于家用电器、消费类设备到工业设备。

如何利用MCU实现接近式磁感应技术

在追求创新的过程中，微控制器单元（MCU）已经超越了单纯的处理器，成为实现复杂传感技术的不可或缺的组成部分。其中一个备受瞩目的进步就是基于感应的接近传感器。这种变革性的方法是依靠电磁场应效应来检测物体的存在与否，而无需物理性接触。

其核心是，基于电磁感应原理运行的感应接近传感。传感器中的线圈产生电磁场，当物体进入该电磁场时，会引起电磁场的变化。然后，这个变化被微控制器检测并解释，从而实现精确的接近测量。在这里，微控制器充当操作背后的大脑，执行和安排基于感应接近传感的整个过程。它快速处理数据，并实时执行复杂算法，对于确保准确和响应迅速要求的接近检测应用至关重要。以下是微控制器如何利用这种创新性的感应传感技术及方法：

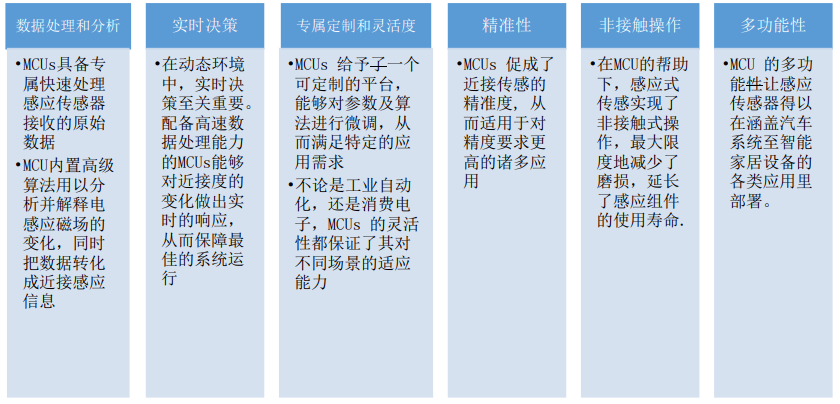

图1:MCU的优势对传感应用的优化

RL78/G23是一款性能卓越的单芯片微控制器单元（MCU），适用于多种应用中的位置、动态和接近式的检测。本文将重点探讨如何运用基于感应式的接近传感技术，以及RL78/G23所具备的主要特性和功能，它们使其成为感应接近式传感应用的理想选择。实际上，许多物联网应用都需要从位置、动态和接近三合一中检测，而RL78/G23MCU则提供了高度优化的集成解决方案，以满足这些需求。

RL78/G23 MCU具备优化的架构与专属的外设，乃是达成感应式接近传感的最优之选。其高能效的设计，以及丰富的功能，使之成为需要无缝集成方位、动态以及接近式检测应用的可信之选。

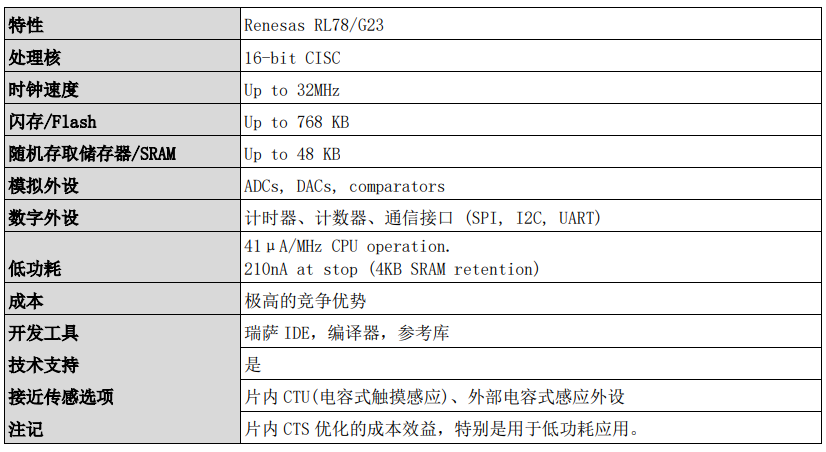

表1:瑞萨RL78/G23的主要特性
