RL78/G23技术支持案例分享（上）

RL78/G23产品发布后得到很多客户的欢迎。它是在RL78/G13上迭代升级。CPU工作时的功耗为41μA/MHz，STOP（保持4KB SRAM）时的功耗为210nA，其低功耗在业内首屈一指。

此外，由于采用SNOOZE模式定序器，它还能大幅度减少间歇动作的功耗。最大工作频率为32MHz，1.6V-5.5V的工作电压范围相当宽泛，引脚封装为30-128脚，配备最大768KB的闪存。

除了扩展的模拟功能和安全功能之外，它还在传统的事件控制器（ELC）上追加了逻辑功能，内置逻辑和事件链接控制器（ELCL），在RL78系列产品中首次内置电容传感器单元（CTSU2L）。

它为用户提供丰富的开发环境，例如：无需额外工具，只连接USB线即可编写/调试程序的评估板（快速原型开发板）；用于轻松设计GUI的Smart Configurator等。它与现有的RL78系列产品兼容，可以无缝替换，并且能够广泛应用于家用电器、消费类设备到工业设备。

1产品升级主要内容

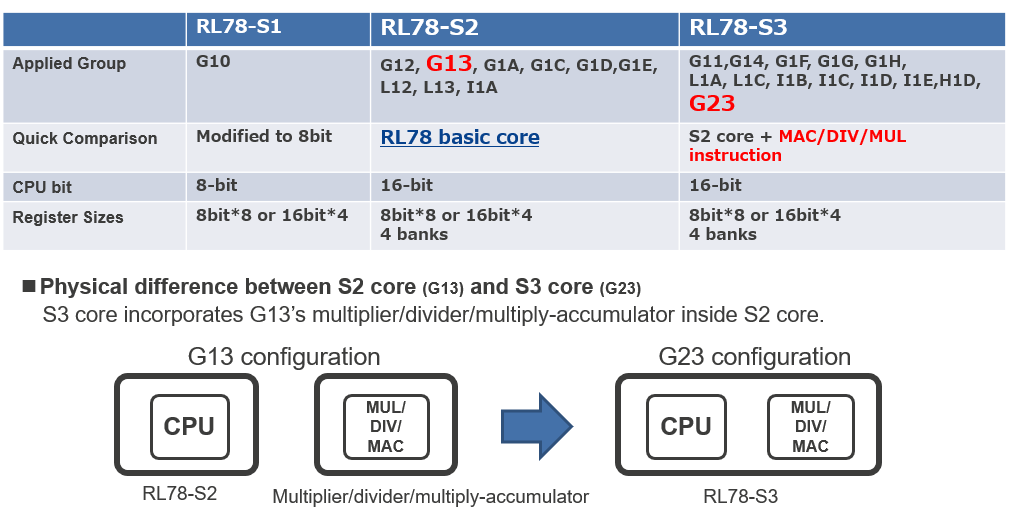

1采用RL78-S3 core，提供了MAC/DIV/MUL指令支持。

2片上晶体唤醒时间更快，实现更低系统功耗。

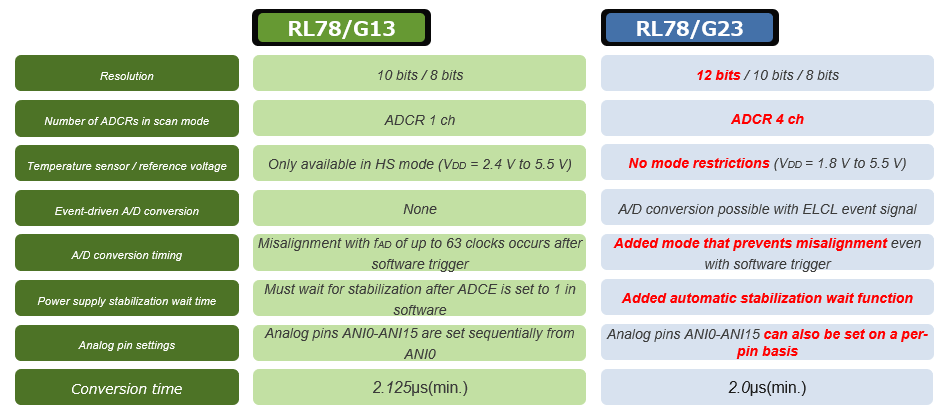

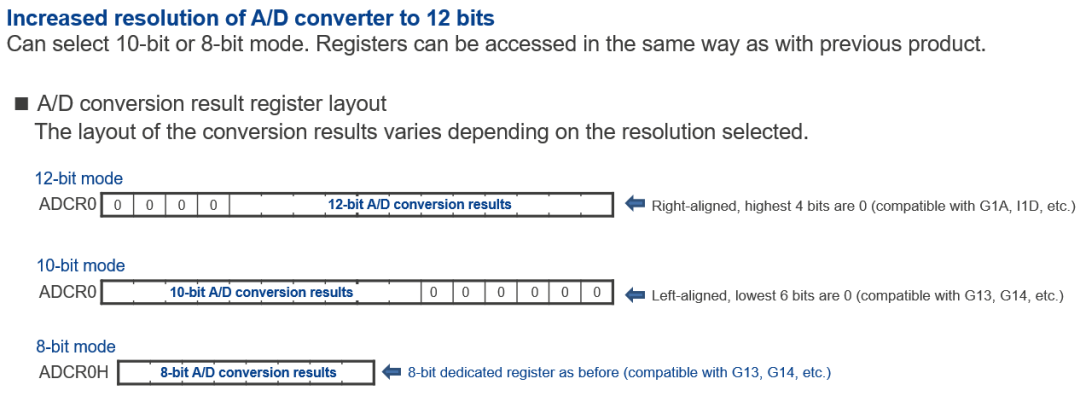

3增加12bit ADC采样选择。

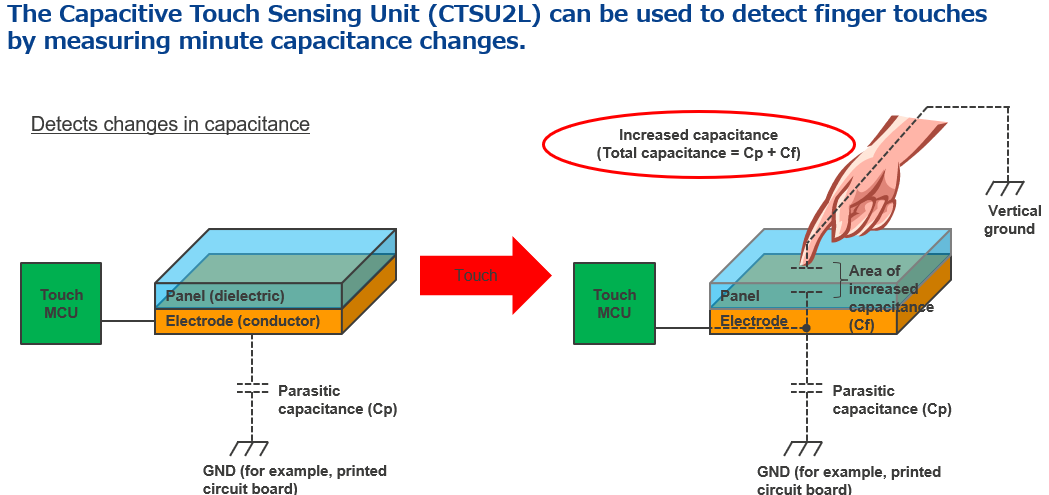

4增加新一代瑞萨CTSU2L触摸按键IP。

5支持更大Flash选择，广泛支持OTA的应用。

同时我们发现Flash的操作也发生了很大变化：

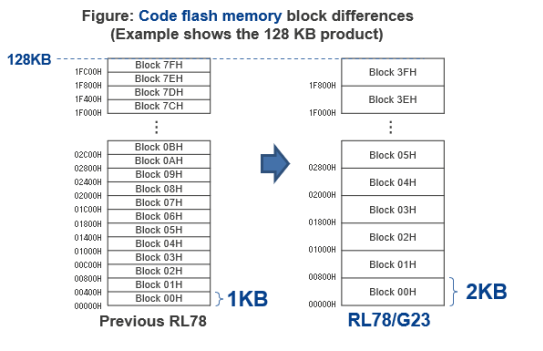

code flash memory block size的大小从1KB改为2KB。

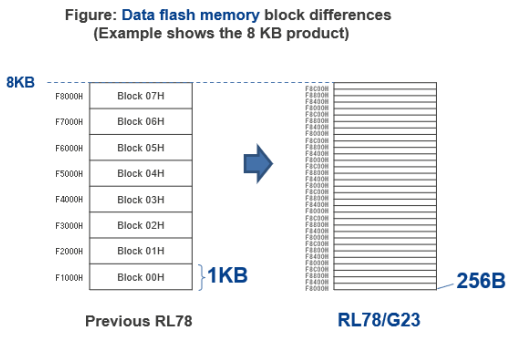

Dataflashblocksize从1KB改为256Bytes

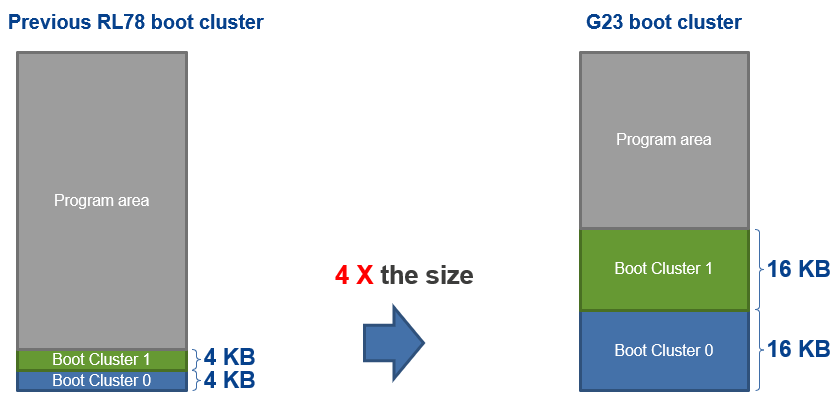

bootloader扇区从4KB调整为16KB

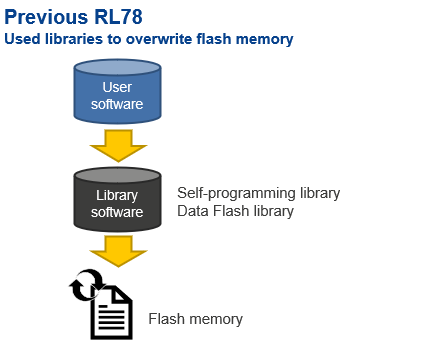

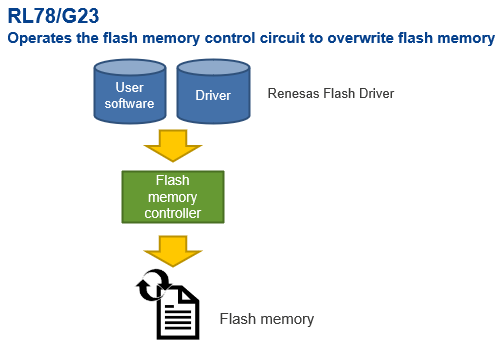

提供自编程驱动代码，不再采用之前库的形式。

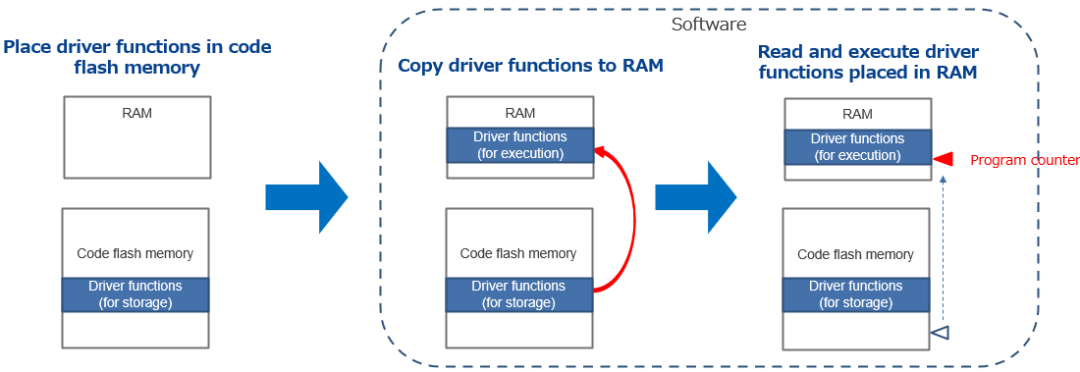

使用更灵活、方便。但同时编程时需要手动拷贝flash操作代码到RAM区执行。

当然，还有很多产品升级内容，本文将不在赘述，具体查看硬件手册。
