基于STM32单片机的声光控节能灯系统设计

一.系统概述

1. 系统使用STM32单片机进行主控，系统内使用光敏电阻模块来检测外界的光强，另外通过红外光电识别模块进行人体识别，使用声音传感器来检测是否有人声。

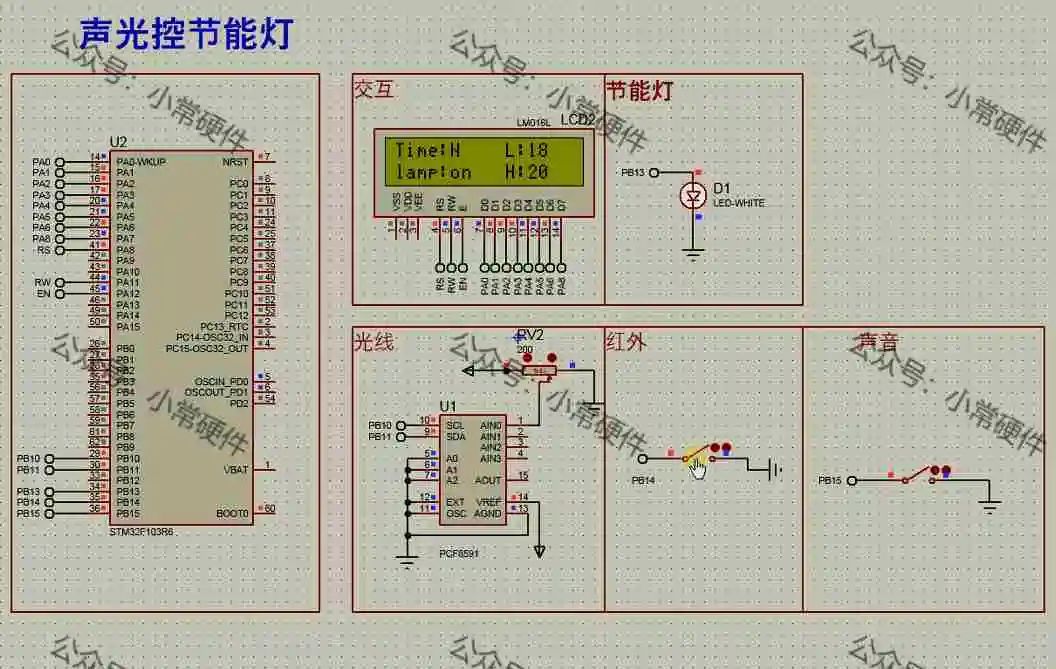

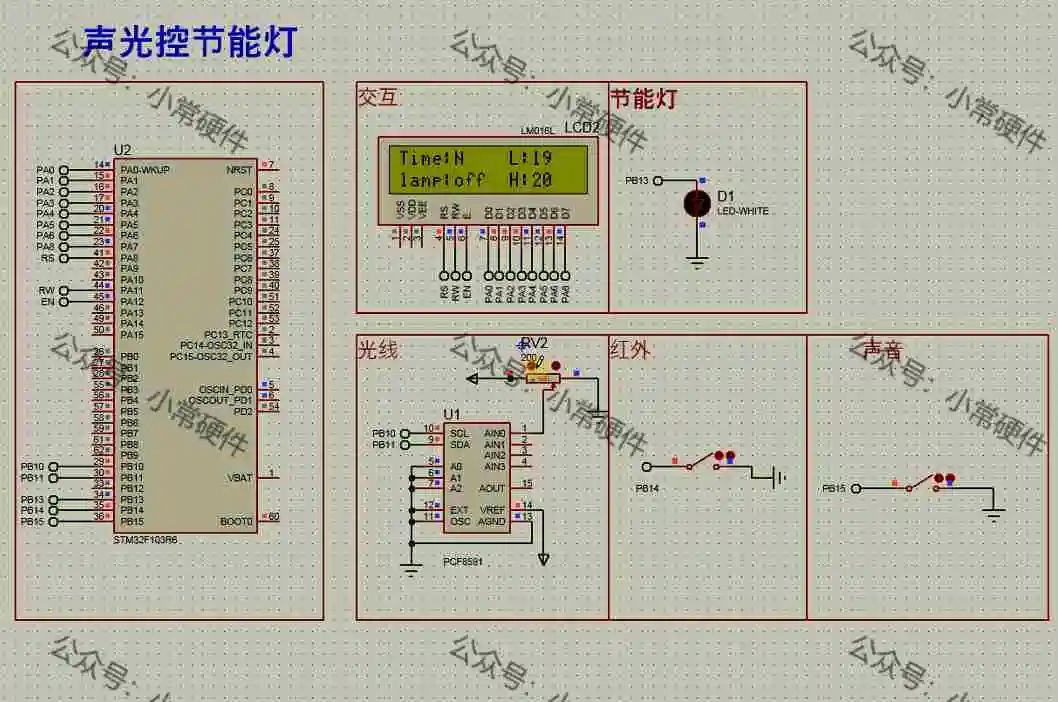

二.仿真概述

1.使用LCD1602实时显示是否有人以及光强的阈值范围，此时的LED灯不亮

2. 使用滑动变阻器来调节输入的光强

3. 当检测到光强低于阈值且检测到有人就会控制LED灯亮起

4. 当检测到光强低于阈值且检测到有人声就会控制LED灯亮起

三.程序设计

#include "sys.h"
#include "delay.h"
#include "pcf8591.h"
#include "1602.h"
#include "stm32f10x.h"
#include "Beep_Led_Relay.h"
#include "delay.h"
#include "key.h"

int main(void)
{
  u8 L,Lmin=20;

  NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
  delay_init();         //延时函数初始化
  LCD1602_GPIO_Configuration();
  PCF8591_Init();
  Led1_init();//pb13
  KEY1_Init();

  write_str(0,0,(u8*)"Time:");
  write_str(0,1,(u8*)"lamp:");
   write_str(10,0,(u8*)"L:");
   write_str(10,1,(u8*)"H:");

  while(1)
  {
    L=PCF8591_ADC_Input(0x90,1);
    write_num(12,0,L);
    write_num(12,1,Lmin);

    if(L)>
