基于STM32单片机的智能雨刷器设计

一.系统概述

智能雨刷器系统使用STM32单片机进行主控，通过显示屏显示雨量，系统有自动和手动两种模式，根据设定的阈值可以在自动模式下进行雨刷控制，手动模式下也可以通过按键进行雨刷器的控制，按键还可以进行雨量阈值的设定。

二.仿真概述

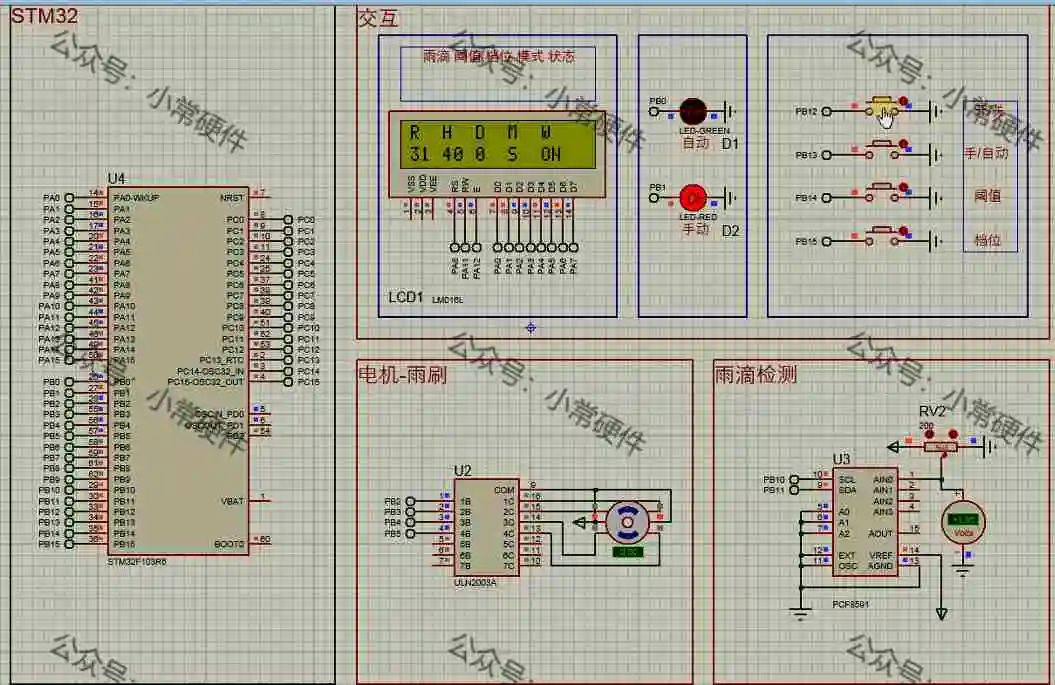

1. 默认情况下是手动模式，手动灯亮起

2. 通过按键调节雨刷器的档位，单位档位有90度和180度

3. 按下手动/自动切换按键，切换到自动模式下

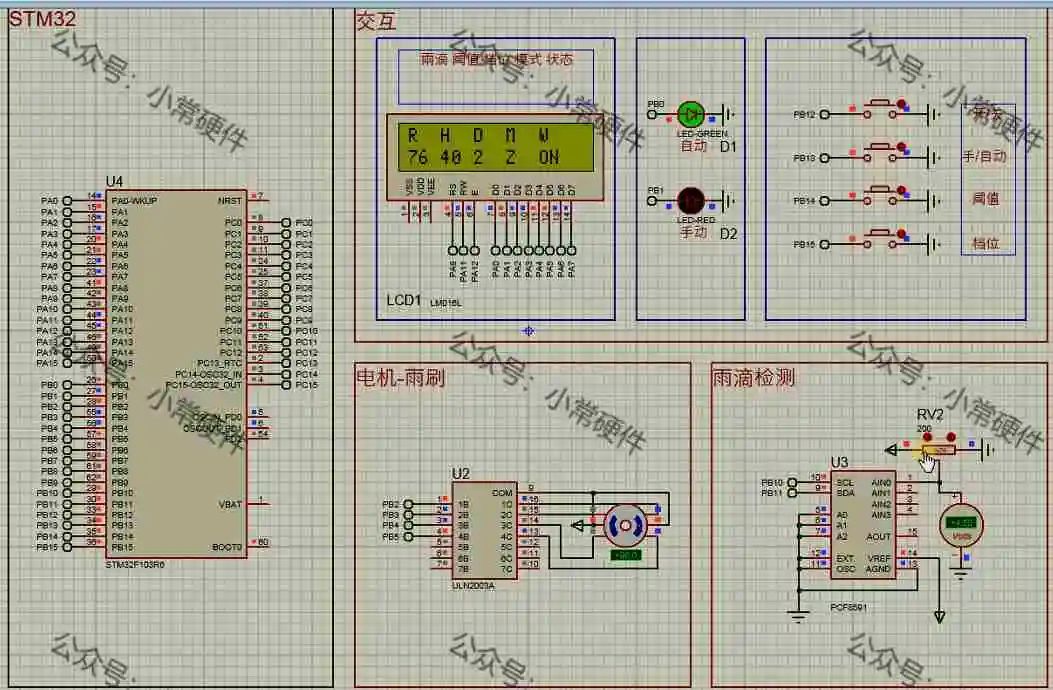

4. 调节雨滴量，当雨滴量超过设定阈值就会自动启动雨刷器

三.程序设计


int main(void)
{

  while(1)
  {

    u8 key0flag,key1flag,key2flag,key3flag;//按键标志


    Rain= PCF8591_ADC_Input(0x90,0)/3;//雨滴检测



    if(KEY0 == 0)
    {
      delay_ms(75);
      if(KEY0 == 0)
      {
        key0flag =1;
        W=~W;
      }
      else
      {
        key0flag =0;
        W=W;
      }
    }
    if(KEY1 == 0)
    {
      delay_ms(75);
      if(KEY1 == 0)
      {
        key1flag =1;
        M=~M;
      }
    }
    if(KEY2 == 0)  {  delay_ms(100); if(KEY2 == 0) RainMax = RainMax+20;  }

    if(KEY3 == 0)
    {
      delay_ms(100);
      if(KEY3 == 0)
      {
        i++;
        if(i>3)
        {
          i=0;
        }
      }
    }


    //
    if(W)//开
    {
      write_str(12,1,(u8*)"ON ");//开
      write_str(6,0,(u8*)"D");//档位
      write_str(0,0,(u8*)"R");//雨滴
      write_str(3,0,(u8*)"H");//阈值
      write_str(9,0,(u8*)"M");//模式
      write_num(0,1,Rain);
      write_num(3,1,RainMax);

      if(M)//自动
      {
        write_str(9,1,(u8*)"Z");//模式
        Led1_2=0;
        delay_ms(100);
        Led1_1=1;

        if(Rain>80)
        {
          write_str(6,1,(u8*)"3");//档位
          Motor_Rhythm_418(4,40);
          delay_ms(10);
          Motor_Rhythm_418(2,40);
        }
        else if(Rain>60)
        {
          write_str(6,1,(u8*)"2");//档位
          Motor_Rhythm_418(4,40);
          delay_ms(500);
          Motor_Rhythm_418(2,40);
        }
        else if(Rain>40)
        {
          write_str(6,1,(u8*)"1");//档位
          Motor_Rhythm_418(4,40);
          delay_ms(1000);
          Motor_Rhythm_418(2,40);
        }
        else if(Rain<40)
        {
          write_str(6,1,(u8*)"0");//档位
          Motor_Rhythm_418(0,0);
        }
      }

      else//手动
      {
        write_str(9,1,(u8*)"S");//模式
        Led1_1=0;
        delay_ms(100);
        Led1_2=1;

        if(i==0)
        {
          write_str(6,1,(u8*)"0");//档位
          Motor_Rhythm_418(0,0);
        }
        if(i==1)
        {
          write_str(6,1,(u8*)"1");//档位
          Motor_Rhythm_418(4,40);
          delay_ms(1000);
          Motor_Rhythm_418(2,40);
        }
        if(i==2)
        {
          write_str(6,1,(u8*)"2");//档位
          Motor_Rhythm_418(4,40);
          delay_ms(500);
          Motor_Rhythm_418(2,40);
        }
        if(i==3)
        {
          write_str(6,1,(u8*)"3");//档位
          Motor_Rhythm_418(4,40);
          delay_ms(10);
          Motor_Rhythm_418(2,40);
        }

      }
    }


    else//关
    {
      write_str(0,1,(u8*)"           ");//状态
      write_str(0,0,(u8*)"           ");//状态
      write_str(12,1,(u8*)"OFF");//关
      write_str(12,0,(u8*)"W");//状态
      Motor_Rhythm_418(0,0);
    }


  }
}
