基于51单片机篮球赛计时计分器设计

51单片机篮球赛计时计分器

仿真：proteus 7.8

程序编译器：keil 4/keil 5

编程语言：C语言

编号C0004

电路采用单片机作为核心元件，利用两个供阴的三位一体数码管来显示两队的分数，一个四位一体数码管显示时间的计时。显示分数范围可达0～999分，足够赛程计分的需要。四位一体数码管中2个用于显示分钟，2个用于显示秒钟。

该系统具有赛程定时设置，赛程时间暂停，及时刷新甲、乙双方的成绩等功能。设计分为软件设计和硬件设计两部分。主控芯片采用AT89C51，使用C语言编写软件程序，主体分为计时显示模块、计分显示模块、定时报警、按键控制模块。编程后利用Keil C51软件来进行编译，再将生成的HEX文件装入芯片中，检验功能是否能够正常实现。

设计要求：

1、能记录整个赛程的比赛时间，并能修改时间，暂停比赛时间。

2、能随时刷新甲、乙两队在整个赛程中的比分。

3、场中交换比赛场地时，能交换甲、乙两队比分的位置。

4、比赛时间结束时，能发出报警指令。

5、有24秒倒计时功能，可通过按键随时复位24秒，如果24秒违例会启动蜂鸣器报警，同时比赛时间暂停，处理好后按一下24秒复位键，比赛继续。

二、实现功能：

1、一个四位一体数码管显示比赛时间，时间格式如：15：00，两个三位一体数码管显示甲乙两对的比分，比分格式如：008。

2、比赛时间采用倒计时方式，以一秒的频率减时，上电时默认初值为15：00，在没有开始比赛时，可以修改时间，比赛开始后不能修改。

3、甲乙队比分采用三位数，上电初值为000，最大值为999，满足常理要求，未开始比赛以及比赛结束后比分无法加减，

4、比赛未开始之前，可以通过ADD1、DEC1键对比较时间的分钟进调时，通过ADD2、DEC2键对比较时间的秒进行调时。

5、可随时暂停/启动比赛时间。

6、比赛进行时，可以通过ADD1、DEC1键对甲队比分加、减，可以通过ADD2、DEC2对乙队比分加、减。每按一次键，加/减1分。

7、当一节比赛完后，可以通过（EXCHANGE）换场键换场，换场后，比分交换显示，交换后，下一节比赛开始时，相应的比分加减键也随之交换。

8、当比赛结束时，发出报警。

三、作用说明：

1、调整比赛时间：插上电源后，系列默认比赛时间为15：00，甲乙队比分默认000，此时按下ADD1键，可以对比赛时间分钟加1，按下DEC1键，可以对比赛时间的分钟减1，按下ADD2键，可以对比赛时间秒加1，按下DEC2键，可以对比赛时间秒减1。

2、启动比赛：按下RUN/STOP键，计时开始，比赛时间以1秒的频率倒计时。

3、暂停比赛：比赛运行的状态下，按RUN/STOP键，比赛暂停，计时暂停。

4、比分加减，在比赛进行的状态下按ADD1，DEC1键，可以对甲队比分加、减1，按ADD2、DEC2键，可以对乙队比分加、减1.

5、交换场地：在一节比赛时间结束后，按下EXCHANGE键，比赛时间重新预置为15：00，同时左右两边数码管的比分交换显示。此时按下启动键可以开始新一节的比赛。

6、报警提示：在一节比赛时间倒计时到00：00时，蜂鸣器发出报警提示。

7、比赛时，24秒会以1秒的速度减，可随时按下24秒复位键重置24秒。

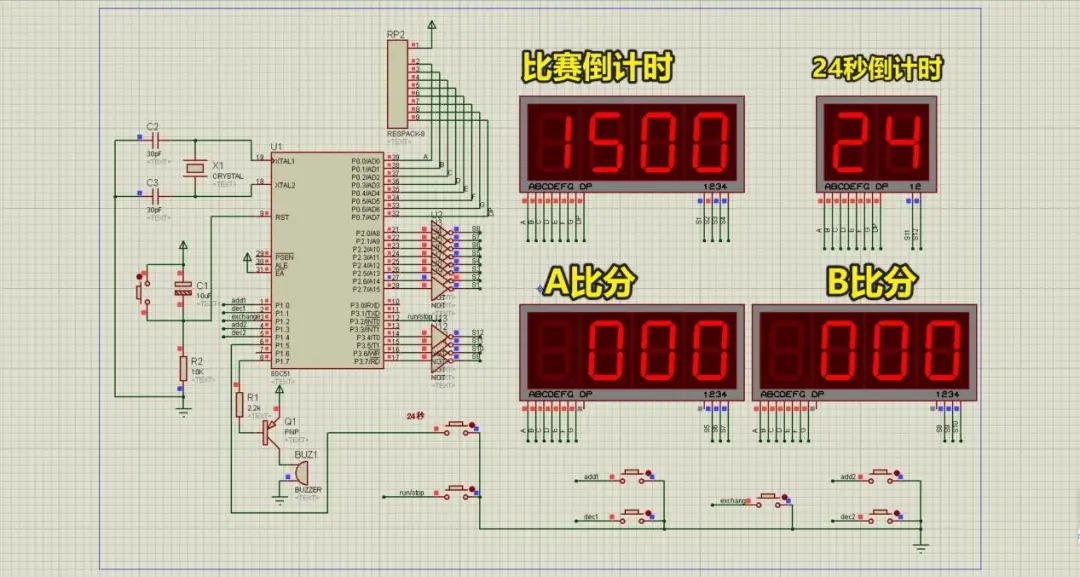

仿真图：

原理图：

程序设计：
