基于51单片机的火灾烟雾检测报警设计

基于51单片机的火灾检测设计

Proteus仿真版本：proteus7.8

原理图：Altium Designer

程序编译器：keil 4

编程语言：C语言

编号C0017

功能要求

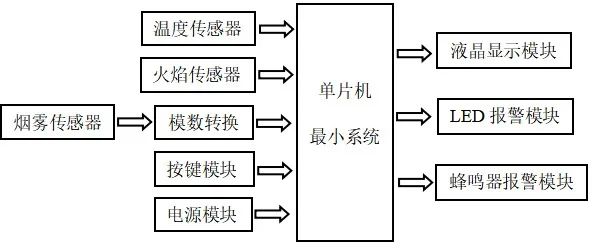

整个系统以STC89C52单片机为核心器件，配合电阻电容晶振等器件，构成单片机的最小系统。

烟雾采集传感器选用MQ-2，由于该传感器输出的是模拟信号，因此需要模数转换芯片ADC0832，把模拟信号转为数字信号再传给单片机；

温度采集使用DS18B20数字传感器，该传感器通过单总线和单片机相连；

火焰检测使用火焰检测模块，该模块完成了信号的检测、放大、比较等处理，最终输出高低电平信号给单片机；

显示设备使用1602液晶，可以在屏幕上显示实时烟雾浓度值、温度值，以及报警值等信息；

报警模块则采用蜂鸣器和LED灯组成，三个LED分别代表了火焰报警指示、烟雾报警指示和温度报警指示，无论哪个检测元素超标，蜂鸣器都会鸣叫报警；

3个按键作为操作输入设备，可以用来调节报警阈值的大小；

供电采用常用的USB 5V进行供电。

仿真图：

原理图：

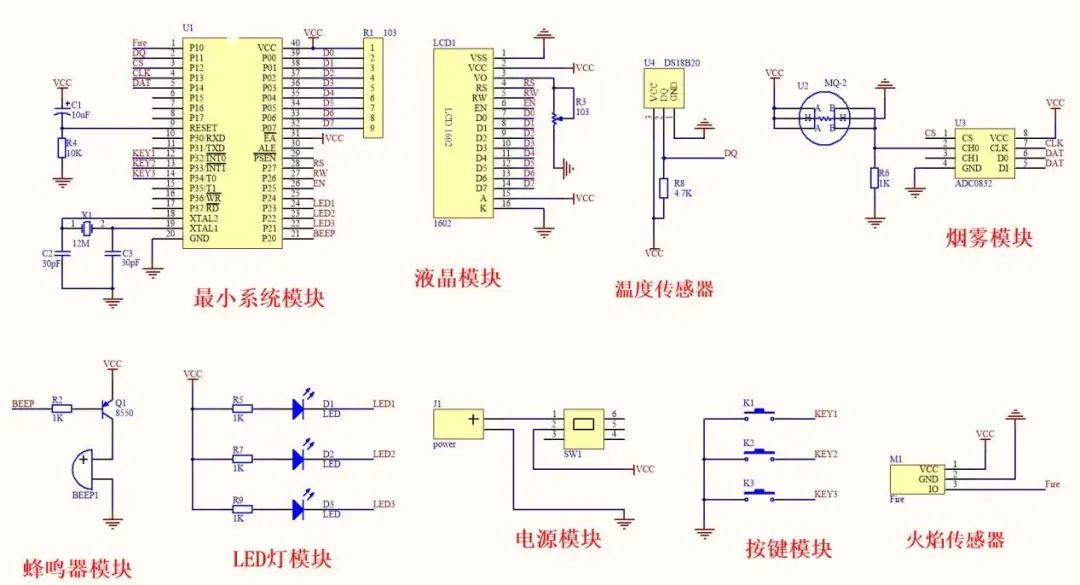

原理图是使用AD绘制的。
