使用全志R128实现LVGL的移植

1开发板方案

载入

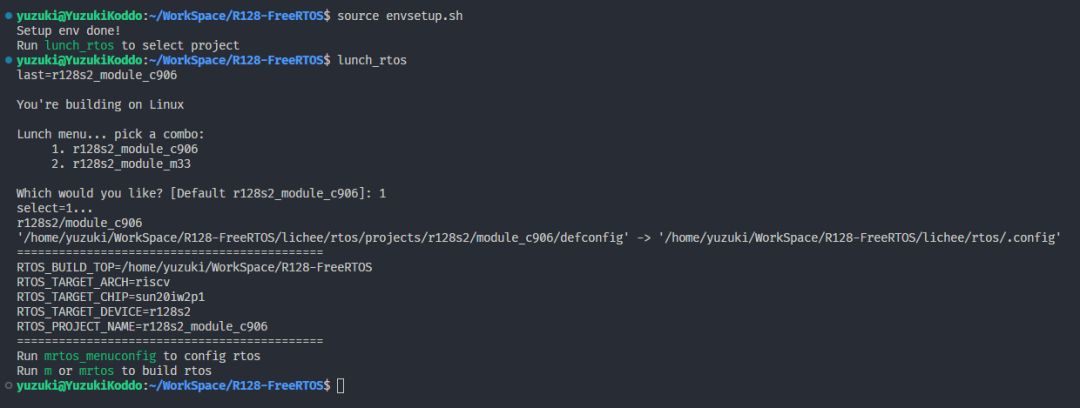

我们使用的开发板是 R128-Devkit，需要开发 C906 核心的应用程序，所以载入方案选择r128s2_module_c906

$ source envsetup.sh
$ lunch_rtos 1

2SPI LCD驱动

配置

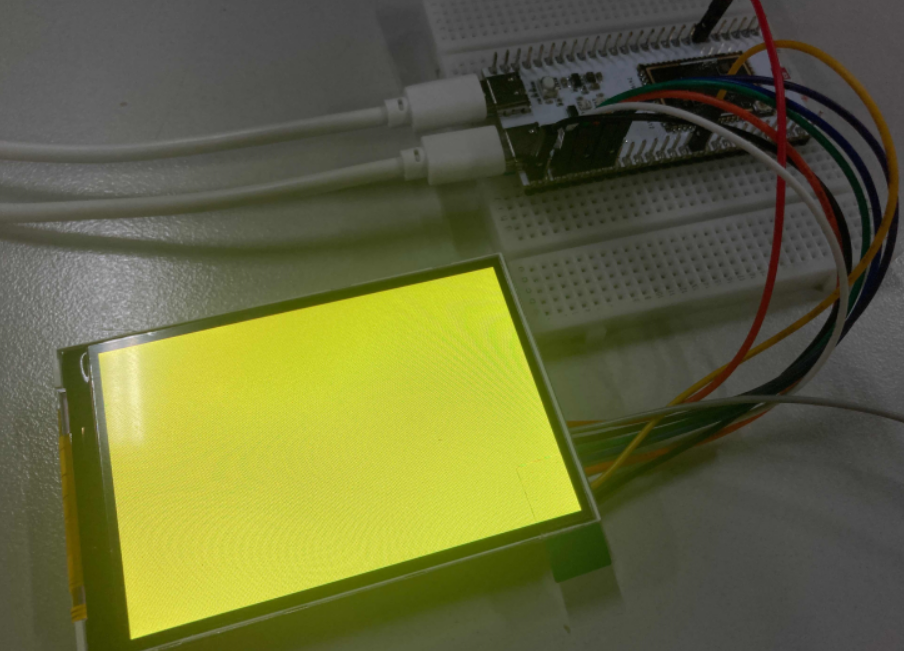

驱动配置请参照上一篇应用开发案例 《3个配置让R128实现SPI驱动LCD屏》文章，可以点击下方图片跳转阅读。

点击图片跳转阅读

《3个配置让R128实现SPI驱动LCD屏》

3LVGL软件包

配置

运行 mrtos_menuconfig 进入配置页面。在如下地址找到勾选相关软件包。

System components --->
  thirdparty components --->
    [*] Littlevgl-8 --->
      [*]  lvgl examples
      [*]  lvgl-8.1.0 use sunxifb double buffer
      [*]  lvgl-8.1.0 use sunxifb cache

在移植过程中需要注意以下几个选项的配置问题，lv_examples 与 lv_g2d_test 不能同时勾选，否则会报错重复定义错误。

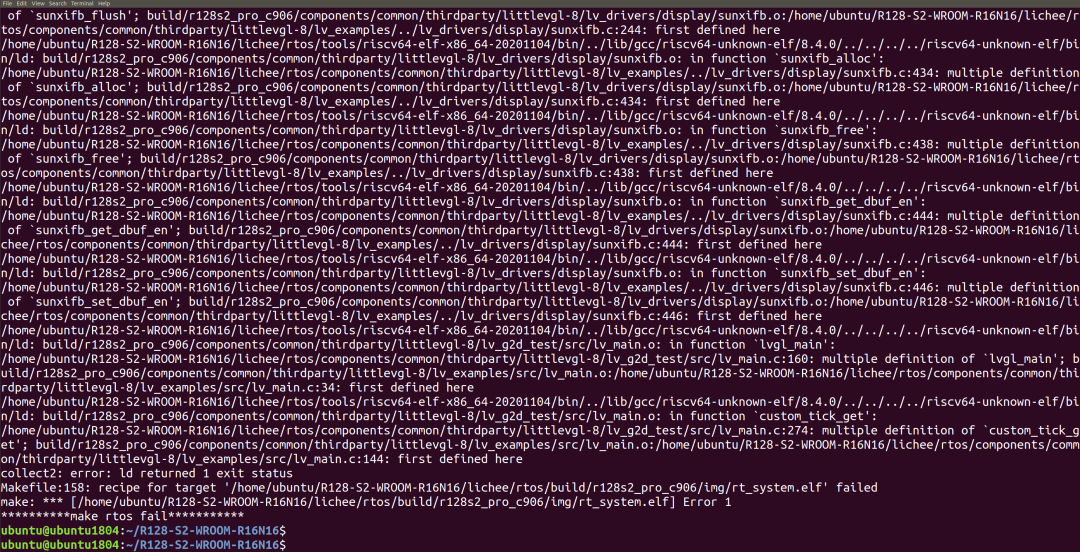

报错如下：

如果出现 update_mbr_failed，这是因为 rtos_riscv.fex 太大了，分区容量设置过小，可以尝试修改分区表增大分区容量来解决。

4LVGL显示配置

修改

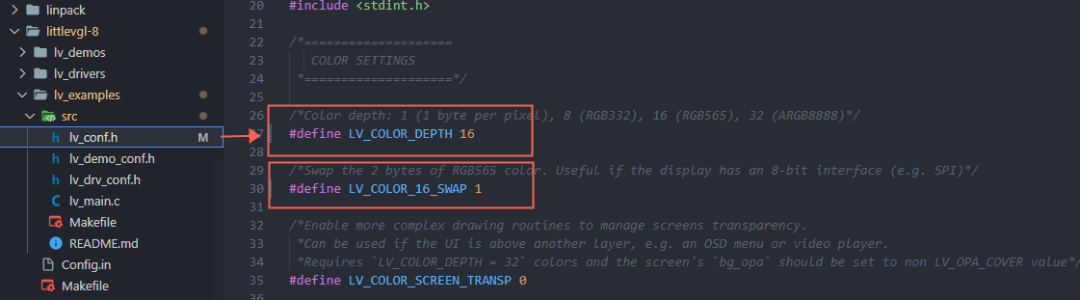

进入以下文件目录，找到 LV_COLOR_DEPTH 并修改为 16 位，LV_COLOR_16_SWAP 置为 1 进行红蓝颜色交换。

lichee/rtos-components/thirdparty/littlevgl-8/lv_examples/src/lv_conf.h

5LVGL显示

测试

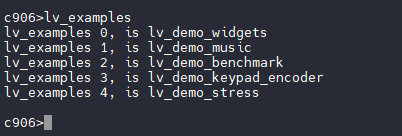

编译打包刷写后，在控制台输入lv_examples可以查看相关命令

运行lv_examples 1即可在屏幕显示 LVGL 界面

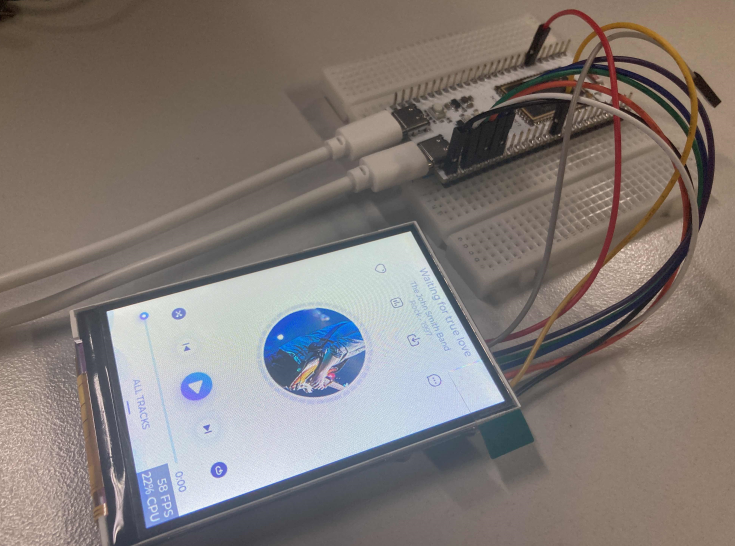

最终LVGL显示效果如下
