8位MCU TM56F1552在电陶炉的应用方案，集成低噪声

随着人们生活水平的不断提高，消费者对厨房电器的要求越来越高，对电器的环保节能特性，安全性，灵活性等都有很高的需求，电陶炉由于其加热效率高且可以持续加热，无辐射，适用性高等特点很好的满足了目前消费者的需要。

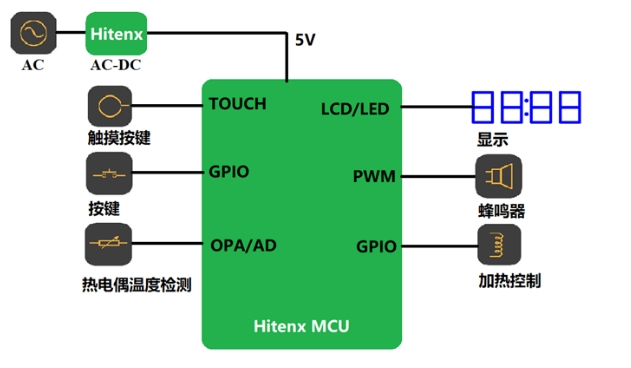

为了满足市场上对于电陶炉产品的需求，本文介绍一种成熟的电陶炉产品整体解决方案，方案由AC-DC电源芯片与8位MCU主控两部分组成，MCU内置触摸模块，LED/LCD显示驱动模块，多路PWM输出，带基准电压源的ADC以及EEPROM存储器等模块。其中主控TM56F1552芯片内集成了低噪声OPA，CMP，LDO，CTK，可以减少产品零件数目及降低成本。

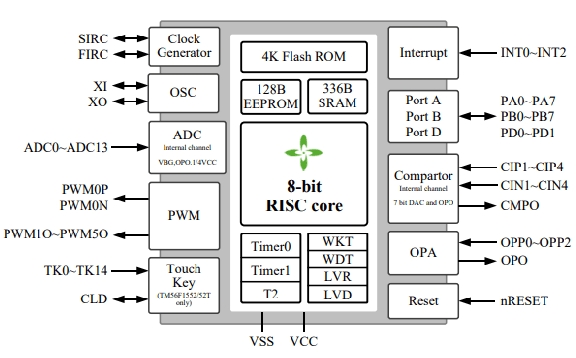

方案中TM56F1552是一款8位内置OPA，外围电路简单，可以节省BOM成本；芯片集成度高，可靠性强，应用于电陶炉中减小了PCB面积；另外芯片放大倍数方便可调，上电可软件校准。在产品开发方面可以提供范例程序以及模块化程序库并辅以方便的开发工具，可以快速完成产品开发并导入量产。以下是8位TM56F1552主控芯片基本功能：

1、ROM：4Kx16位闪存程序存储器

2、EEPROM：128x8位

3、12位ADC，14个外部输入通道和3个内部电压通道

4、系统时钟预分频器：系统时钟可以1/2/4/8分频选项

5、看门狗定时器 (WDT)：由内置RC振荡器提供时钟，具有4个可调的复位时间

6、触摸键：15个触摸键通道和1个外部CLD，1个内部参考电容器

7、工作温度范围：-40°C to+105°C，提供SSOP20/SOP20/SOP16封装

综上所述，TM56F1552可用于小信号放大、触摸面板等产品，整合OPA和CMP进行信号侦测和放大，加上触摸模块，可广泛应用在小信号放大，触摸面板需求产品，如电陶炉，无线充，触摸面板等。
