F_ACK_GL：统一确认F运行系统组中的所有F-I/O

在发生通信错误、F- I/O 错误或通道错误发生后，该指令将为 F 运行组中的所有 F-I/O 或 F-I/O 的通道生成一个确认同时重新集成。

如果使用指令 ACK_GL，则无需通过 F-I/O DB 的 ACK_REI 变量对 F 运行组的各个 F-I/O 进行用户确认。

每次调用“ 统一确认 F 运行组中的所有 F-I/O” 指令，都将为其分配一个数据区域存储该指令的数据。因此，将该指令插入程序中时，将自动打开“调用选项”(Call options) 对话框。

在该对话框中，可为“ 统一确认 F 运行组中的所有 F-I/ O”指令创建一个单背景数据块（如 ACK_GL_DB_1）或多重背景数据块（如 ACK_GL_Instance_1 ）。

新创建的数据块位于项目树中“STEP 7 Safety” 文件夹内的“程序块 > 系统块”(Program blocks > System blocks)

下，而多重背景数据块作为局部变量位于块接口的“Static”部分。

不能连接使能输入“EN” 与使能输出“ENO” 。因此，将一直执行该指令，而与使能输入“EN”的信号状态无关。

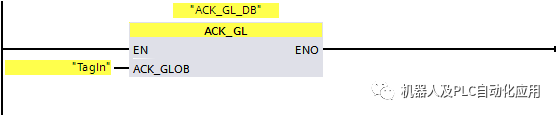

示例

以下示例说明了该指令的工作原理：
