怎样使用STL函数控制传送带？有哪些步骤？

STL （语句列表）是一种基于文本的编程语言，可用于编写逻辑块。STL 程序以程序段的形式组成。 在一个程序段的各个行中编写单个 STL 指令，每行只能指定一条 STL 指令。 每条指令表示 CPU 的一个操作，按线性方式执行。

要创建 STL 函数块“STL-Conveyor”，请按以下步骤操作：

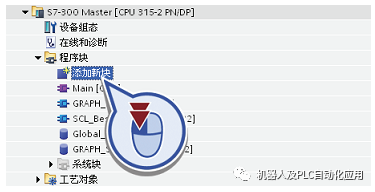

1. 打开项目树中的“程序块” 文件夹。

2. 双击“添加新块”。

3. 要添加一个函数：

– 单击“函数”。

– 指定块名称“STL-Conveyor”。

– 选择类型“STL” 。

– 单击“确定”。

4. 保存项目。

在以下部分中，将编写控制传送带的 STL 函数。 要执行此操作，需要三个程序段：

● 在第一个程序段中，判断传送带是否向前移动。

– 为此，需要置位两个输入参数“START_INPUT” 和“Direction” 。

– 如果传送带向前移动，则置位输出“Forward”。

– 同时复位输出“Conveyor_DONE”，表示传送带处于活动状态。

● 在第二个程序段中，判断传送带是否向后移动。

– 要执行此操作，首先要查询是否置位了输入参数“START_INPUT” 以及输入参数“Direction” 是否没有置位。

– 如果是，则置位输出“Backward”。

– 同时复位输出“Conveyor_DONE”，表示传送带处于活动状态。

● 在第三个程序段中，查询是否没有置位输入参数“START_INPUT” 。 如果没有置位，则将复位控制传送带的两个输出，并置位输出“Conveyor_DONE”。

要编写 STL 函数，请按以下步骤操作：

1. 定义程序段 1 的程序代码：

– 1. 行："A #Direction"

– 2. 行："A #START_INPUT"

– 3. 行："S #Forward"

– 4. 行："R #Conveyor_DONE"

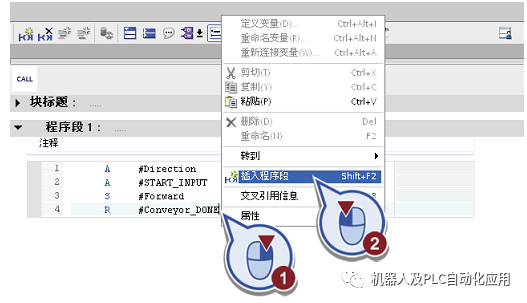

2. 在程序编辑器的一块空白区域中右键单击，然后从快捷菜单中选择“插入程序段”插入第二个程序段。

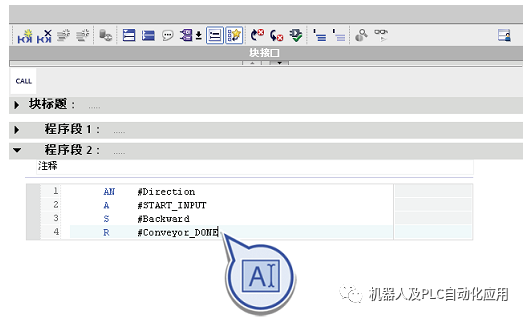

3. 定义程序段 2 的程序代码：

– 1. 行："AN #Direction"

– 2. 行："A #START_INPUT"

– 3. 行："S #Backward"

– 4. 行："R #Conveyor_DONE"

4. 通过按下组合键 + 创建第三个程序段。

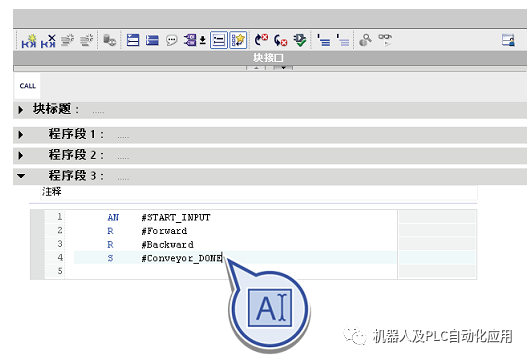

5. 定义程序段 3 的程序代码：

– 1. 行："AN #START_INPUT"

– 2. 行："R #Forward"

– 3. 行："R #Backward"

– 4. 行："S #Conveyor_DONE"

6. 保存项目。

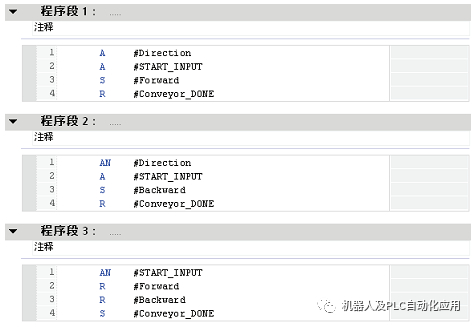

成功编写了控制传送带的 STL 函数。
