基于STM32单片机的智能灌溉系统设计

基于STM32单片机的智能灌溉系统

一.系统设计

本次智能灌溉系统的设计使用STM32单片机作为控制中心，通过温湿度传感器进行温湿度检测，通过土壤湿度传感器进行土壤湿度的检测，检测到的数据通过OLED显示，并通过ESP8266无线通信模块上传到上位机，若检测到数据超过阈值则通过蜂鸣器报警，继电器可以进行灌溉模拟。

图1 系统框图

二.硬件设计

主要设计的电路有主控电路（最小系统电路）设计、温湿度检测、土壤湿度检测、无线通信、光照检测等电路的设计。

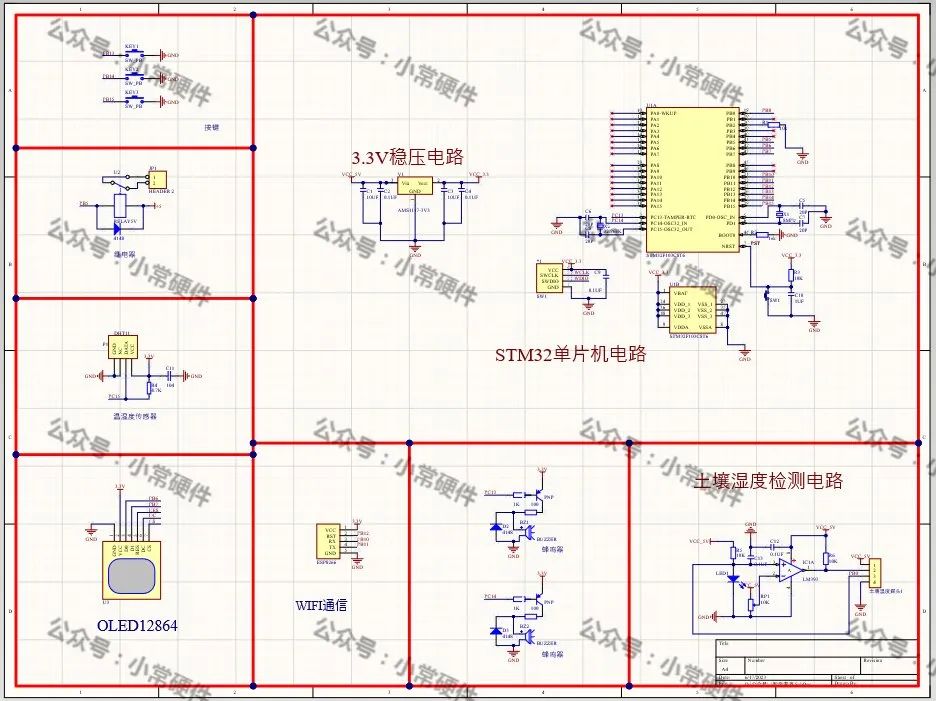

图2 硬件电路

三.软件设计

系统的软件实现过程中首先要进行的系统初始化，初始化结束后开始通过传感器进行数据检测，检测到的数据有土壤湿度，空气温湿度。当检测到土壤湿度过低，则通过继电器进行浇水，当检测到温湿度超出阈值，由蜂鸣器进行报警。

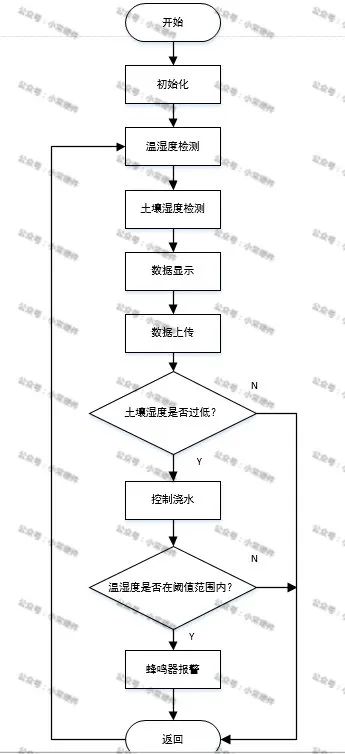

图3 程序流程图

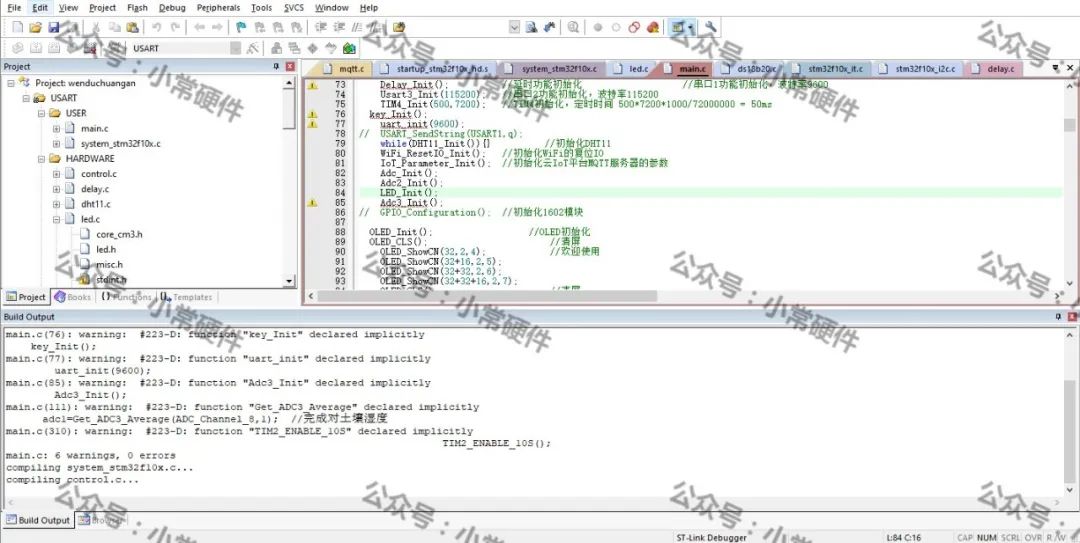

图4 主程序

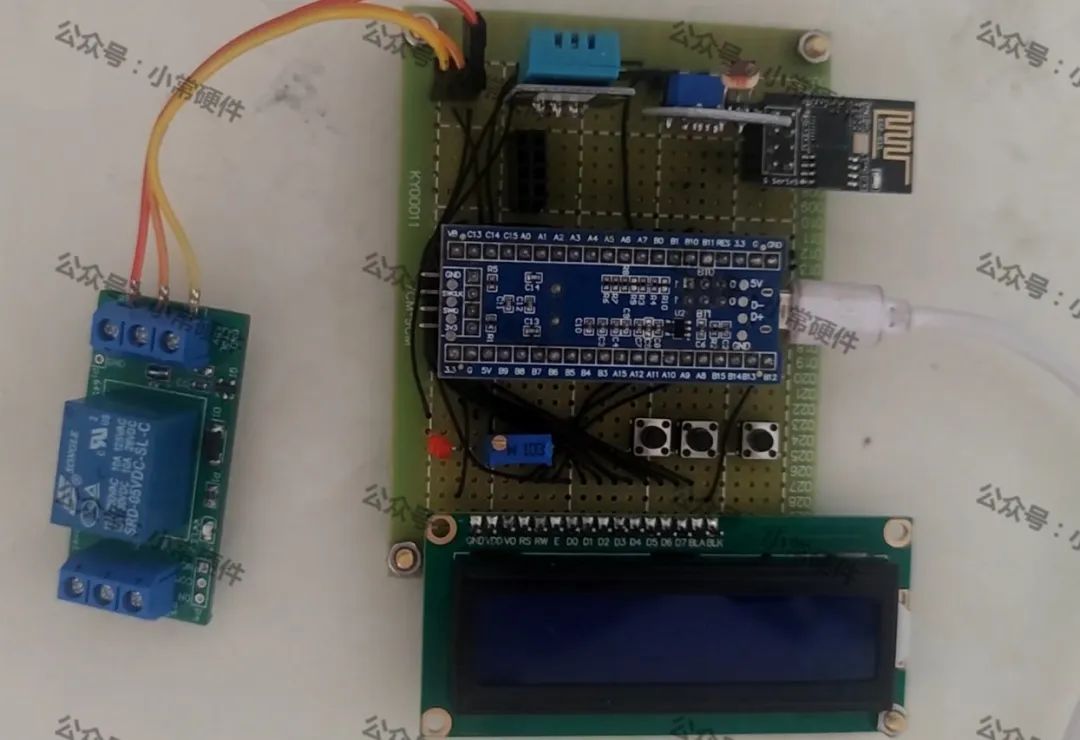

四、实物展示
