S_OFFDT：分配关断延时定时器参数并启动

说明

当输入 S 的逻辑运算结果 (RLO) 的信号状态从“1”变为“0”（信号下降沿）时，指令“分配关断延时定时器参数并启动”将启动预设的定时器。定时器在预设的持续时间 (TV) 结束时计时结束。只要定时器在计时或输入 S 返回信号状态“1”，输出 Q 的信号状态就为“1”。定时器计时结束且输入 S 的信号状态为“0”时，输出 Q 的信号状态将复位为“0”。如果定时器运行期间输入 S 的信号状态从“0”变为“1”，定时器将停止。只有在检测到输入 S 的信号下降沿后，才会重新启动定时器。

持续时间由定时器值和时基构成，且在参数 TV 处设定。指令启动后，预设时间值开始递减计数，直至为零。时基表示定时器值更改的时间段。当前定时器值在输出 BI 处以 BI 编码格式输出，在输出 BCD 处以 BCD 编码格式输出。

输入端 R 的信号状态为“1”时，当前时间值和时基都将复位为“0”。这种情况下，输出 Q 的信号状态为“0”。

“分配关断延时定时器参数并启动”指令需要对边沿评估进行前导逻辑运算，可以放在程序段中或程序段的结尾。

每次访问时都会更新指令数据。因此，在循环开始和循环结束时查询数据可能会返回不同的值。

以下给出了如何构造时间单元的一个示例：另请参见“L：加载定时器值”。

参数

下表列出了“分配关断延时定时器参数并启动”指令的参数：

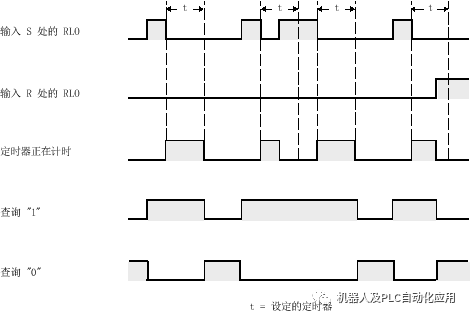

脉冲时序图 下图显示了指令“分配关断延时定时器参数并启动”的脉冲时序图：

示例

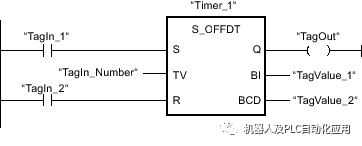

以下示例说明了该指令的工作原理：

如果操作数“TagIn_1”的信号状态从“1”变为“0”，将启动“Timer_1”定时器。定时器在等于操作数“TagIn_Number”的定时器值时结束计时。定时器计时期间如果操作数“TagIn_1”的信号状态为“0”，则操作数“TagOut”将被置位为“1”。如果定时器计时期间操作数“TagIn_1”的信号状态从“0”变为“1”，定时器将被复位。
