凭借简化用电设备的安装和部署、节能，安全等一系列优势，PoE技术已经成为无线覆盖、安防监控、以及智能电网等场景的宠儿。

POE（Power Over Ethernet）指的是在现有的以太网Cat.5布线基础架构不作任何改动的情况下，在为一些基于IP的终端（如IP电话机、无线局域网接入点AP、网络摄像机等）传输数据信号的同时，还能为此类设备提供直流供电的技术。

本篇文章将为您介绍思睿达精简版POE芯片TT9932替代7800的测试报告。首先，让我们对TT9932有个大概的了解。

TT9932高性能DCDC控制器

产品描述

TT9932 是一款用于以太网供电系统（POE，power over Ethernet）的DC/DC 控制器。采用原边控制方式，内置200V 高压MOS，适用于flyback 拓扑，提供精确的恒压控制环路，具有较高的系统效率。TT9932 提供SOP-7L 的封装。IC 集成了丰富的保护功能，简化了电路系统应用设计。

思睿达推出的精简版POE芯片TT9932，应用于12V 1A的场景，并有两个核心优势：

1）纹波低；

2）效率高！

特性

●较低的启动电流 (大约 7μA)

●欠压锁定功能

●原边控制模式

●轻载降频，降低能耗

●VCC过压保护

●输出过压保护功能

●输出短路保护

●内部过热保护

●软启动功能

●峰值电流控制模式

●内置LEB电路

●过载保护

基本应用

●安防领域

●视频监控

●IP电话

●无线SP

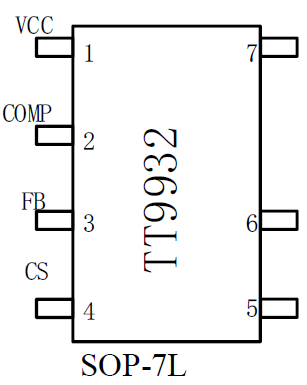

管脚排列

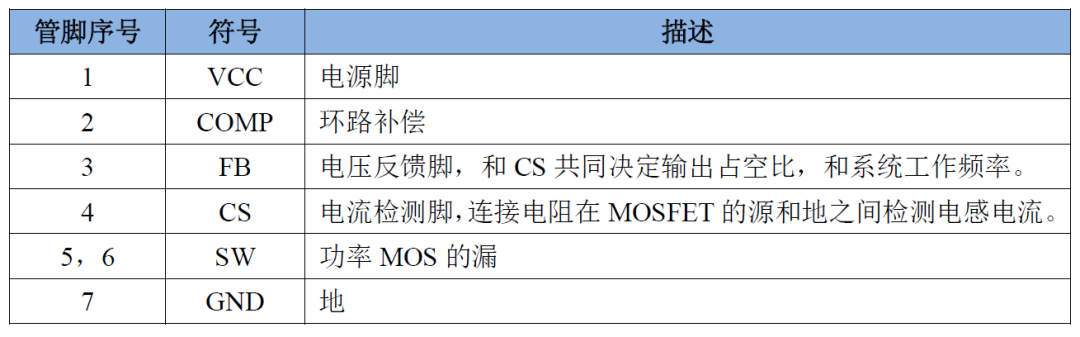

管脚描述

典型应用

TT9932&7800对比测试

一

客户样机

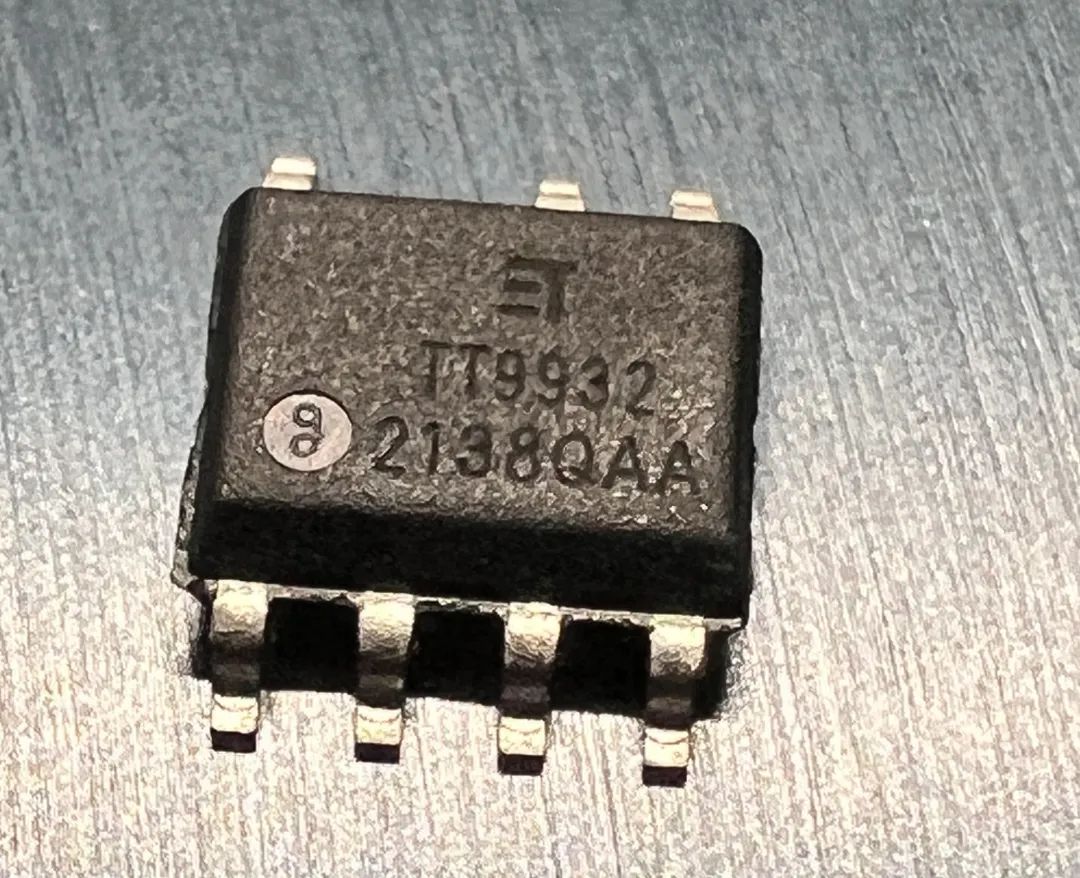

输出电压12 V；输出负载1 A；IC lot：2138QAA

修改参数：
直接替换IC、R5由1.5KR改为2.4KR、R15、R14由1.R改为1.5R。

二

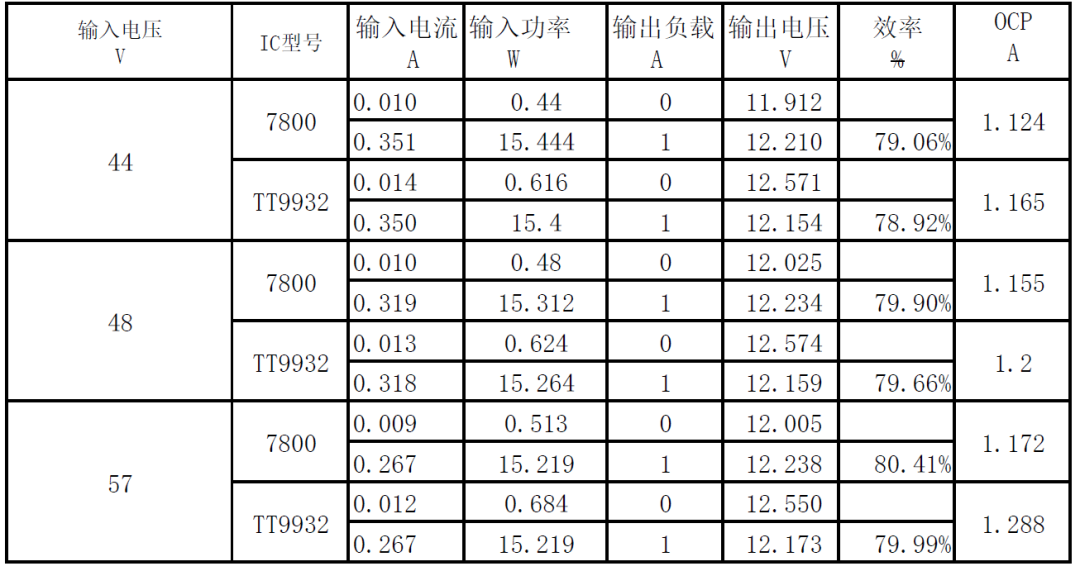

基本电性参数

三

基本波形

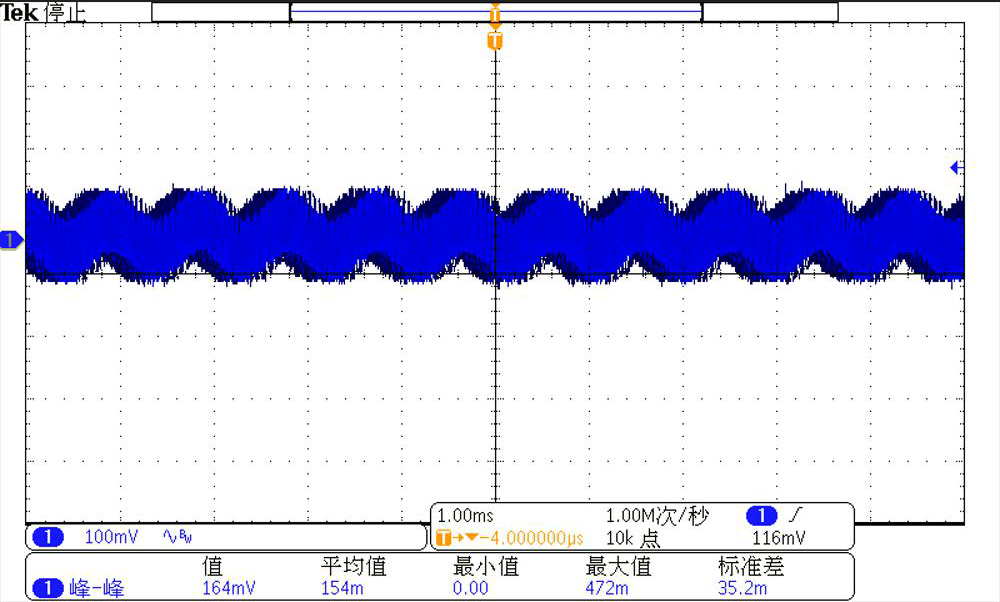

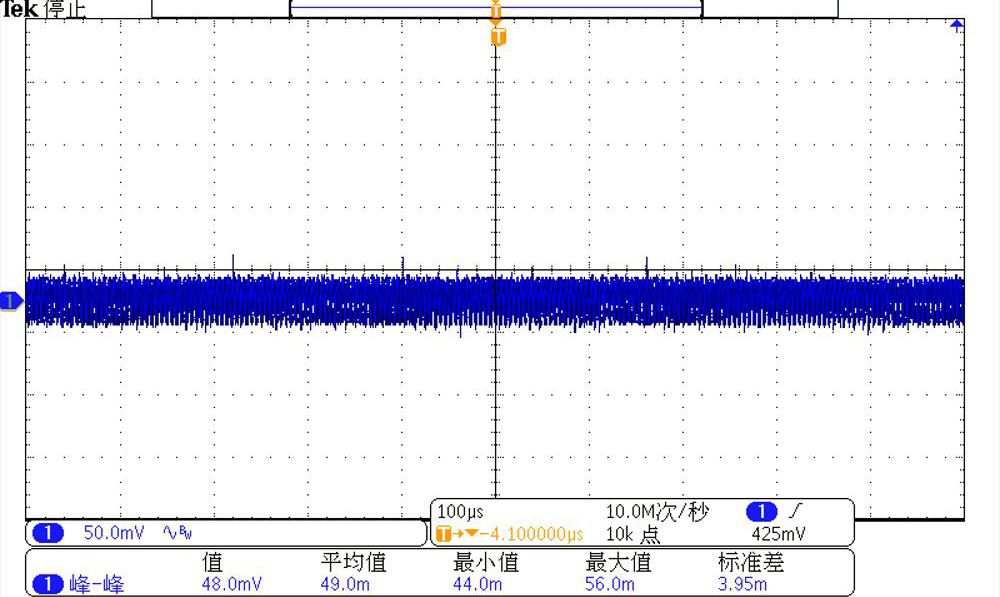

7800 44V输出纹波

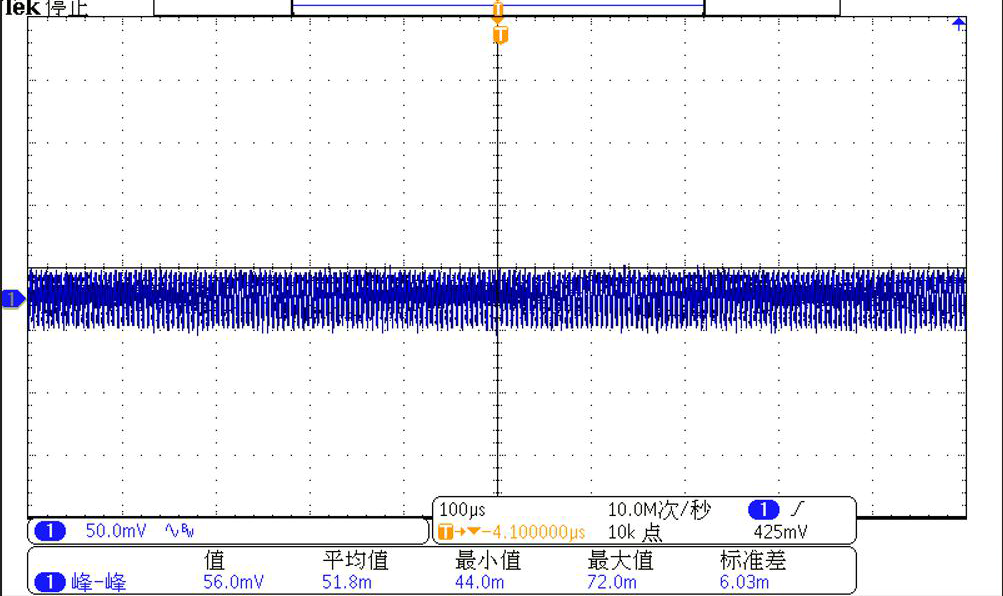

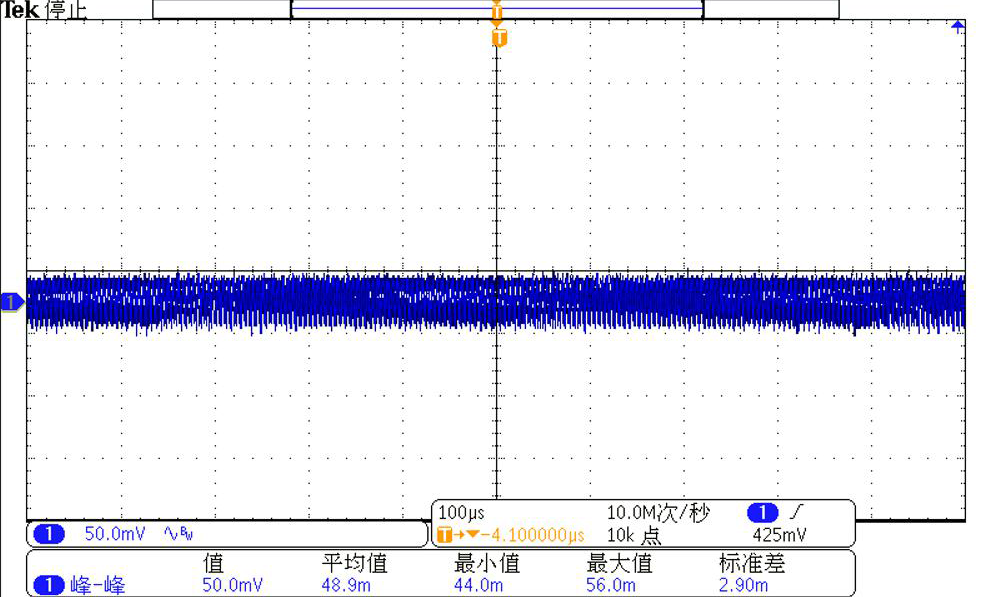

TT9932 44V输出纹波

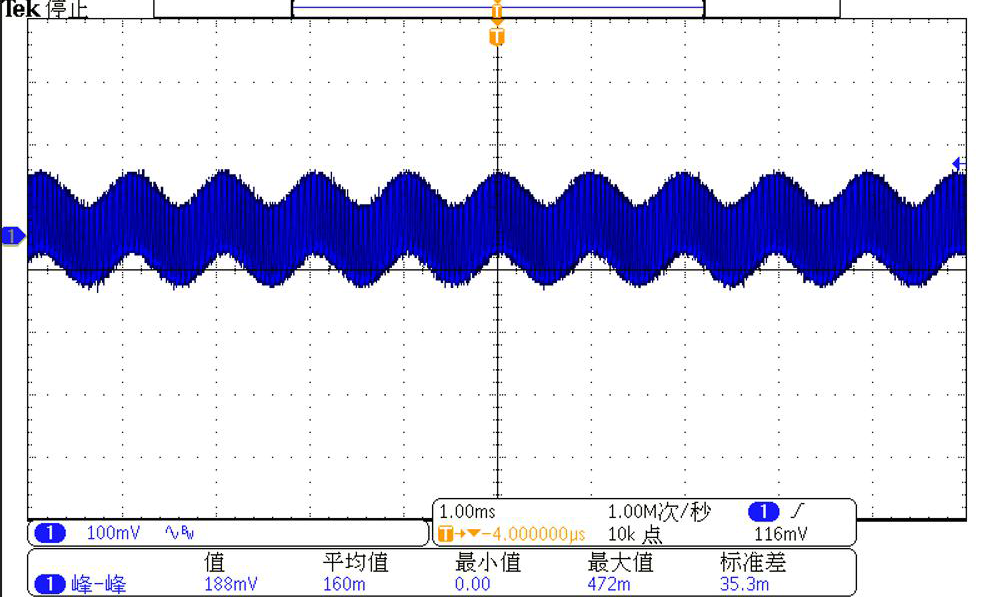

7800 48V输出纹波
TT9932 48V输出纹波
7800 57V输出纹波
TT9932 57V输出纹波

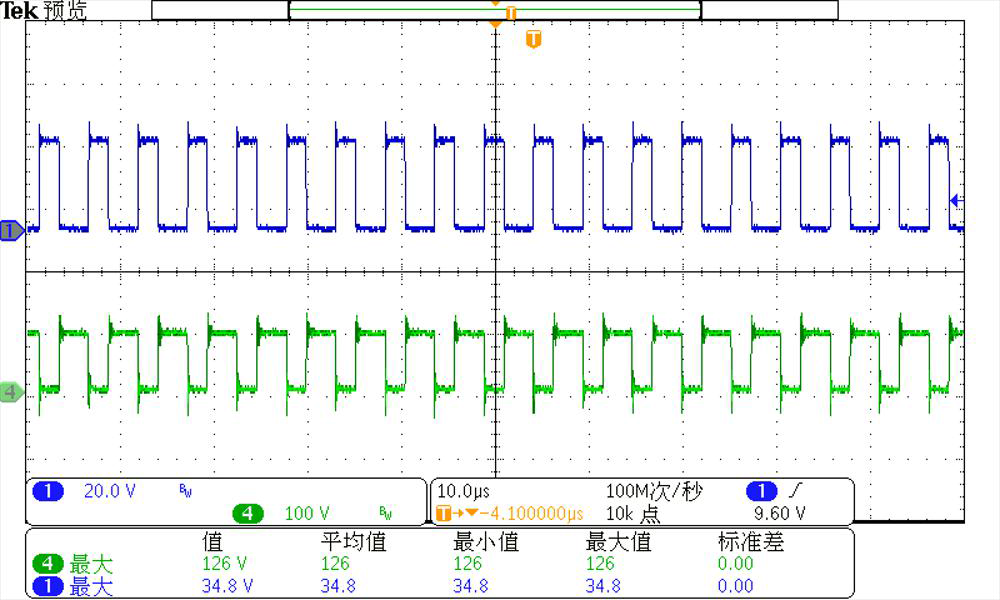

7800 57V MOS波形+肖特基波形

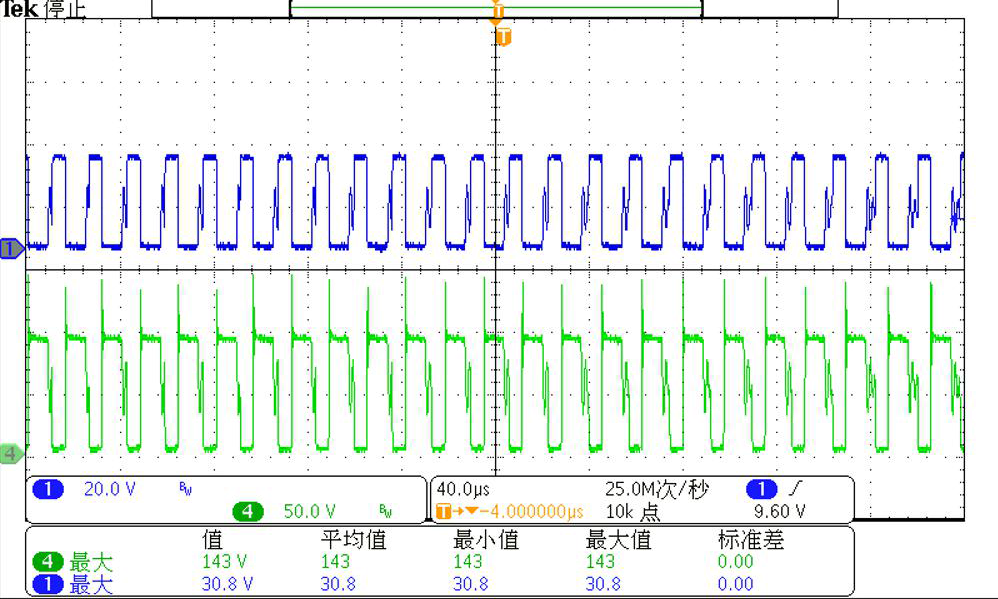

TT9932 57V MOS波形+肖特基波形

对比结果

电性基本一致，TT9932纹波优于7800。（推荐选择TT9932 DCDC控制器）

因为TT9932工作频率为190KHz，7800工作频率为65KHz，变压器在后续可以由EE1310优化为EE13。

TT9932在解决供应问题的同时也满足了运营商对PoE 摄像头低成本的要求。巧妙的让客户避开国外品牌“天价”芯片，又满足了本地需求，解决了客户的燃眉之急，一经推出就获得了很多厂商的认可。
