本博文将介绍QCC307X/QCC517X以上最新芯片,支持的Adaptive leakthrough ANC，简称自适应通透 ANC，以ADK_r419的earbud工程为例为例，针对Adaptive leakthrough ANC的MIC进行软件基本设置。

1.用MDE打开ADK_r419软件，打开ANC和自适应ANC的宏定义；

添加下列宏定义：ENABLE_ANC；

ENABLE_ENHANCED_ ANC；

ENABLE_ADAPTIVE_ANC；

ENABLE_ANC_AAH；

ENABLE_ANC_AAH_CC；

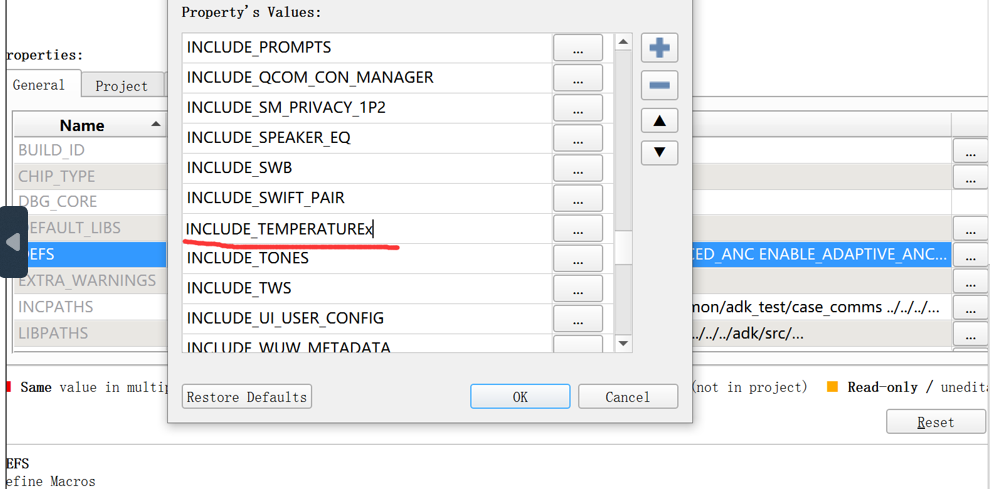

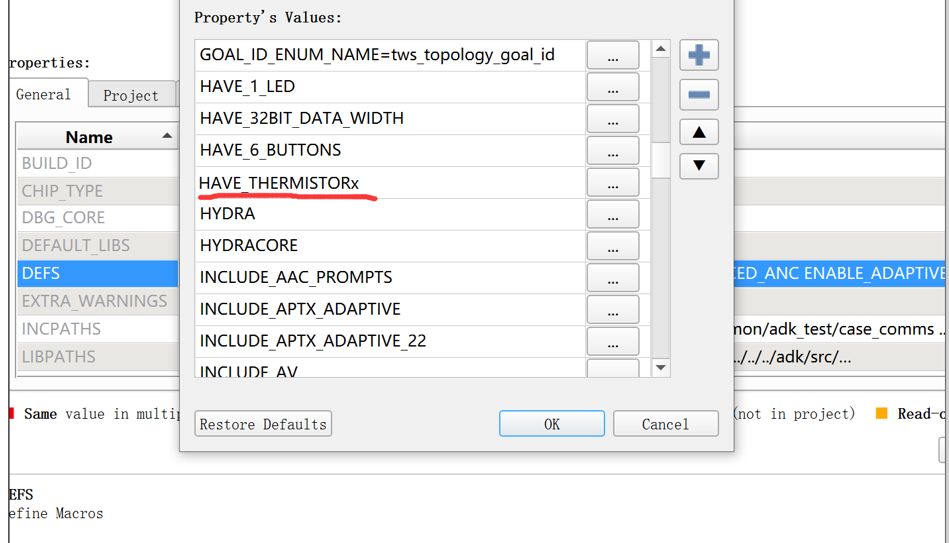

2. 关闭热敏检测功能：

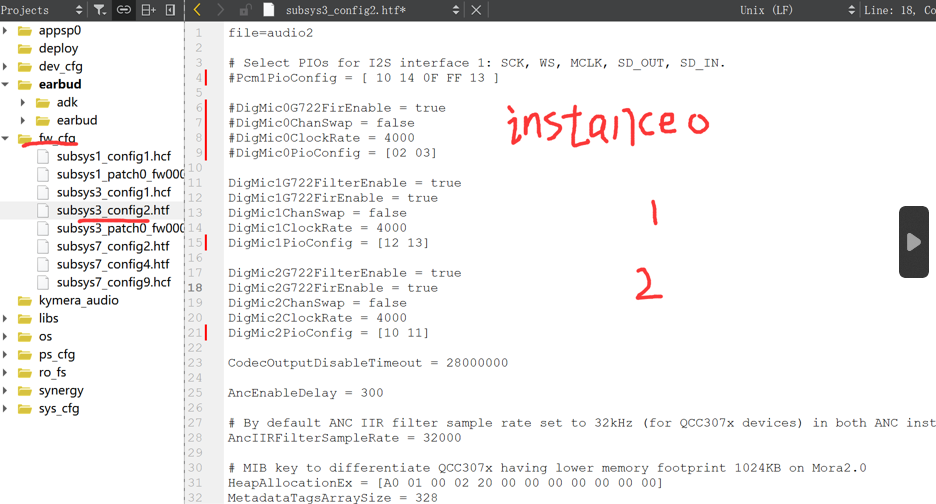

3. 在fw_cfg->subsys3_comfig2.htf文件中设置FF和FB Mic，本次案例FB是模拟MIC，在MIC1位置, instance0 channel A中；FF是数字MIC，放在instance2 channel A中；FF数字MIC的对应实际的PIO为PIO16/PIO17;

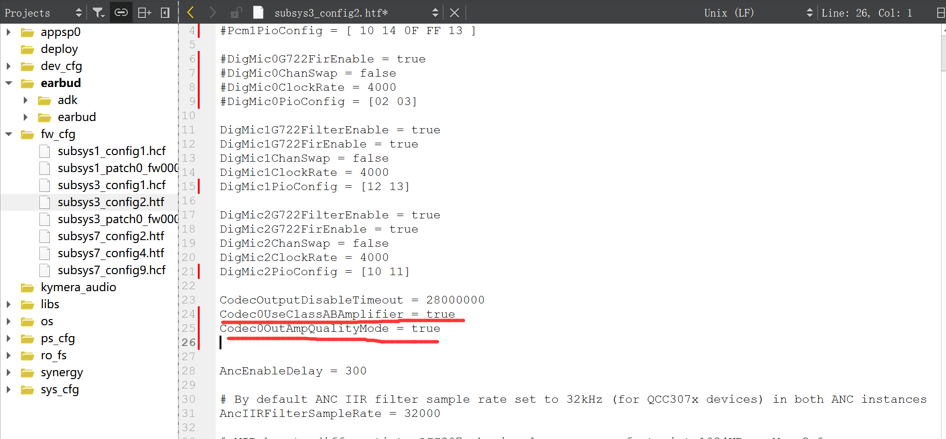

4. 在fw_cfg->subsys3_comfig2.h改为class AB输出；

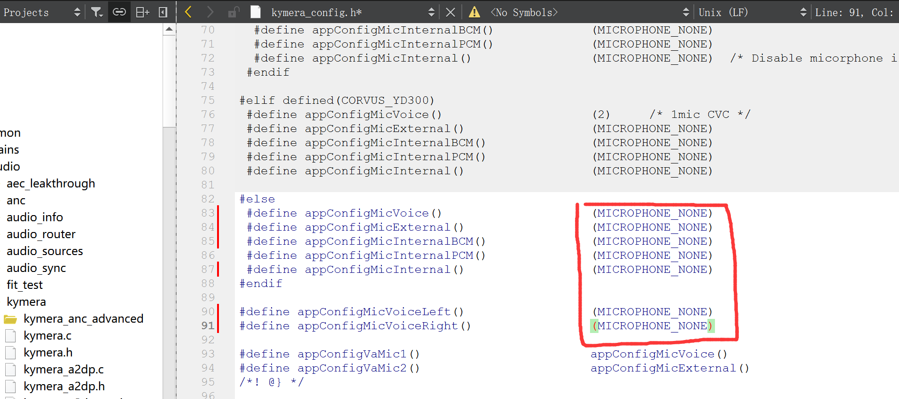

5. 在kymera_config.h文件中关闭通话MIC;

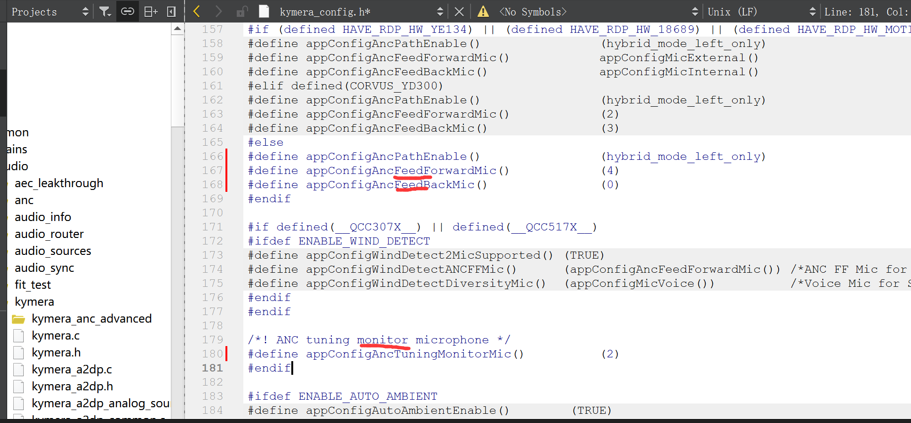

6. 在kymera_config.h中设置ANC为Hybrid ANC，FF对应instance2 channel A，FB对应instance0 channel A，检测monitor MIC为instance1 channel A；

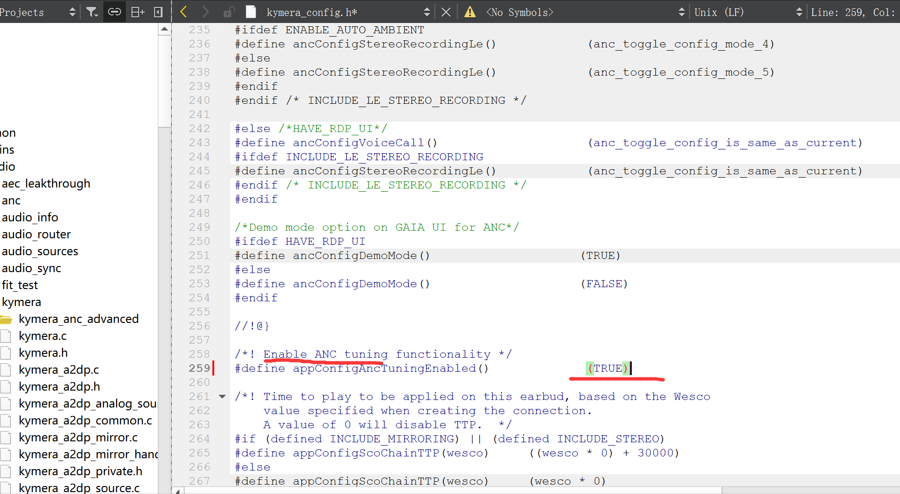

7. 在kymera_config.h中使能ANC Tuning；

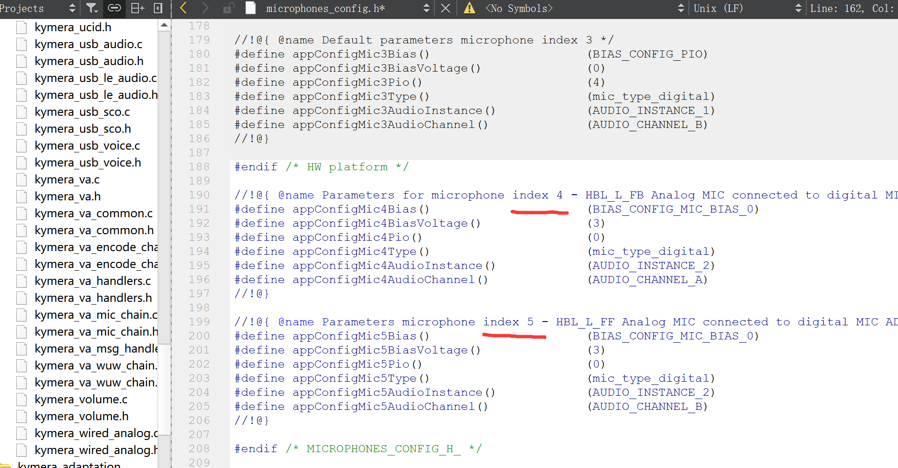

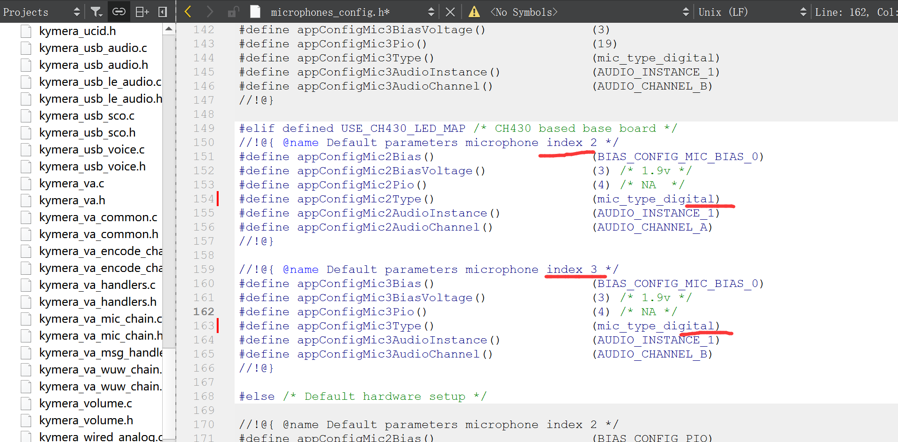

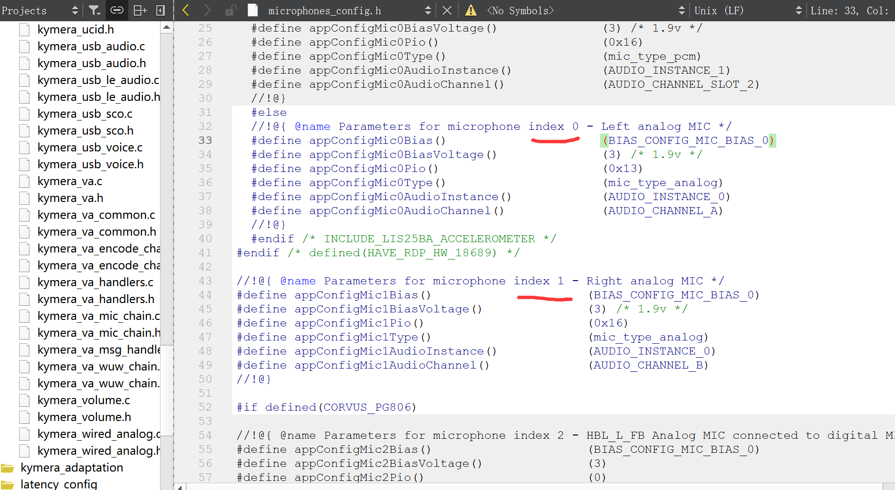

8. 在microphones_config.h文件中确认MIC0/MIC1为模拟MIC，在instance0中；MIC2/MIC3为数字MIC，在instance1中；MIC4/MIC5为数字MIC，在instance2中；

Q&A部分：

Q1: 普通HYbrid ANC的宏定义和自适应一样吗？
A1: ANC部分一样的，就是多了自适应功能部分的宏定义，比如：
ENABLE_ADAPTIVE_ANC；
ENABLE_ANC_AAH；
ENABLE_ANC_AAH_CC；

Q2: 为什么需要关闭热敏检测功能？
A2: 对于ANC声学调试，打开热敏检测还需要修改其它关于热敏部分的代码，开了这个功能还会可能还会引起其它功能问题，选择关闭，减少出错的概率。

Q3: 对于R419版本的ADK为啥有些录音没法工作？
A3：这是R419的ADK版本的问题。

Q4: Monitor MIC怎么选择和定义比较好？
A4：Monitor MIC作为调试时候才用到的，如果FF/FB都是模拟MIC，建议放到实际MIC1/MIC2上面，使用默认的instance0,channelA/B上，Monitor MIC只能放在instance0和instance1的,channel A，这时候Monitor MIC就选择为数字MIC，放在instance1,channelA上；如果FF/FB都是模拟MIC，硬件接到MIC2/MIC3，就会占用到instance0和instance1，Monitor MIC就选择为模拟MIC，channel A上面是没法录音的，更多组合客户自己可以试一试。
