PCB设计中的Stub天线对信号传输的影响

在PCB设计中，Stub（也称为短桩线或残桩线）对信号传输有以下几个主要影响：

1.容性效应导致的阻抗偏低：

Stub会导致容性效应，使得阻抗偏低，影响信道的阻抗一致性。Stub越长，阻抗降低得越多。这是因为传输线瞬态阻抗计算公式为：

Z = \ sqrt { \ frac { L } { C } }

Stub就像并联在传输线上的小电容，Stub越长，电容量越大，阻抗也就越低。

2.信号反射：

当信号在传输线与Stub的交界处遇到阻抗不匹配时，会产生信号反射。这会导致信号的失真和能量的反向传播，增加了噪声和失真的可能性。

3.信号衰减：

Stub会增加传输线的总长度，从而增加了信号的传输路径，导致信号的衰减。这会降低信号的强度和清晰度，使得接收端难以准确解析信号。

4.模式耦合：

Stub可以导致模式耦合，即在PCB中的信号线之间相互影响，导致信号干扰和串扰。

5.影响信号上升沿：

Stub的容性效应可能会将信号的上升沿变缓，这在某些情况下可能有利于信号的传输，比如DDRX的地址线主线。

6.频率谐振问题：

Stub长度等于1/4信号波长的频率时影响最为严重，这会导致不需要的频率谐振，引发较为严重的信号完整性（SI）问题。

7.天线辐射效应：

多余的Stub线头会产生天线辐射效应，引起信号反射，最终出现信号完整性问题。

为了避免这些问题，PCB设计中应尽量减少Stub的存在，或者在无法完全避免Stub的情况下，通过优化Stub的长度和几何形状来降低它们对信号的影响。

为昕PCB设计软件支持识别评估Stub,并将此删除，以下是绘制方法：

删除stub步骤

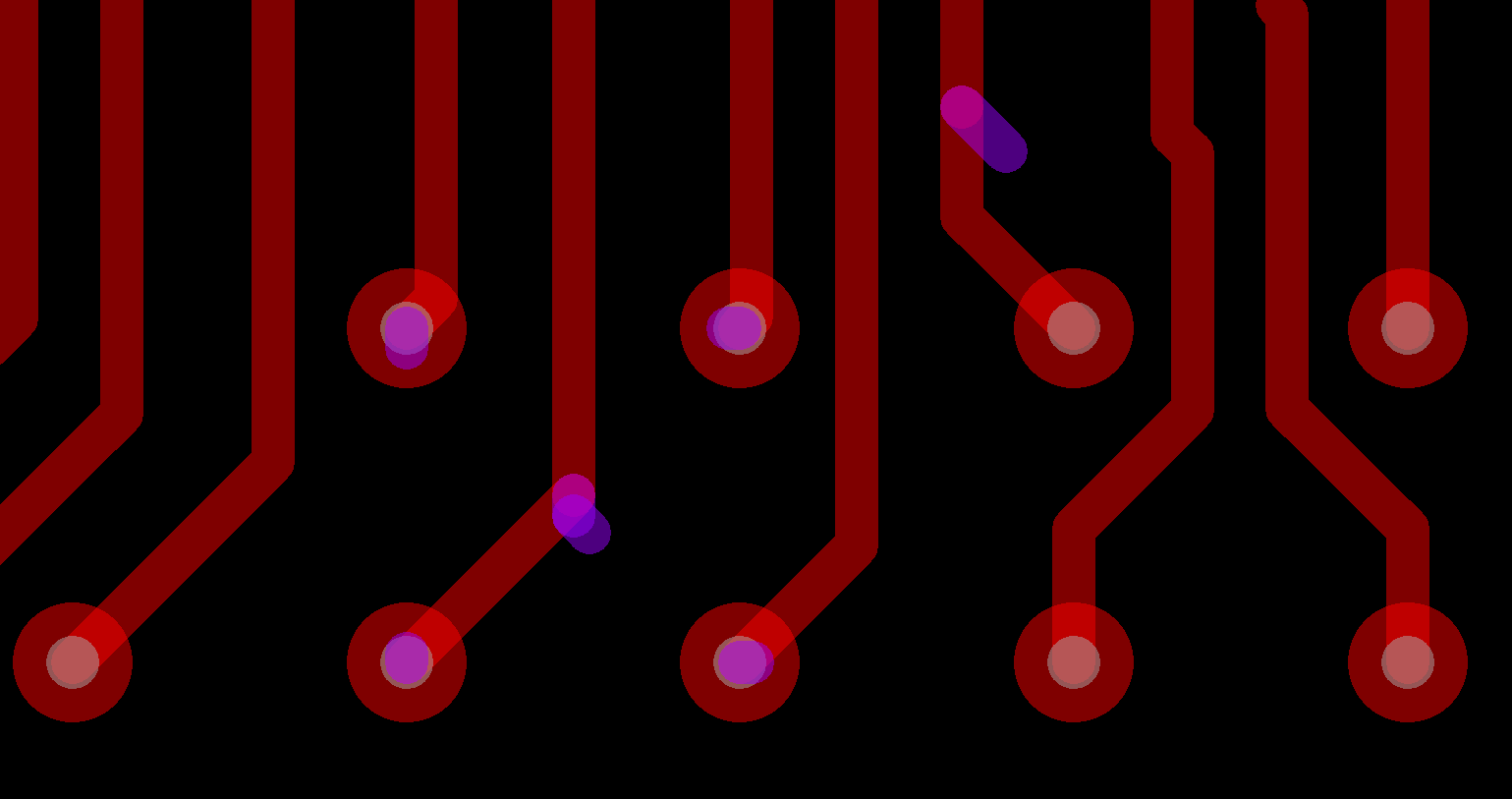

在为昕PCB设计软件中，可以通过点击菜单栏中的"Route"选项，选择Delete Antenna

对整板设计走线进行check，自动删除Stub。

删除环路步骤

在为昕PCB设计软件中，可以通过点击菜单栏中的"Route"选项，取消勾选Allow loop。

自动删除环路。
