FCO5L02700033HDY00：27MHz差分晶体振荡器在高速工业相

一、应用背景：机器视觉系统对时钟同步的精准需求

随着工业自动化、智能制造和机器视觉技术的快速发展，高速工业相机正成为产线检测、自动识别和边缘AI计算的核心设备。此类系统通常通过USB 3.0、PCIe或GigE等高速接口将图像数据从CMOS图像传感器传输至FPGA或主控平台中处理。系统稳定运行的前提之一，是具备一个低抖动、低延迟的参考时钟。FCom富士晶振推出的FCO5L02700033HDY00，正是一款专为高精度图像采集与传输设计的27MHz差分晶体振荡器。

该款晶振输出为HCSL差分信号，频率为27MHz，匹配工业相机常用的图像传感器时钟频率和FPGA参考频率。产品符合多项MIL-STD工业可靠性标准，具备抗震、耐压、高温稳定等特性，非常适合用于高速图像采集链路、边缘图像处理模块及高可靠性工业系统中。

二、产品介绍：FCO5L02700033HDY00在工业视觉中的技术优势

FCO5L02700033HDY00是FCom富士晶振开发的高稳定差分输出晶振，具备以下关键参数：

• 输出频率：27.000 MHz，适用于工业CMOS sensor时钟驱动
• 输出类型：HCSL差分信号，适配USB3.0、PCIe高速链路
• 相位抖动：仅0.3ps RMS，保证图像信号稳定传输
• 频率稳定度：±25ppm，支持长时间运转系统
• 封装规格：标准5032（5.0×3.2mm）贴片封装
• 温度范围：-40℃ ~ +85℃，适配严苛工业环境
• 可靠性：通过MIL-STD-883抗震、热冲击测试，适合动态工作场景

该差分晶体振荡器非常适合在高速工业相机中充当核心参考时钟，提升图像采集系统的时钟同步精度和图像还原质量。

三、系统集成方式

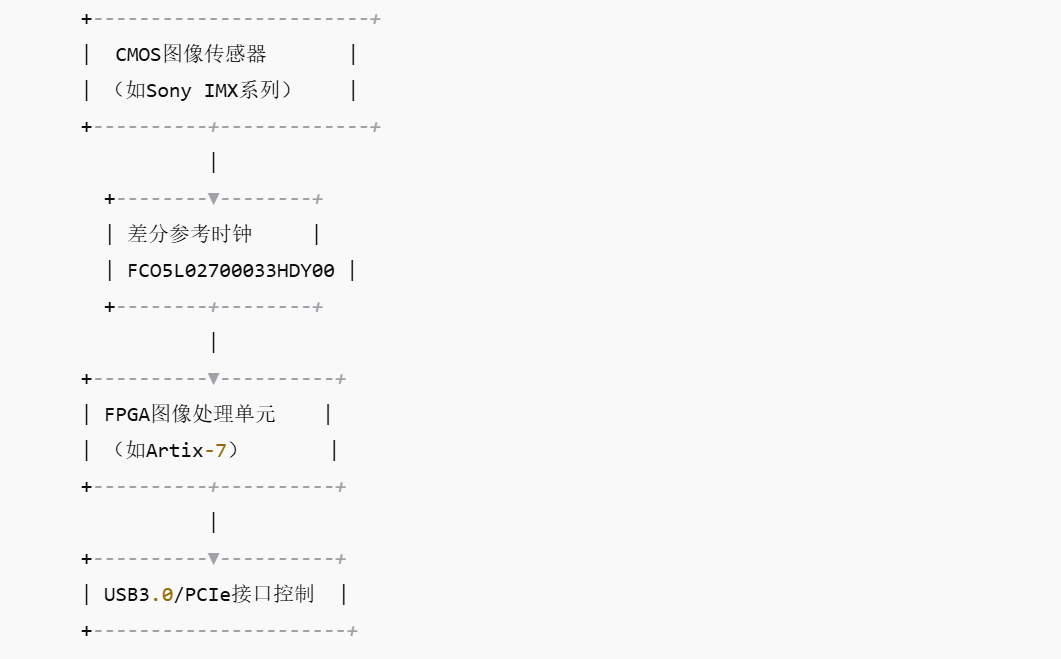

1. 应用系统框图概览

2. 推荐连接方式（简化原理图）

四、典型配套芯片推荐

FCO5L02700033HDY00可直接与上述核心芯片协同工作，满足工业视觉系统对稳定时钟源的苛刻需求。

五、使用注意事项

1. 尽量靠近FPGA布置晶振，减小信号路径长度，防止差分失配；
2. 工业环境需考虑抗震设计，推荐PCB采用减震支撑结构或弹性固定；
3. 为提升系统鲁棒性，建议供电端添加LC滤波或LDO稳压器；
4. Tri-State功能可用于模块唤醒控制，实现工业相机节能运行；
5. 应使用标准260℃无铅回流工艺焊接，并遵循湿敏器件存储要求。

六、总结

FCO5L02700033HDY00是一款专为高速图像处理系统打造的27MHz差分晶体振荡器，具备极低相位抖动、工业级可靠性与优异温度稳定性，特别适用于工业相机、机器视觉、智能检测设备等场景中。其HCSL差分输出完美匹配USB3.0/PCIe数据链路，可为图像采集与传输系统提供高品质的时钟支持。借助FCom富士晶振的技术优势，该产品将助力企业构建高性能、高可靠的工业自动化影像系统。
