BGA焊盘设计与布线

时间:2025-03-13 18:31

人气:

作者:admin

标签: BGA  焊盘  电子设备

导读:BGA(BallGridArray)封装因其高密度引脚和优异的电气性能,广泛应用于现代电子设备中。BGA焊盘设计与布线是PCB设计中的关键环节,直接影响焊接可靠性、信号完整性和热管理性能。··...

BGA(Ball Grid Array)封装因其高密度引脚和优异的电气性能,广泛应用于现代电子设备中。BGA焊盘设计与布线是PCB设计中的关键环节,直接影响焊接可靠性、信号完整性和热管理性能。


···•••//// BGA焊盘设计////•••···

BGA焊盘设计是确保焊接可靠性的基础。焊盘的尺寸、形状和布局需要根据BGA封装的规格进行优化。

焊盘尺寸:焊盘直径通常比焊球直径小10-20%,以确保焊接时焊球能够充分润湿焊盘。例如,对于0.5mm直径的焊球,焊盘直径可以设计为0.4mm。

焊盘形状:常见的焊盘形状包括圆形和方形。圆形焊盘在焊接时更容易对齐,而方形焊盘在某些高密度设计中可以提高布线空间利用率。

焊盘类型:阻焊定义焊盘(SMD Pad):阻焊层开口小于铜层焊盘,阻焊层直接定义焊接区域。这种设计可以增强铜层与基材的附着力,但长期可靠性可能略低于非阻焊定义焊盘。

非阻焊定义焊盘(NSMD Pad):铜层焊盘直接定义焊接区域,阻焊层不参与焊盘定义。这种设计在长期可靠性测试中表现更优。


SMD焊盘与NSMD焊盘对比示意图

···•••////BGA布线设计////•••···

BGA布线设计需要综合考虑信号完整性、电源完整性和制造工艺。

布线层规划:BGA封装通常需要多层板设计(如4层、6层或更多),以确保足够的布线空间和信号完整性。信号层与电源层应分离,以减少干扰。

布线宽度与间距:根据电流大小和阻抗要求确定布线宽度。高速信号线应采用差分对布线,并严格控制阻抗匹配。

过孔设计:BGA布线中通常需要使用大量过孔。过孔类型包括通孔、盲孔和埋孔,具体选择取决于布线密度和层数。过孔尺寸应满足制造工艺要求,并尽量减少对信号完整性的影响。

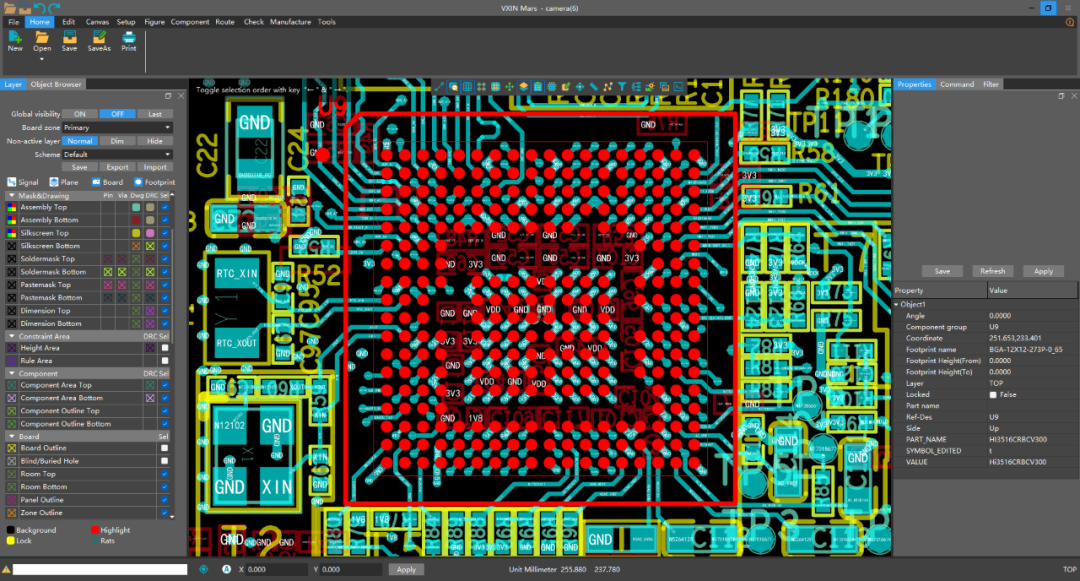

为昕Mars PCB设计BGA布线

···•••////热管理////•••···

BGA封装的高密度引脚和功率密度可能导致局部过热,因此热管理是设计中的重要环节。

散热焊盘:在BGA封装的中央或关键位置设计散热焊盘,并通过过孔连接到内层或底层的铜平面,以增强散热效果。

散热片与风扇:对于高功耗BGA器件,可以在封装顶部安装散热片,并配合风扇进行强制散热。

···•••////设计验证////•••···

完成BGA焊盘和布线设计后,需进行全面的设计验证,以确保电气性能、热性能和机械性能满足要求。

电气性能测试:包括信号完整性测试和电源完整性测试,确保信号传输无误且电源稳定。

热性能测试:使用热成像仪检测BGA封装的温度分布,确保散热设计有效。

机械性能测试:进行振动和冲击测试,验证BGA焊点的机械可靠性。


···•••////总结////•••···

BGA焊盘设计与布线是PCB设计中的复杂环节,需要综合考虑电气性能、热管理和制造工艺。通过合理的设计和严格的验证,可以确保BGA封装的高可靠性和优异性能。
