BGA生产工艺设计规则

随着电子产业技术的进步，芯片集成度不断提高，IO引脚数急剧增加，功耗也随之增大，对集成电路封装的要求也更加严格。为了满足发展的需要，BGA （Ball Grid Array）－球状引脚栅格阵列封装技术被应用于生产，它是在封装体基板的底部制作陈列焊球作为电路的I/O端与印刷线路板（PCB）互连，采用该技术封装的器件是一种表面贴装器件。

随着芯片产业的发展，BGA间距越来越小，布线越来越密，以满足更多功能，此时给生产带来了不少挑战：1）BGA焊盘到线路距离近，且BGA焊盘需要开窗，那么就需要有一定的安全间距，传统生产中达不到此间距的只能削掉BGA焊盘2）为了从BGA焊点内部引线出来，常规的做法是在BGA焊盘间做过孔引线，若BGA间距近就没有再加过孔，只能把过孔钻在BGA焊盘上……这些都给后期的SMT组装带来难度与风险，为此，我们更新设备与提升工艺，已解决了这两大难题：

■

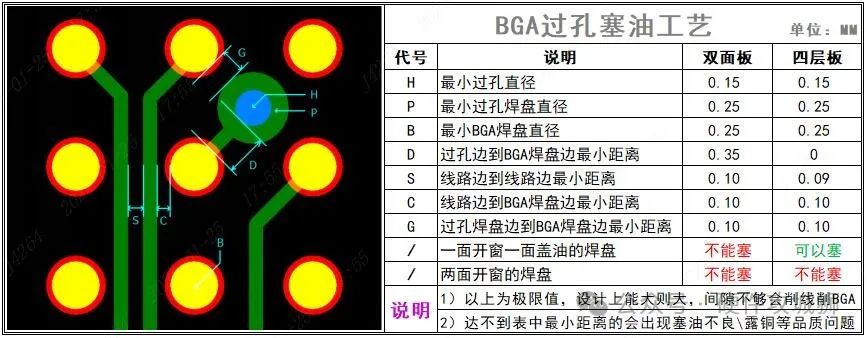

常规BGA过孔塞油墨生产工艺

■

高端BGA过孔盘中孔塞树脂/铜浆生产工艺

塞树脂/铜浆的应用，使盘中孔成为精密板布线的最佳选择。同时多层板更新了高端设备，可以制作更精密的BGA焊盘

提示：

1）盘中孔中间不能塞油墨，可以塞树脂或铜浆（铜浆相对树脂导热导电性能高），再镀平BGA盘中孔焊盘2）采用上述盘中孔塞孔工艺的，尽量把过孔（内径）做到0.2mm及以上，焊盘（外径）设计在0.35mm及以上。3）多层板少部分线宽可以做到极限0.076mm（即3mil），能够做宽的尽量按0.09mm制作。
