全网独家！射频干扰去噪与单点地PCB布局分析

最近有个微弱信号放大采集项目，其实项目本身并不难，但是变态的地方在于应用环境中有强辐射干扰，如果不加处理，会严重影响系统性能。

常规的金属屏蔽已经不能完全解决问题了，长导联线会有天线效应，吸收强辐射干扰，进而被仪表放大器采集到，在输出端以噪声形式出现。

我们先来看下只有屏蔽时的系统情况。

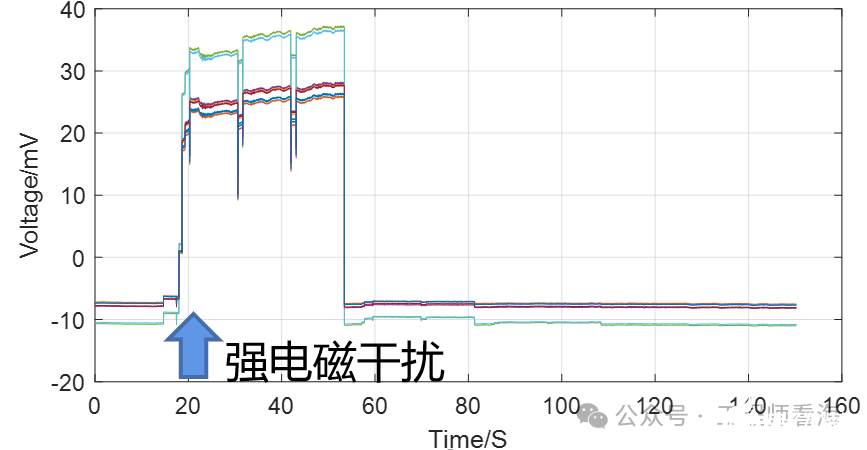

上图中，仅有金属防护时，当外界产生强辐射干扰时，整个系统的输出噪声明显增加，波动近50mV，这对于我们的亚微幅高精度采集系统来说，是致命的，必须加以整改！

根据仪表放大器特性，增加匹配滤波网络，抑制强磁干扰。

下图中，增加滤波后，当有电磁干扰时，输出噪声明显被压制，由上图的50mV波动，降低到下图的0.2mV波动，抑制效果明显，但是依然有明显的干扰噪声。

进一步，优化PCB布局走线，分割模拟地与数字地，约束模拟、数字回流路径，如下图所示。

整改PCB后，抑制效果进一步加强，时域上来看，干扰已基本不可见，后续，会对频域进行分析，进一步压制干扰。

上述内容，定性并定量讨论了干扰对模拟电路的影响以及处理措施，涉及到的知识点有《仪表放大器专项》以及《信号电路与系统新说》

学习一定要系统，只有立足基础，才能掌控全局！！！
