PCB引脚通孔与测试点间距评估

时间:2024-04-30 10:59

人气:

作者:admin

标签: PCB

导读:PCB引脚通孔与测试点间距评估-在PCB设计中,测试点和引脚通孔之间的间隙是一个重要的参数。根据您提供的信息,以下是测试点和引脚通孔之间间隙的相关内容。...

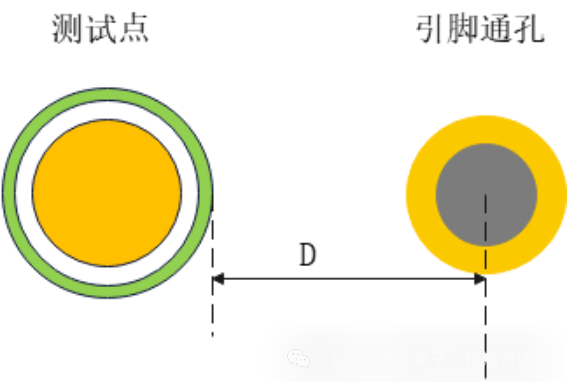

如下图所示,测试点和引脚通孔之间所需的最小间隙D。通孔器件引脚为125mil。


图:测试点至通孔器件引脚间隙

PCB设计中,测试点和引脚通孔之间的间隙是一个重要的参数。根据您提供的信息,以下是测试点和引脚通孔之间间隙的相关内容:

最小间距D为125mil:这是测试点和引脚通孔之间的最小可接受间隙。这个间隙是为了确保测试点和引脚通孔之间有足够的空间,以避免它们彼此接触或发生短路。

测试点和引脚通孔之间的间隙是为了确保测试点可以正常连接到引脚通孔,并提供稳定和可靠的连接。较大的间隙可以提供更好的安全保护,减少潜在的故障风险。

然而,需要注意的是,较大的间隙可能会占用更多的空间,并可能对PCB的布局和尺寸造成一定的限制。因此,在确定测试点和引脚通孔之间的间隙时,需要综合考虑设计要求和约束。

建议在PCB设计过程中与制造商和设计团队合作,以确定适当的测试点和引脚通孔之间的间隙,并确保满足设计和制造要求。这样可以确保测试点与引脚通孔之间的可靠连接,以及电路板的正常性能和可靠性。
