如何快速检测原理图中的元器件与PLM系统的一致

保证原理图中的元器件来源于公司的PLM系统、ERP系统的，是输出有效BOM的根源，初始BOM的准确率，能大大降低ECN的数量，提高生产备料的时效，缩短采购周期。然而，原理图设计过程中，由于人员操作、系统物料更新、图纸间电路相互拷贝等原因，经常出现原理图中的器件与PLM系统、ERP系统的物料信息不一致的情况，进而导致后续BOM的准确率降低，从而带来电子产品的生产问题和质量问题。

问题与挑战

为了保证元件的准确性，以往的元器件属性检查工作需要一页一页地搜索检查，发现不一致后，需逐一对器件进行更新操作，操作繁琐，耗费了大量的时间和精力。

应用新工具提升工作效率

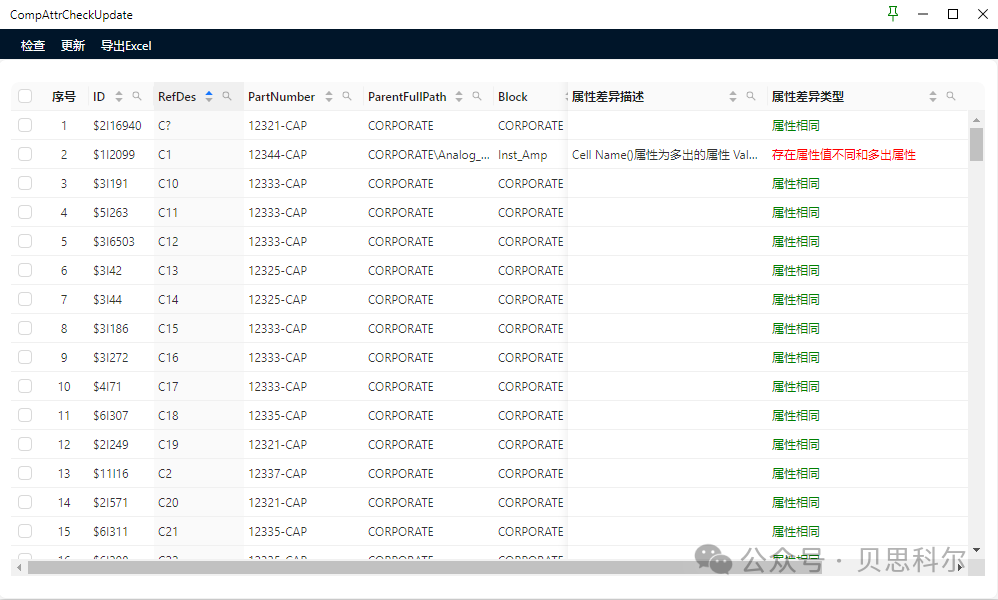

近期，我们引入了一款创新工具，该工具能自动快速获取原理图中的全部元器件，并报告不一致性，通过勾选就能进行快速更新，从而大大提高了元件属性检查及更新替换的效率。

工具同时支持自行设定需要检测的元件属性，已避免误检。

使用工具前后的对比

1. 使用传统方式进行元件属性检查及更新替换

对于每个原理图，我们需要逐页搜索检查，确认元器件信息与PLM系统、ERP系统一致。当发现不一致时，需要手动进行更新操作。这种传统方式操作繁琐，容易出现遗漏和错误，耗费了大量精力和时间。

2. 使用新工具进行元件属性检查及更新替换

通过引入新工具，我们能够快速获取并分析原理图中的全部元器件，并自动与PLM系统、ERP系统进行比对。工具会及时报告不一致性，用户只需勾选需要更新的部分，即可完成快速的元件属性更新和替换操作。这大大减少了人工操作的繁琐程度，提高了工作效率和准确性。

结论

总之，应用新工具在电子电路原理图中快速进行元件属性检查及更新替换，大大提高了工作效率和准确性。与传统的搜索检查方法相比，新工具的引入为我们节省了大量的时间和精力，使得元器件信息的准确性得到了有效保障。在不断发展和变化的电子产业中，我们将继续探索和应用新技术，以提升工作效率，为公司的电子产品制造质量提供保障。
