LCD屏和触摸屏的PCB设计

液晶显示屏（LCD）和触摸屏技术已经成为各种电子设备的核心组成部分，从智能手机到电视和医疗设备。在这些设备中，PCB的设计对于LCD和触摸屏的性能和可靠性至关重要。下面将讨论LCD屏和触摸屏的PCB设计要求，以帮助工程师和设计师创建出色的产品。

熟悉LCD和触摸屏的工作原理：

在进行PCB设计之前，了解LCD屏和触摸屏的工作原理至关重要。LCD屏使用液晶来控制光的传递，而触摸屏可以检测和响应用户的触摸输入。这些基本原理对于正确的PCB设计至关重要。

电路布局和信号完整性：

确保PCB上的电路布局考虑到信号完整性，以减少串扰和信号干扰。将LCD和触摸屏的电路与其他电子组件隔离，并使用适当的地面平面层和电源平面层来确保稳定的电气性能。

供电和电源管理：

为LCD和触摸屏提供稳定的电源是至关重要的。使用适当的电源管理电路来确保电流和电压的稳定性，以防止显示屏闪烁或不正常工作。

接口设计：

设计适当的接口电路，以连接LCD和触摸屏到主控制器。考虑到数据传输速率和信号完整性，选择正确的接口标准，如MIPI DSI（移动显示接口）或LVDS（低电压差分信号）。

地线和屏蔽：

正确管理地线是确保低噪声和高性能的关键。使用适当的地线布局和屏蔽技术来减少干扰，并提高信号质量。

PCB层次结构：

在设计PCB时，考虑多层板（multilayer PCB）的使用。这可以帮助隔离不同的信号层，降低串扰，提高信号完整性，并提供更好的散热性能。

1、所有的显示接口（不管是采用的是接口或者是FPC的形式的）尽量靠在板边放置，方便拔插。

2、主芯片与显示接口的位置不要放置的太远，尽量缩短走线的距离。

3、屏和触摸屏的去耦电容不能删除，靠近管脚放置；

4、LED背光IC的FB端限流电阻，请靠近屏座放置而不是DC-DC；

5、背光升压电路，请注意电容摆放及电源走线，保证电源的充放电回路最小；

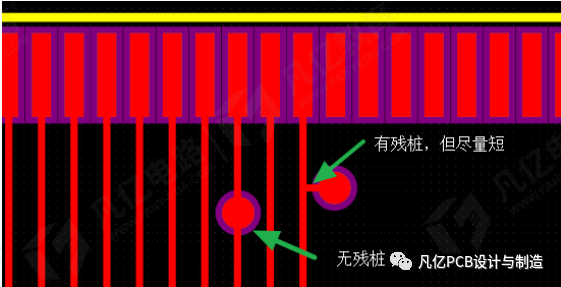

6、屏和触摸屏连接座如果有预留测试点，应靠近连接座，且走线上的残桩(Stub)尽量短，如图1所示。

图1预留测试点的摆放

热管理：

LCD屏和触摸屏可能会产生大量热量。确保在PCB设计中考虑散热措施，如散热器或散热垫，以防止过热并保持稳定的工作温度。

维护和维修性：

考虑到维修性，设计PCB时应确保易于访问和更换LCD和触摸屏。这对于产品寿命和维护成本都至关重要。

结论：

LCD屏和触摸屏的PCB设计是确保电子设备性能和可靠性的关键因素。正确的PCB设计要求工程师深入了解LCD和触摸屏的工作原理，以及如何优化电路布局、供电、接口设计、地线管理和散热措施。遵循这些设计要求可以确保产品的稳定性和用户满意度。
