摆脱自建库的繁琐，EDA元件库转cadence原理图封装

准备工作…，需要有立创账号（立创商城，立创eda账号通用），电脑需要具有/下载Altium Designer和Cadence软件；

1.进入立创商城（网址自行百度），搜索你需要用到的元器件（文中以CH340举例），首先如图中1找到对应元器件，点击详细：数据手册；

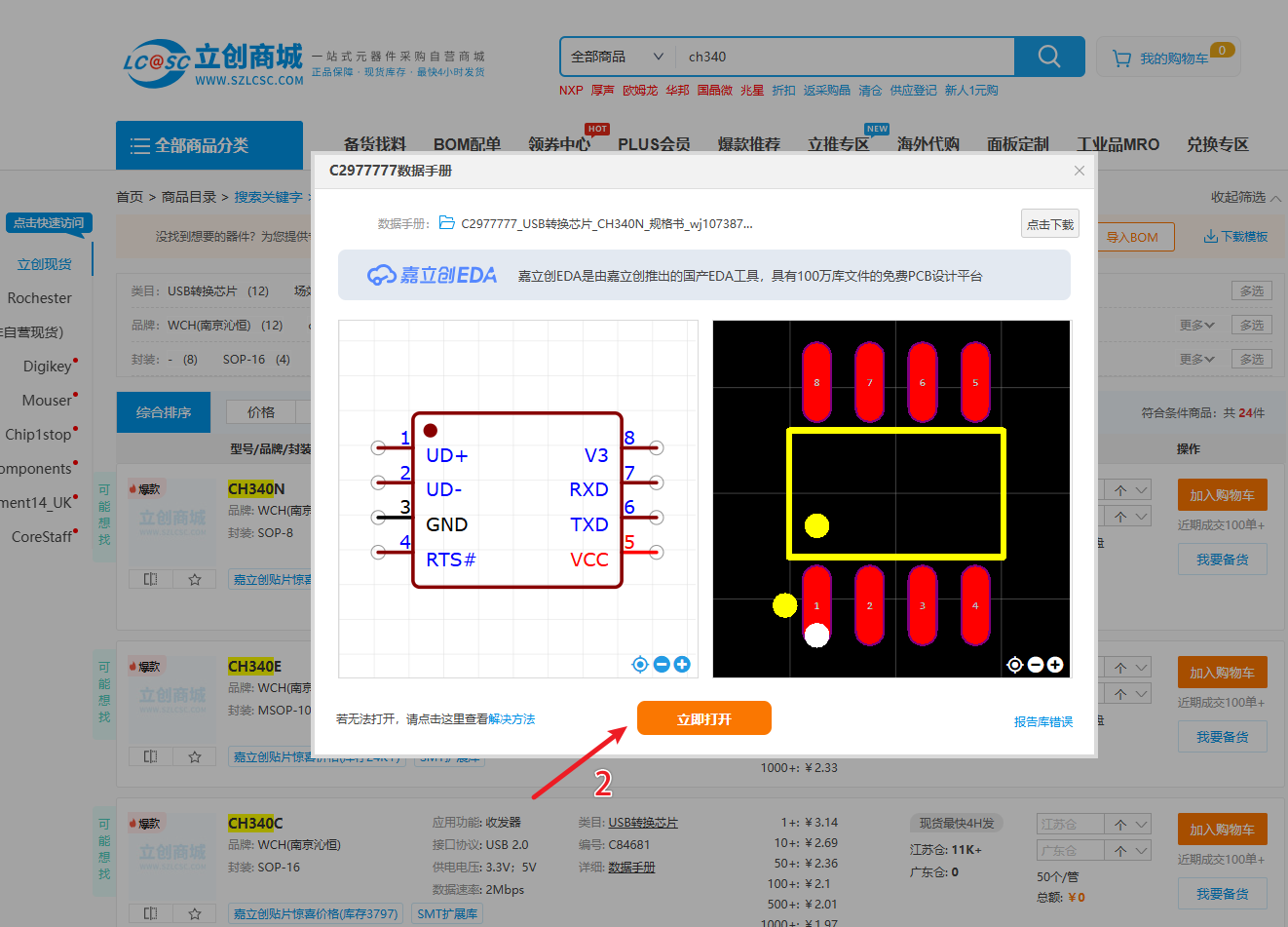

2.进入对应元件的数据手册、元件封装和PCB封装的预览界面，点击图中2，立即打开；

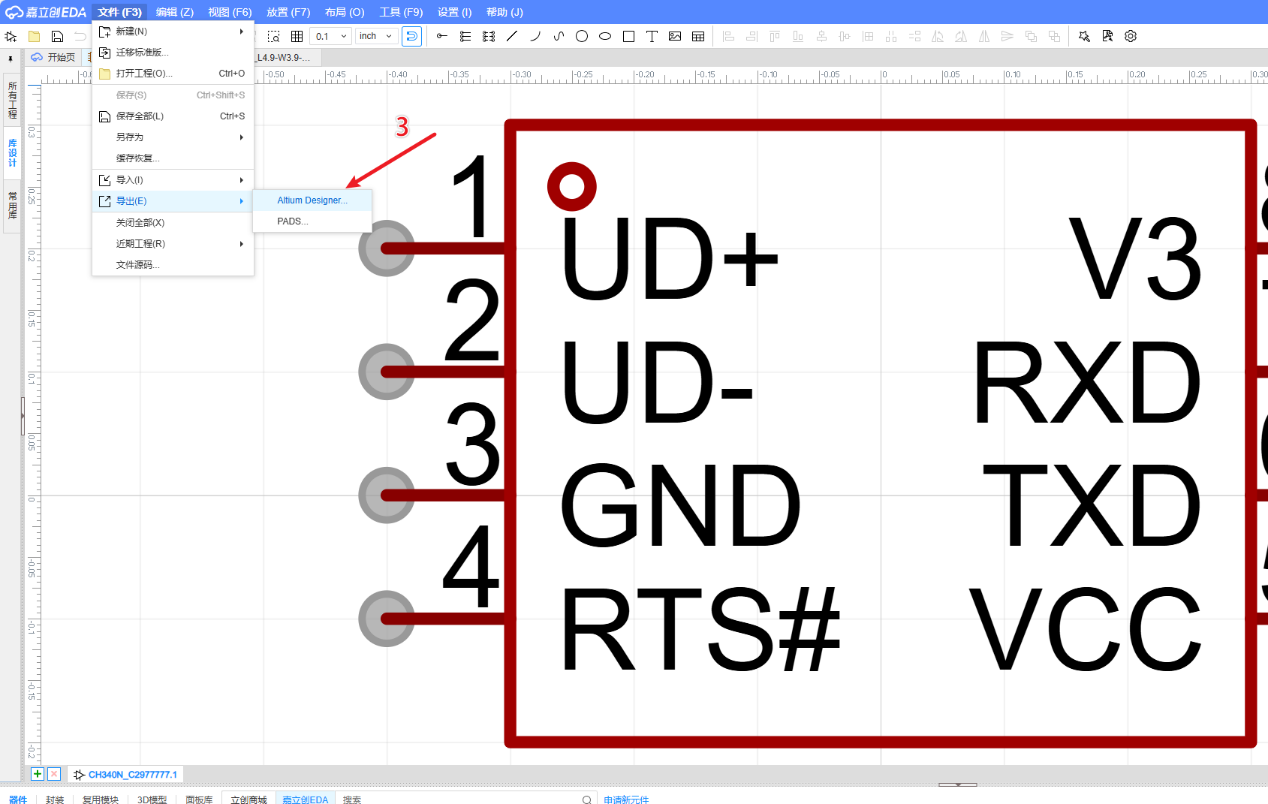

3.进入立创EDA的网页版，页面加载中会出现元件封装和PCB封装的详细图，如图中3，选择元件封装，依次点击：文件→导出→Altium Designer；

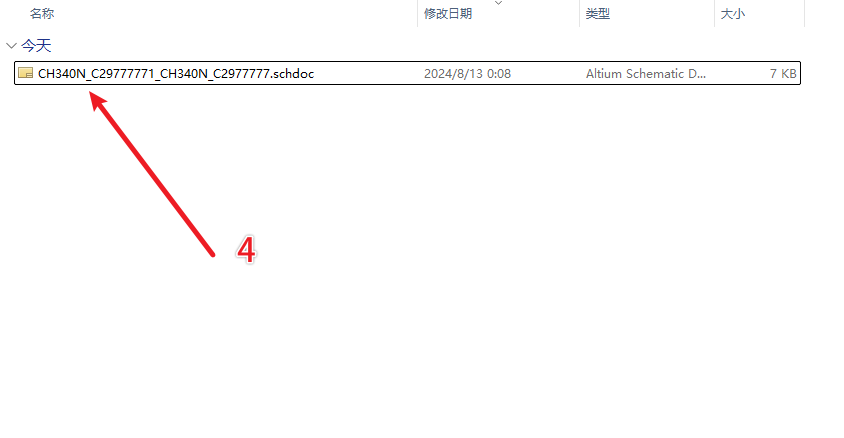

4.导出后就会在浏览器默认下载文件夹内出现一个Altium Designer文件类型的.sch的原理图文件；

5.使用Altium Designer打开该原理图文件，依次点击：设计→生成原理图库；

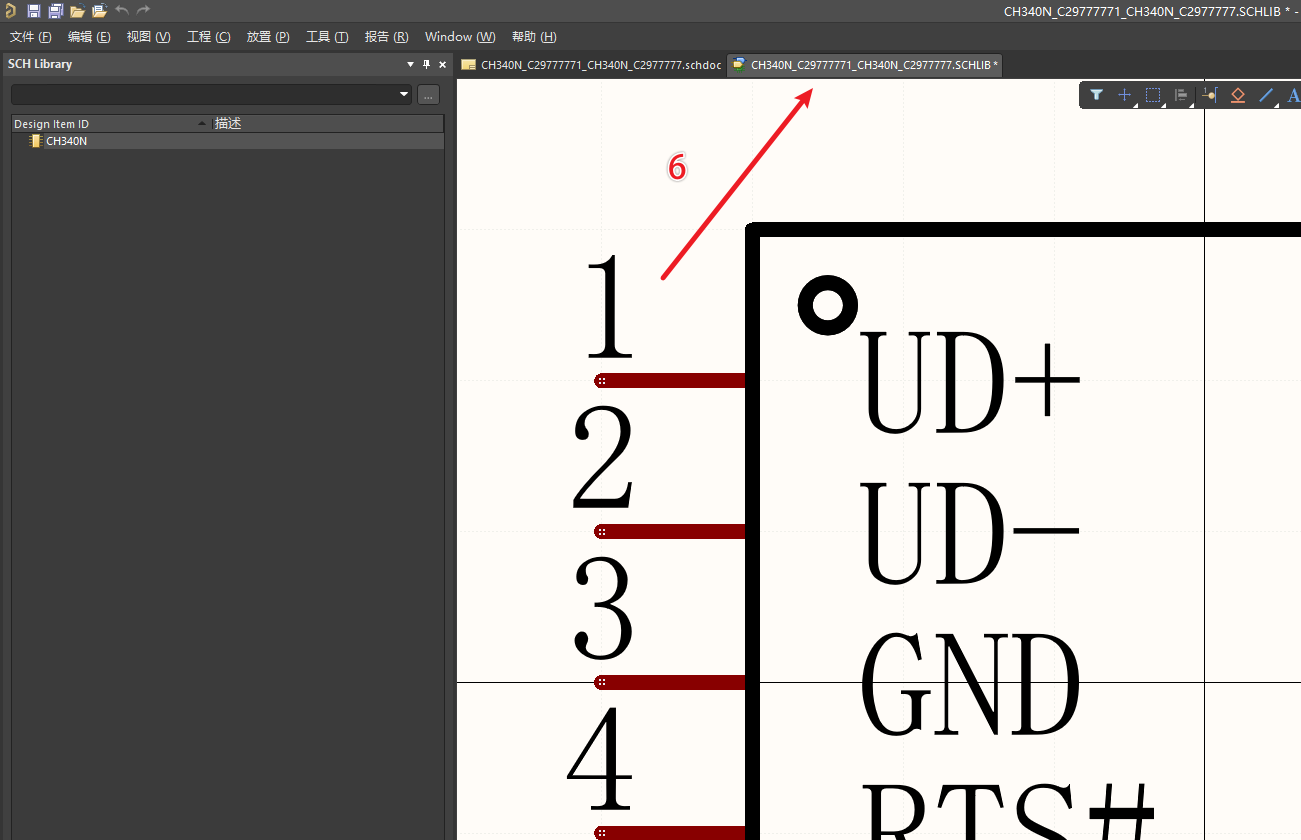

6.随后就在Altium Designer界面生成一个元件库文件；

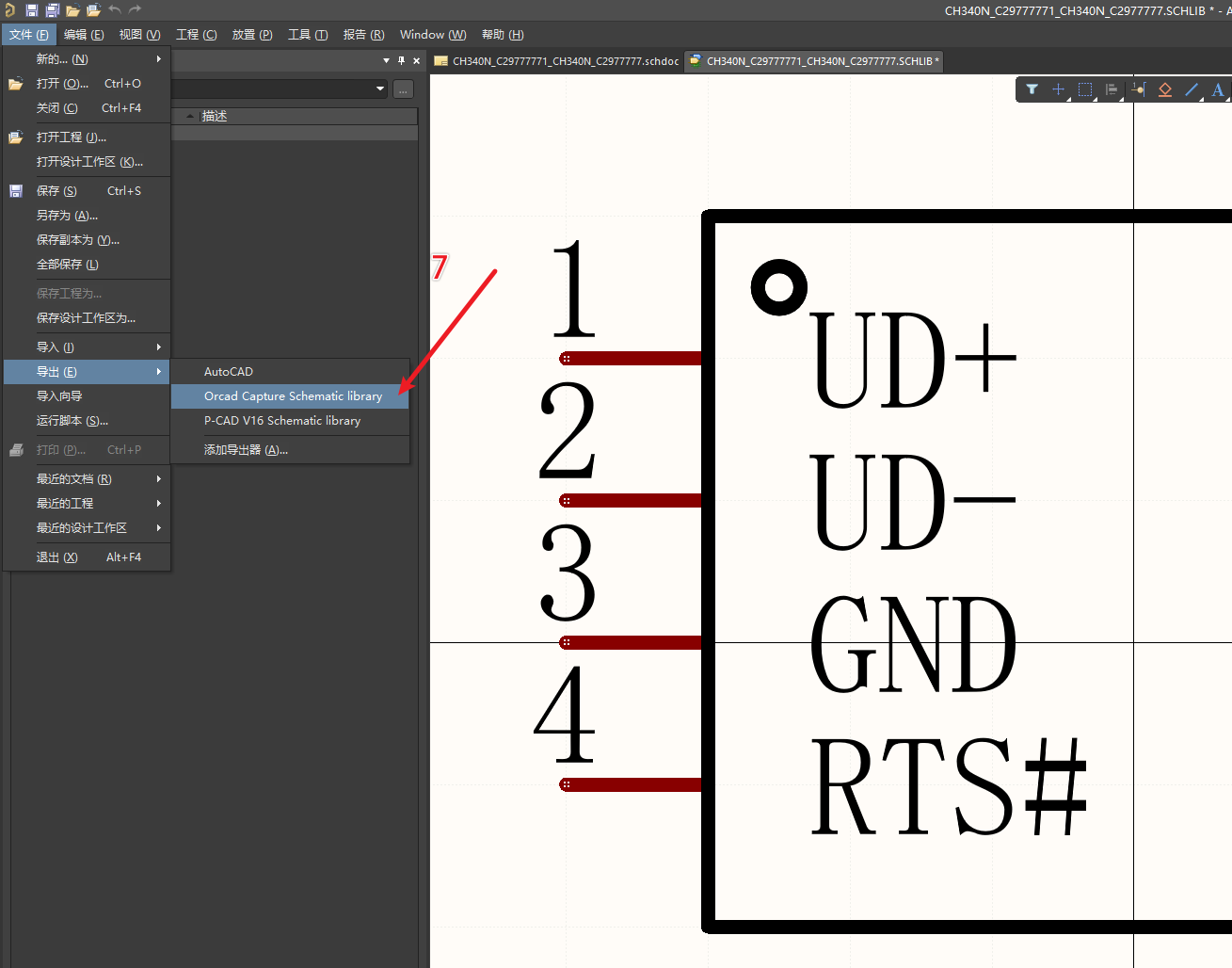

7.依次点击文件→导出→Orcad Capture Schematic library；

8.关闭Altium Designer，

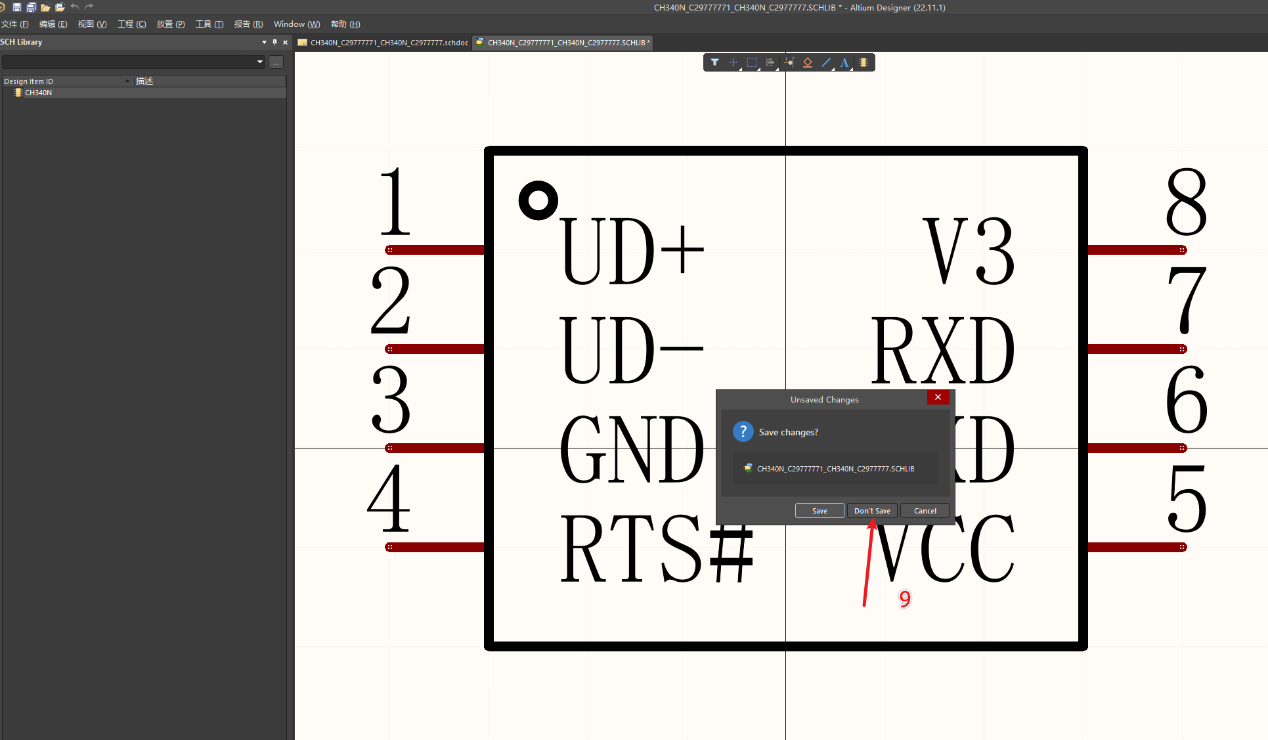

9.选择Don＇t save ;

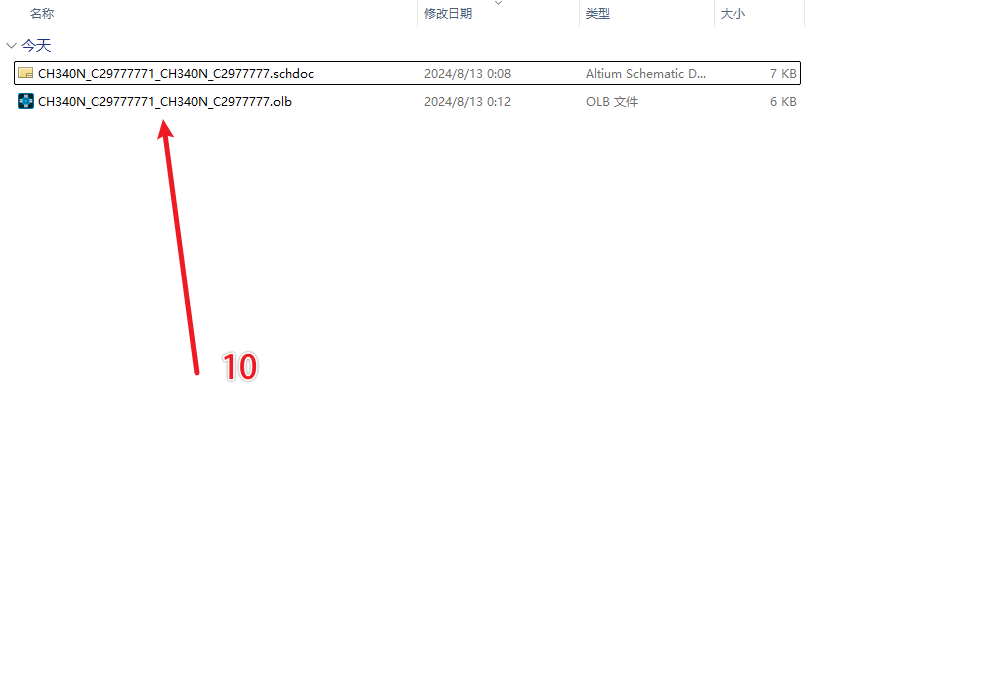

10.接第7步，原文件夹生成一个Cadence的元件库文件.olb；

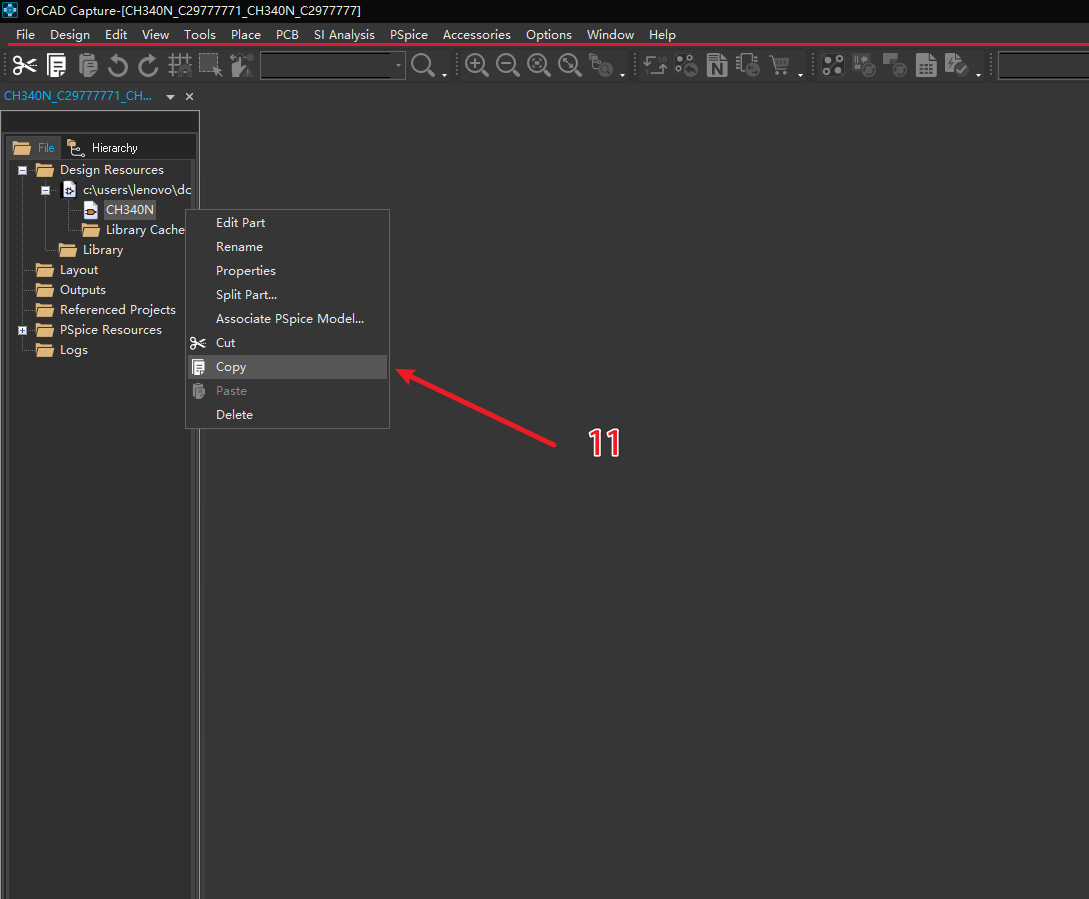

11.使用Cadence软件的Orcad,打开第10步的元件库.olb文件，选择对应元件右键→Copy；

12.打开我们电脑之前自己用过建好的Orcad元件库；

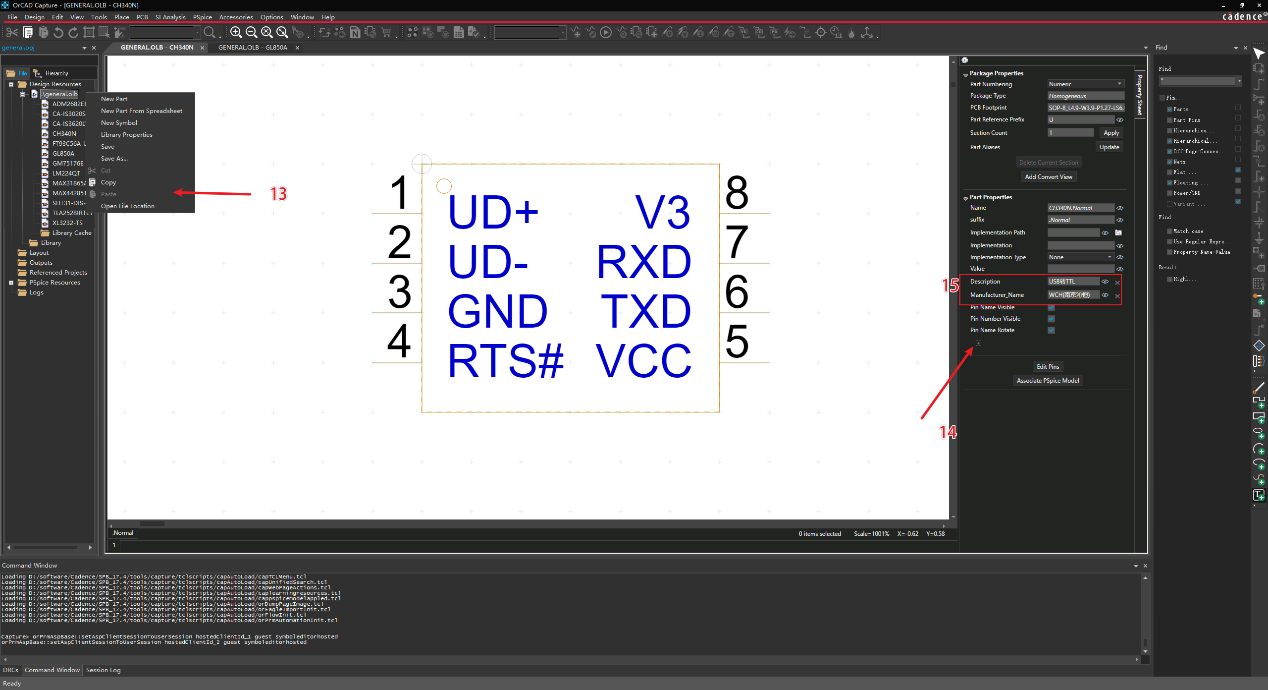

13.把第11步复制的元件封装可以复制到自己对应类型的元件库里，可以给元件添加描述、厂商信息等。

谢谢阅读，点赞收藏，后面分享更多实用技巧！
