“一站式” PCB 设计 第一期：课程总览及 Allegr

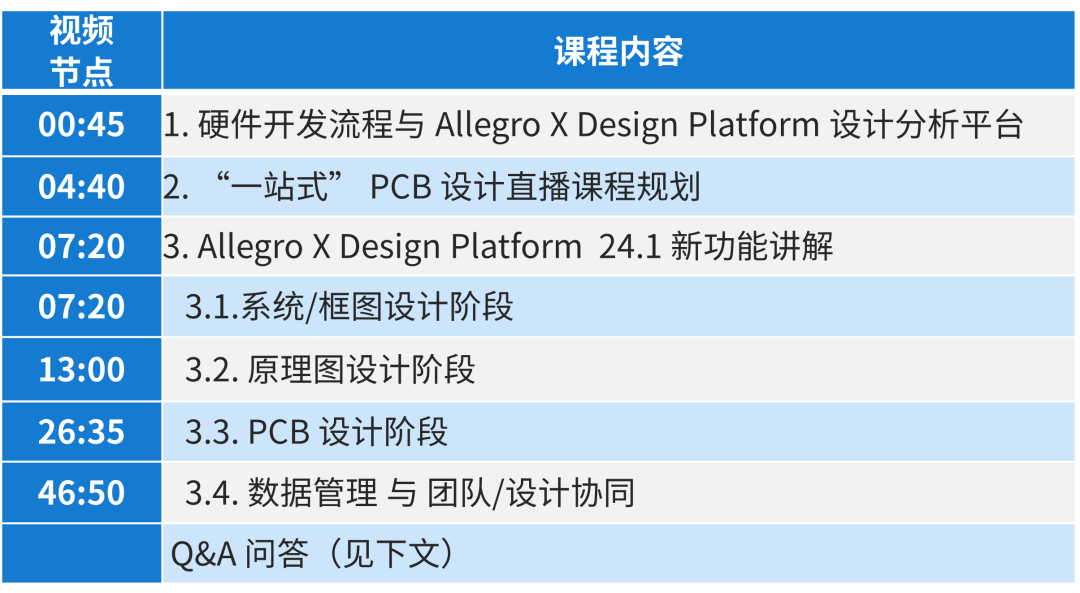

回放视频包含完整课程和demo演示；视频节点和课程内容如下表所示。

现场问答已精简、整理为文字版并收录在课件PPT中，方便大家快速查阅。

直播问答整理如下，供大家参考。

现场来不及提问、或错过直播的观众可以在后台留言提问，我们会转给相关技术人员进行解答。

也欢迎大家就培训本身的改进意见给我们留言，我们会根据大家的反馈调整今后的培训计划。

Q1

Allegro X PCB Designer 有自动绕等长功能吗？

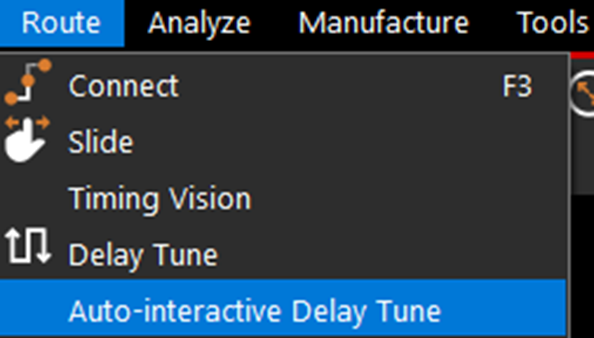

答：Allegro X PCB Designer 支持自动绕等长。指令 Route -> Auto-interactive Delay Tune，如图所示：

Q2

原理图互联怎么检查准确性？

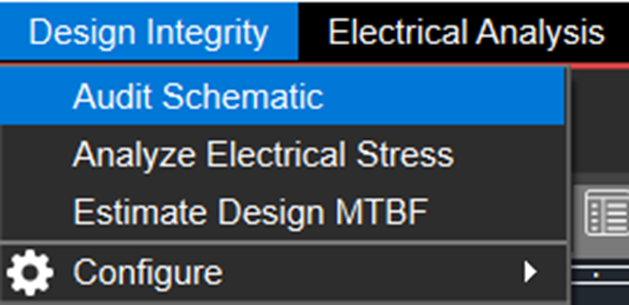

答：Allegro X System Capture 的 Audit Schematic 功能可以检查原理图的连接。如图所示：

Q3

原理图窗口能直接打开 PCB 文件吗？

答：Allegro X System Capture 支持在原理图设计窗口中打开 PCB 文件。

Q4

网表是否还需要导入导出？

答：使用 Allegro X Design Platform，原理图完成设计后，可直接输出到 PCB 设计环境，用户在 PCB 环境中可直接开始设计。当然，也可以选择传统的方法：从原理图中导出网表，再新建 PCB，导入网表，启动设计。

Q5

精细化差分信号设计，有哪些措施，精细化到什么程度？

答：精细化设计差分信号常见的措施包括 P/N 信号等长，阻抗连续、不跨分割、相邻层挖空等等。具体的规则数值、精细化程度跟信号速率、板材选择、层叠方案等有关，需根据仿真结果来确定。

Q6

高频差分线控制等长，走哪种线更好，45度还是弧线？如何确定 P 和 N 之间的长度差？

答：如果高频信号的频率不是特别高，实际布线空间紧张，使用45度线来做等长可以满足要求。如果处理超高频信号，且实际布线空间不紧张时，弧线等长更有利于信号完整性；P/N 之间的长度误差值需根据实际情况来仿真确定，常见控制误差范围为 5mil-10mil。

Q7

Analysis Model Manager（AMM）支持模型赋予吗？

答：AMM 支持模型赋予，也可以导入外部模型库，还能创建模型。

Q8

有 3D 堆叠的 PCB 设计吗？

答：有，对产品小型化要求极高的项目可能会用这样的技术，将多层电路板在垂直方向上堆叠起来进行设计。

Q9

EMC 仿真方面，PCB 设计上如何考虑？

答：从布局方面来看，不同功能的电路需分区设计，比如数字电路、模拟电路、电源等；从布线方面来看，用专门的 GND 层来确保接地良好、差分信号等长、避免锐角转向等；从整板来看, 使用相应的屏蔽方案亦有助于 EMC。

10

多人共同设计一个 PCB，只连局域网内服务器就可以吗？

答：是的，只连局域网内服务器就可以。

11

TCL 语言，脚本语言 SIKLL 是否有淡出的趋势？

答：TCL 和 SKILL 没有淡出趋势。TCL 在 EDA 领域依旧被广泛使用（编写自动化测试脚本、实现工具之间的交互等）。SKILL 主要用于全流程的定制化功能，比如：设计数据的提取和检查。

12

有系统的操作教程吗？

答：Allegro X 有系统的帮助文档，对每个指令都有详细的解释。另外，我们在 B站 也分享了很多操作视频，欢迎点击这里观看。

13

24.1 版本对电脑配置有什么要求吗？

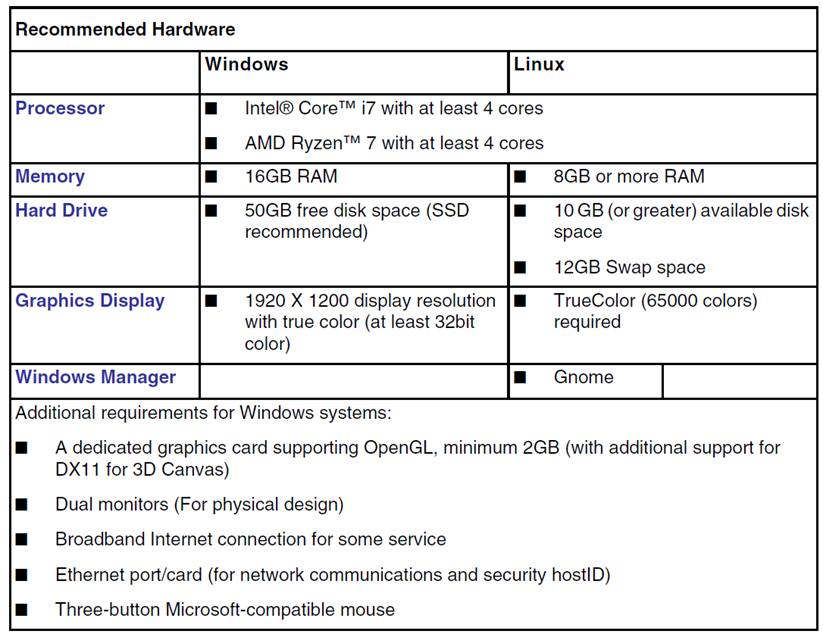

答：24.1 版本的通用产品配置请见下图。

Allegro X Pulse、Allegro X Advanced Package Designer 和 3D Design Viewer 的配置需要结合用户需求，具体请询问 Cadence 销售团队或授权经销商。
