拆解POS机内部：PCB板上蛇形线设计的秘密

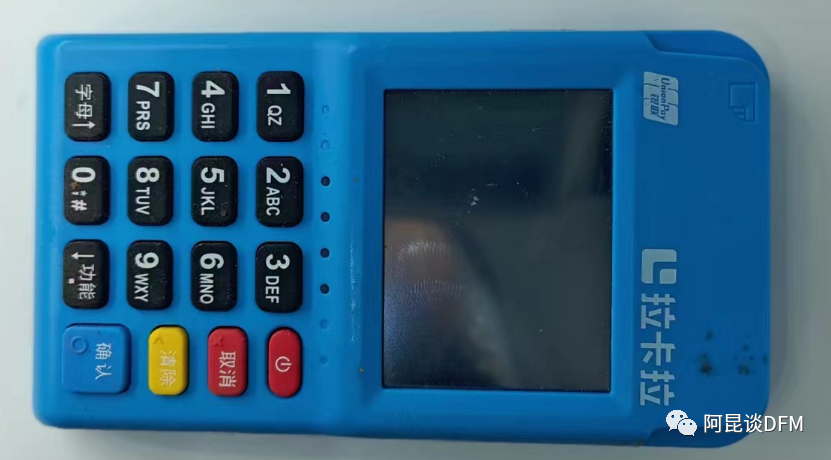

今天拆一台POS刷卡机，是不是感觉很熟悉，缺钱的时候是不是想到它了。

这不是手机，是一台通讯功能的刷卡机，可以直接用来刷信用卡，无线收发，所以我们可以想到设备里是必需有通讯模块的。

4个螺丝拆开了后盖

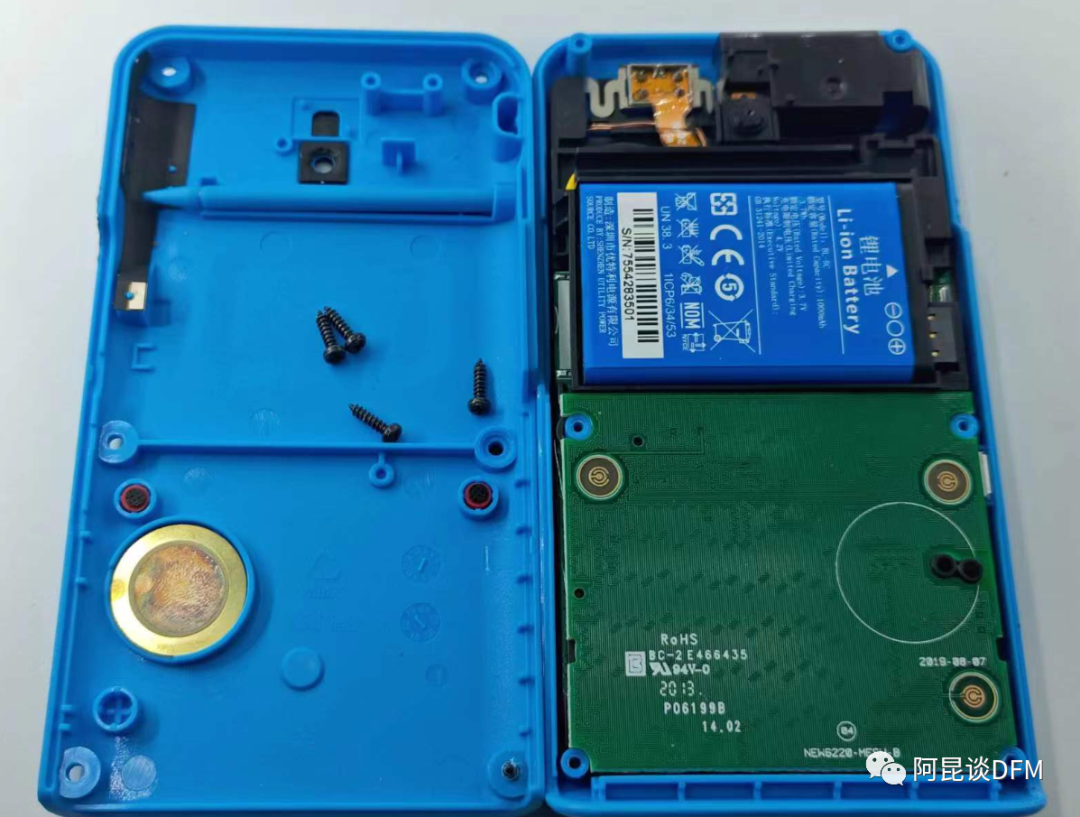

拆开后盖，一个诺基亚进代的可拆电池加一个啥也没有的PCB板绿悠悠的出现在眼前。 可能是我肤浅了，谁说PCB上啥也没有，凑近看一看。

看清了不

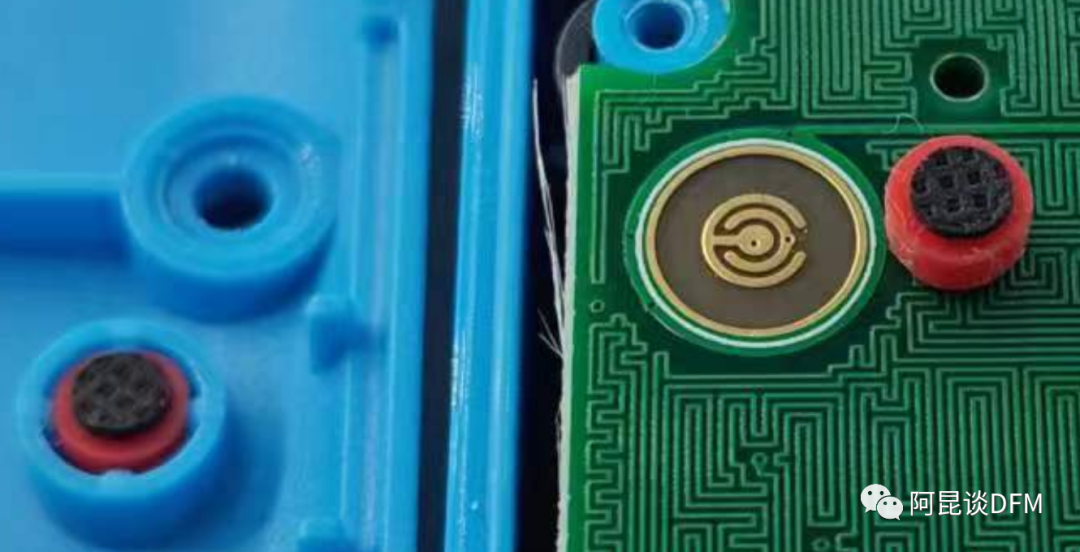

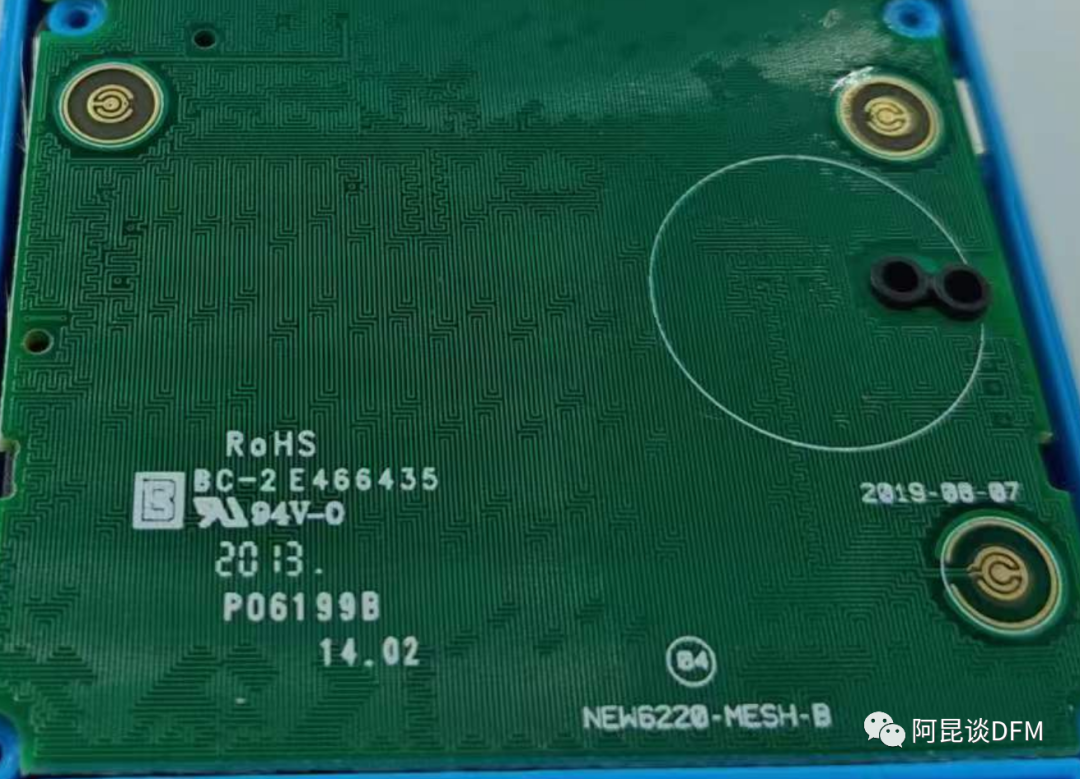

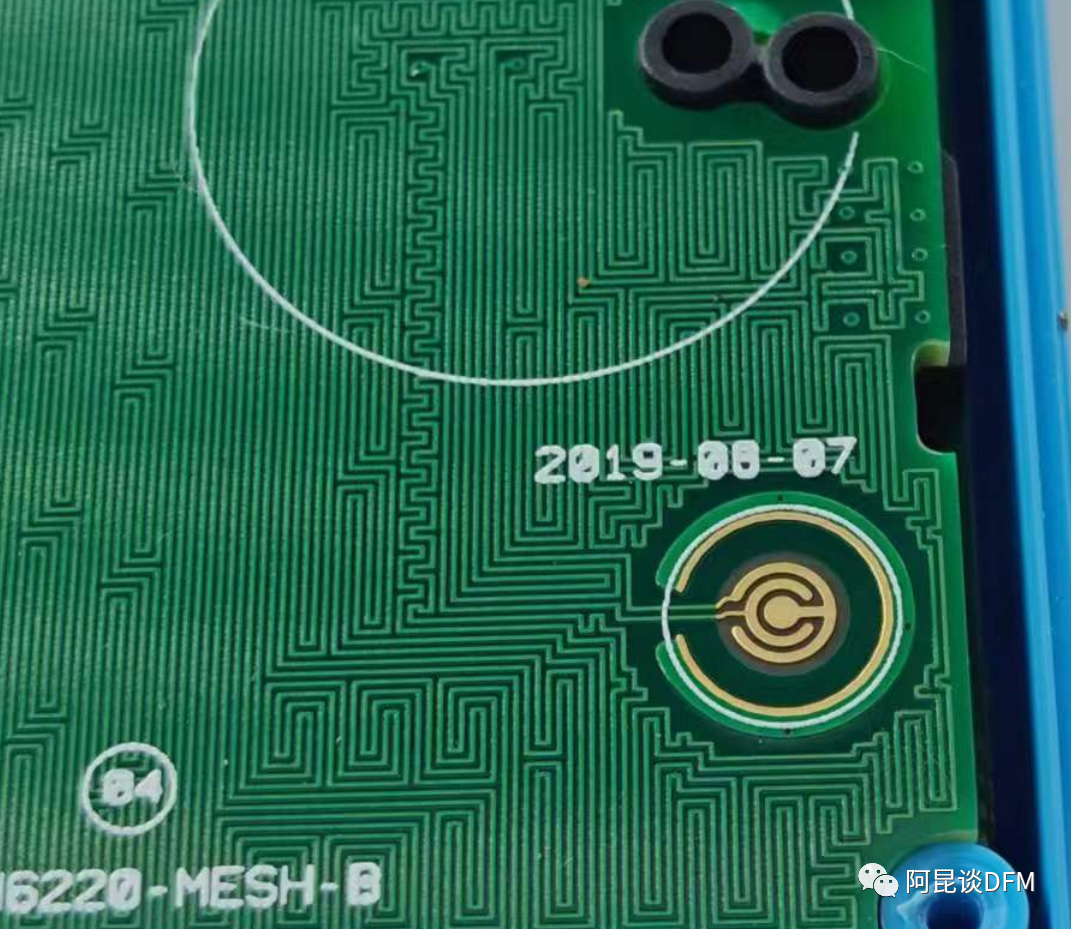

全是夸张的蛇形线，这些应该不是信号线，大概率是天线，你刷完银行卡后，你的钱就是通过这些PCB走线转移到你的银行卡或银行了。

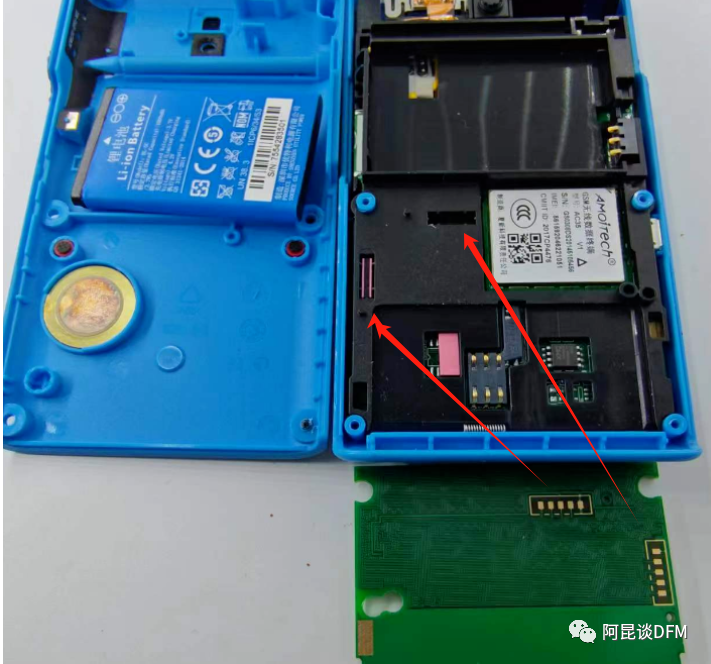

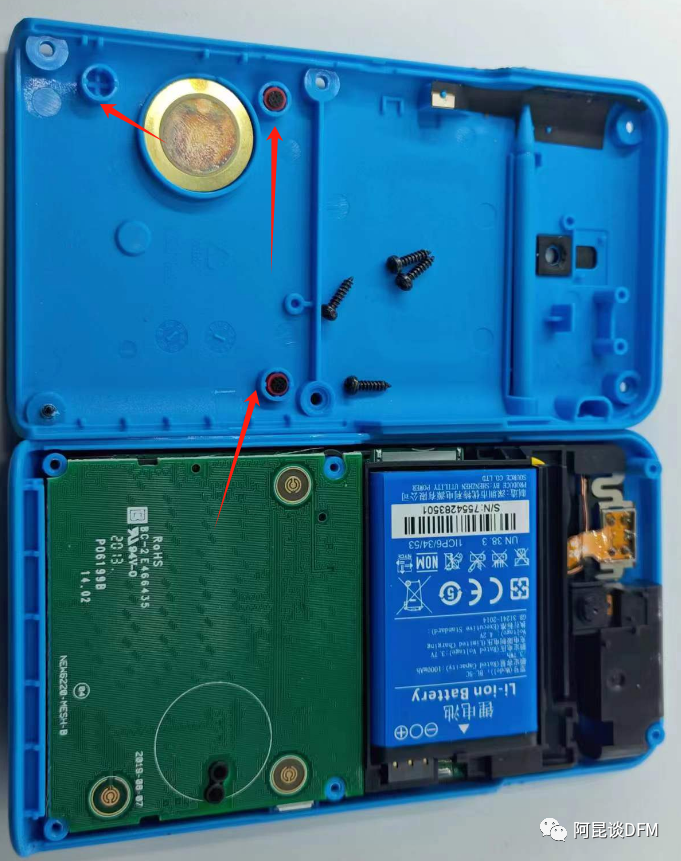

有没有注意到后盖上有放置了3个红色导电胶垫，和PCB上的金手指接触，分析大概是天线的几个端点引出，以更利于信号的发射接收。

    直接取下电路板，发现了2个红色的零件，近看是个导电胶。

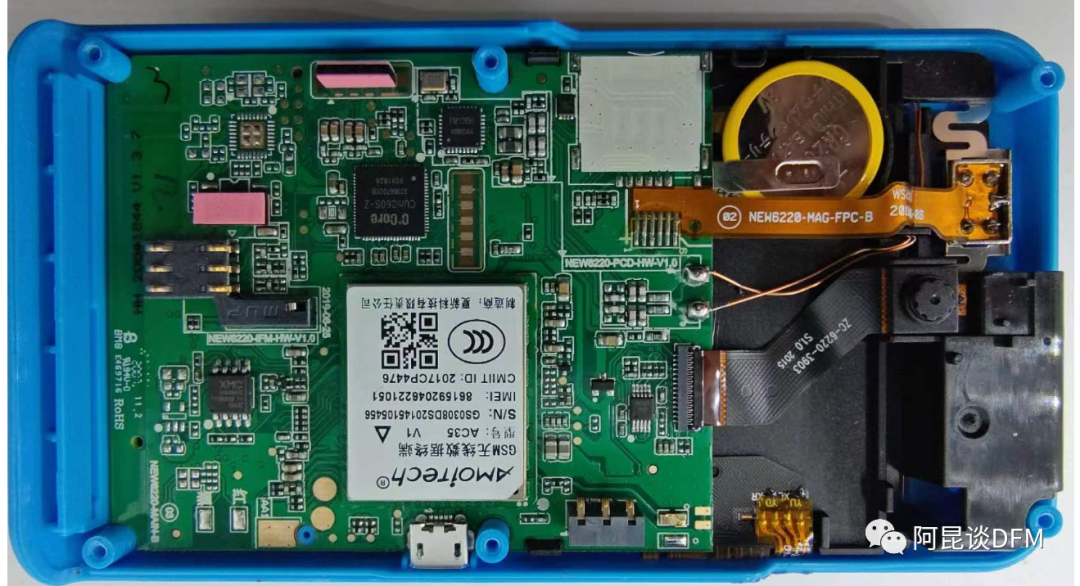

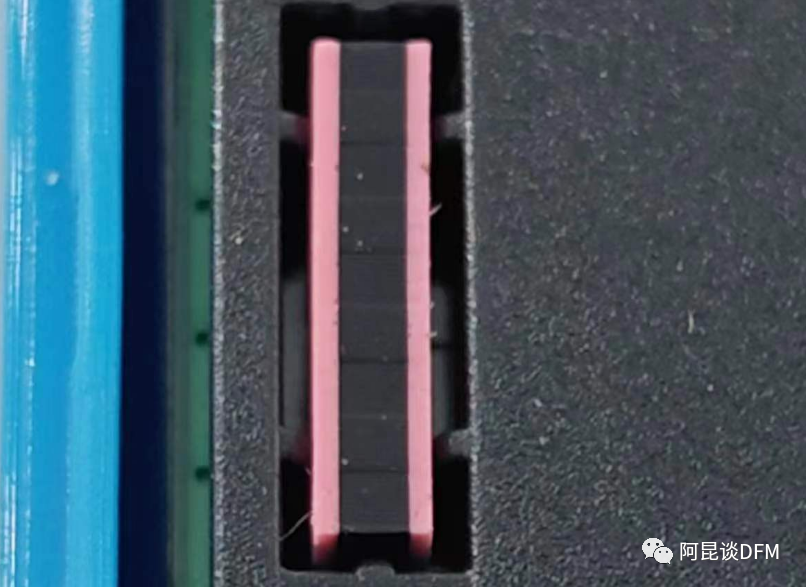

可以看到导电胶表，有凸出部分，就是靠这个把上下PCB的金手指连接。 继续拿掉黑色支架件，下面主板出来了。

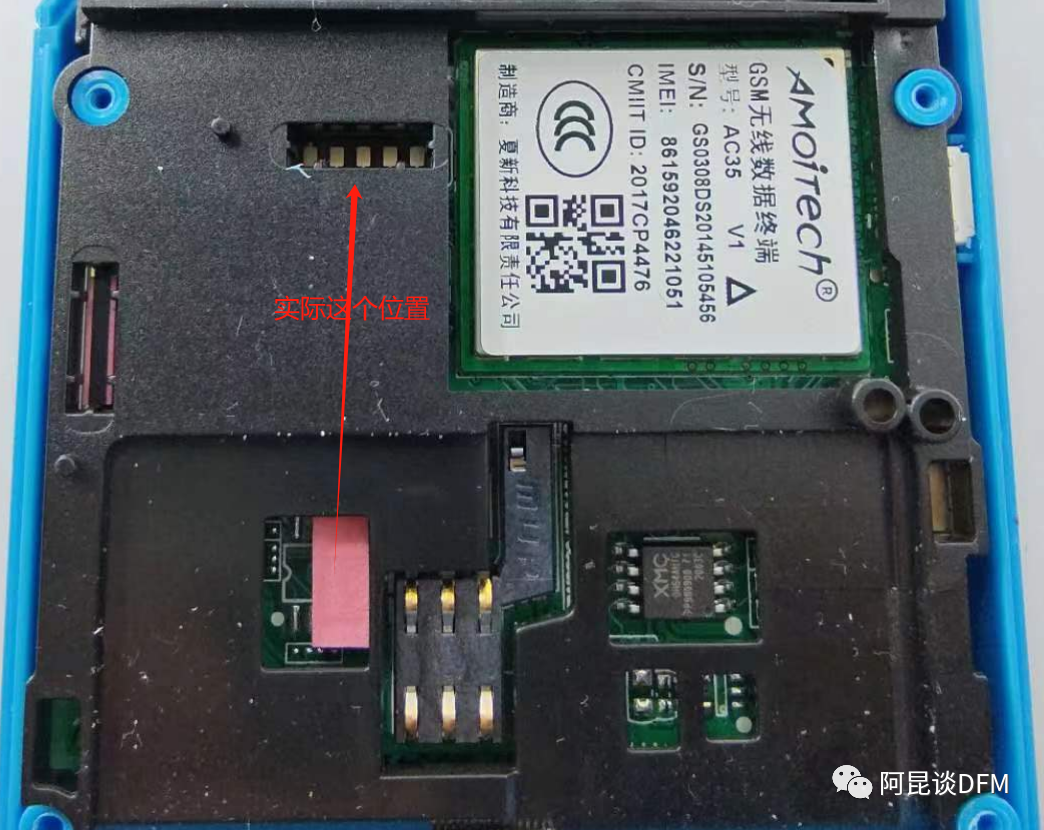

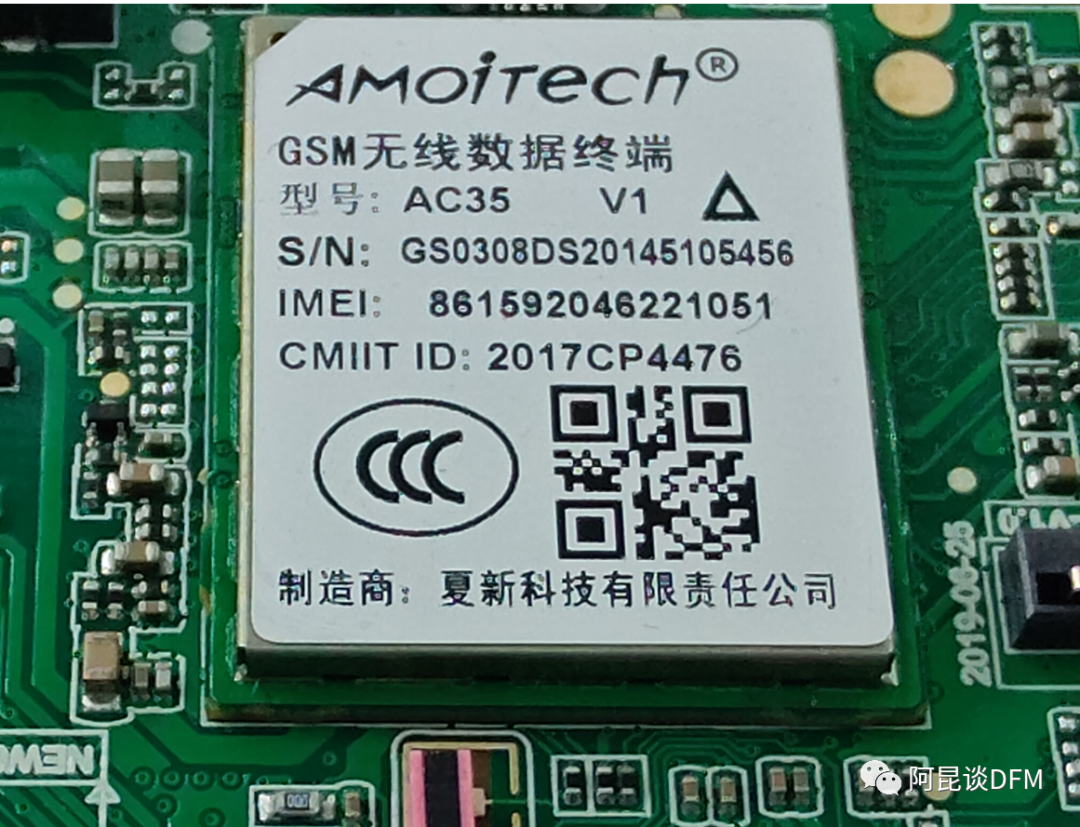

这就是一个GSM无线通讯模块

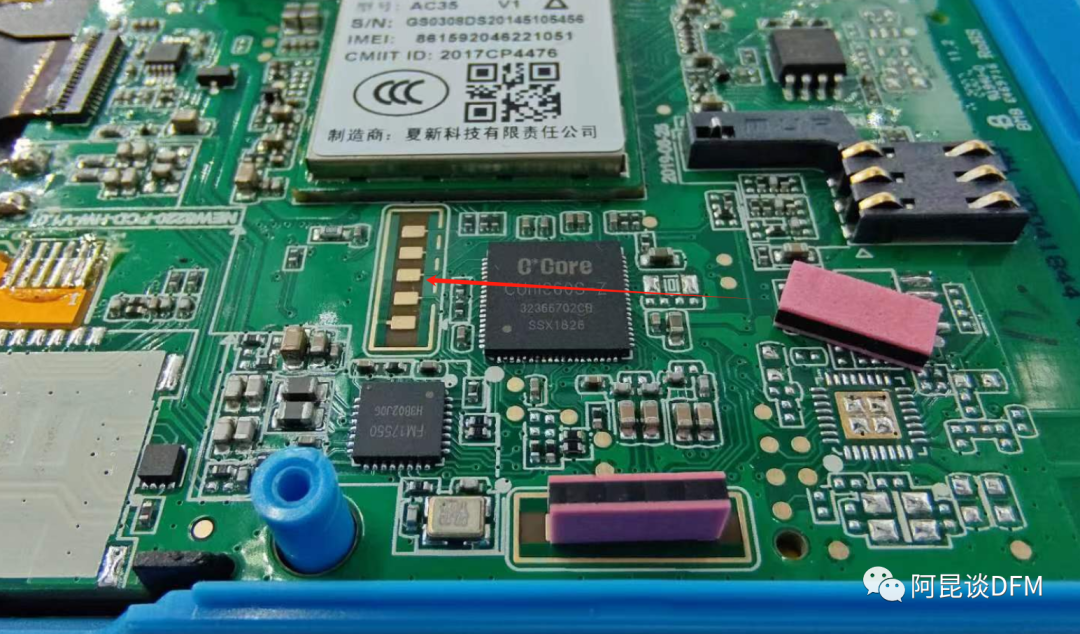

可以看到主板上的金手指连接部分。

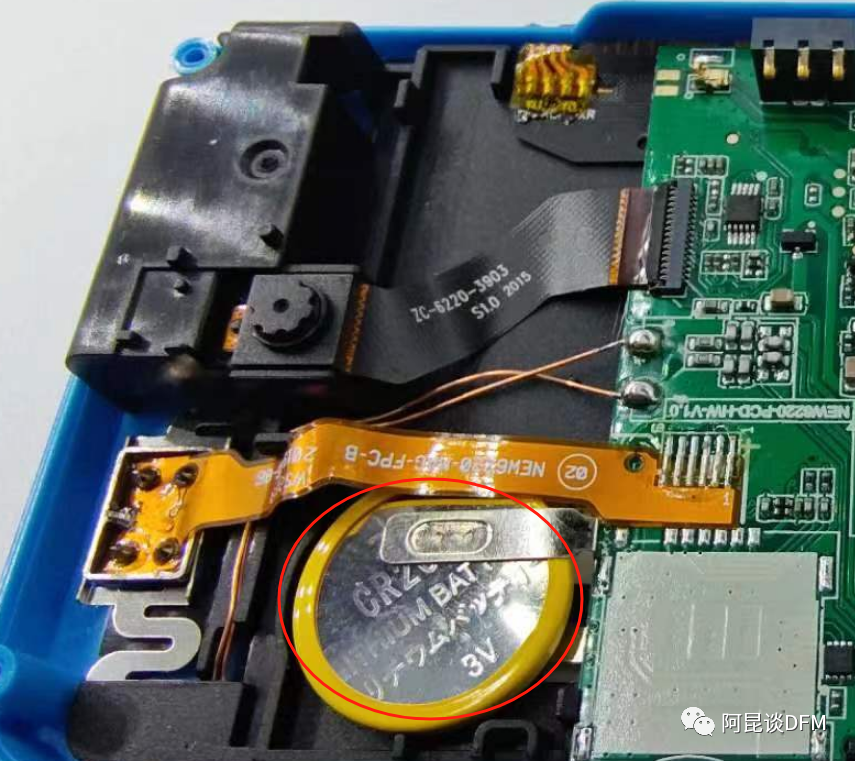

里面还有一个电池，这就和电脑主板一样，保芯片存储的一些信息记录。

把主板拿出，反过来看看。

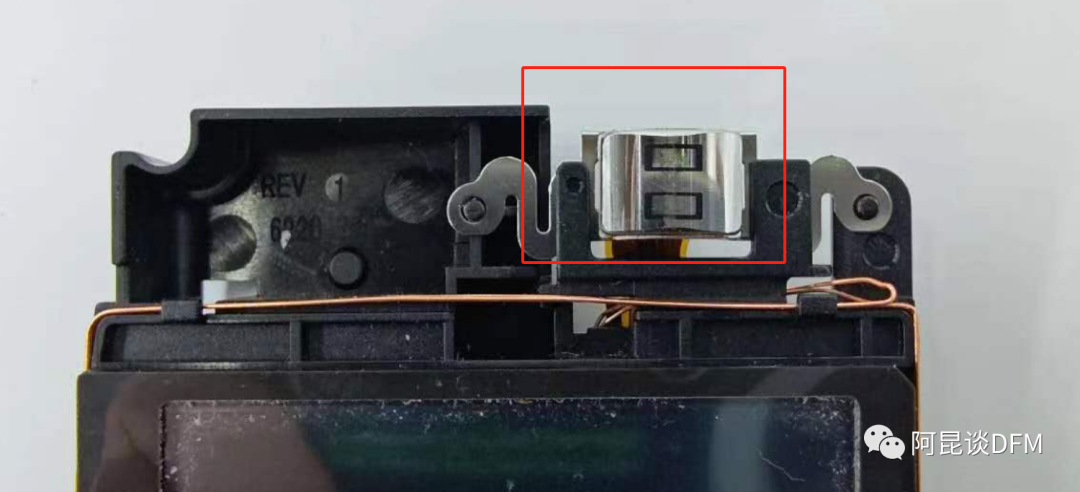

这个磁头怎么和以前我们用的磁带随身听的磁头这么像，这个磁头就是用来读书信用卡上的磁条信息的。

磁头和主板连接方式。

还发现了2根焊接的铜丝

这个作用大概增强信号用

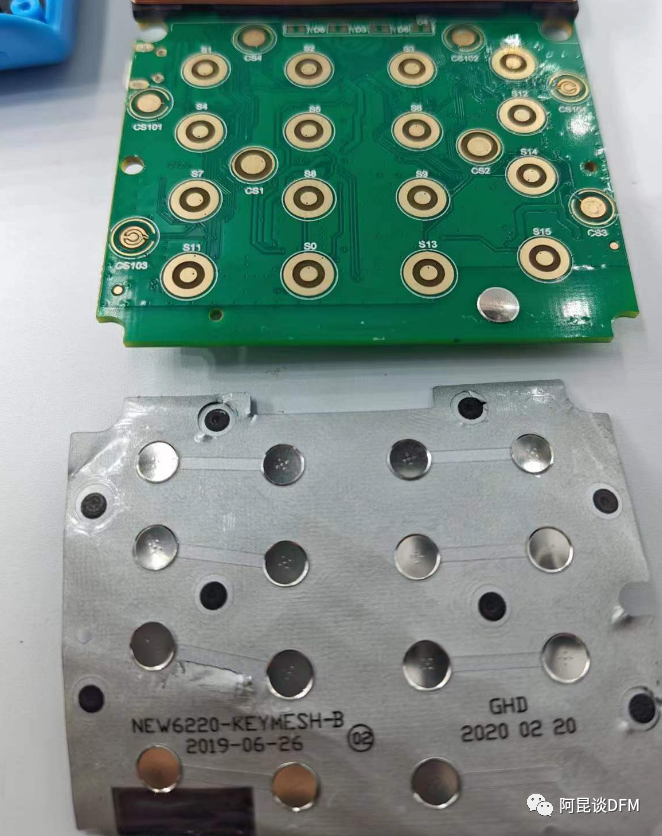

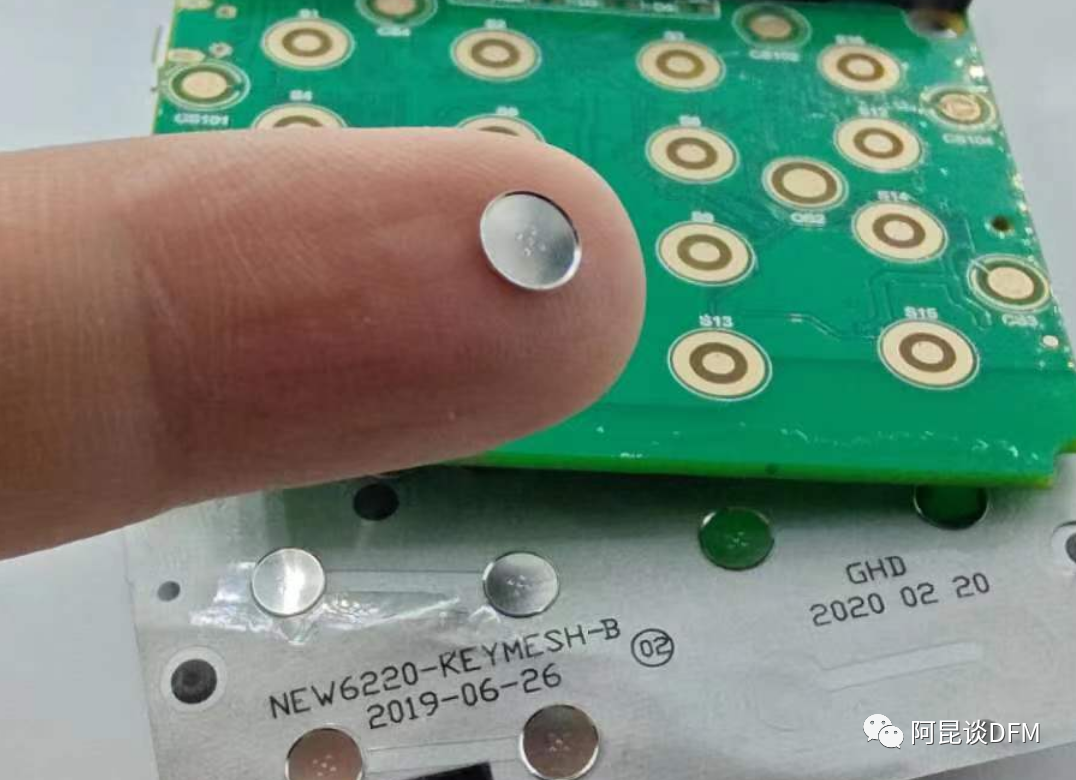

撕开黑色胶布，这就是按键了，采用的是不锈钢锅仔片，通过按压PCB上的金手指实现功能。

属于很多遥控器、及以及 以前功能大部分手机的按键设计。

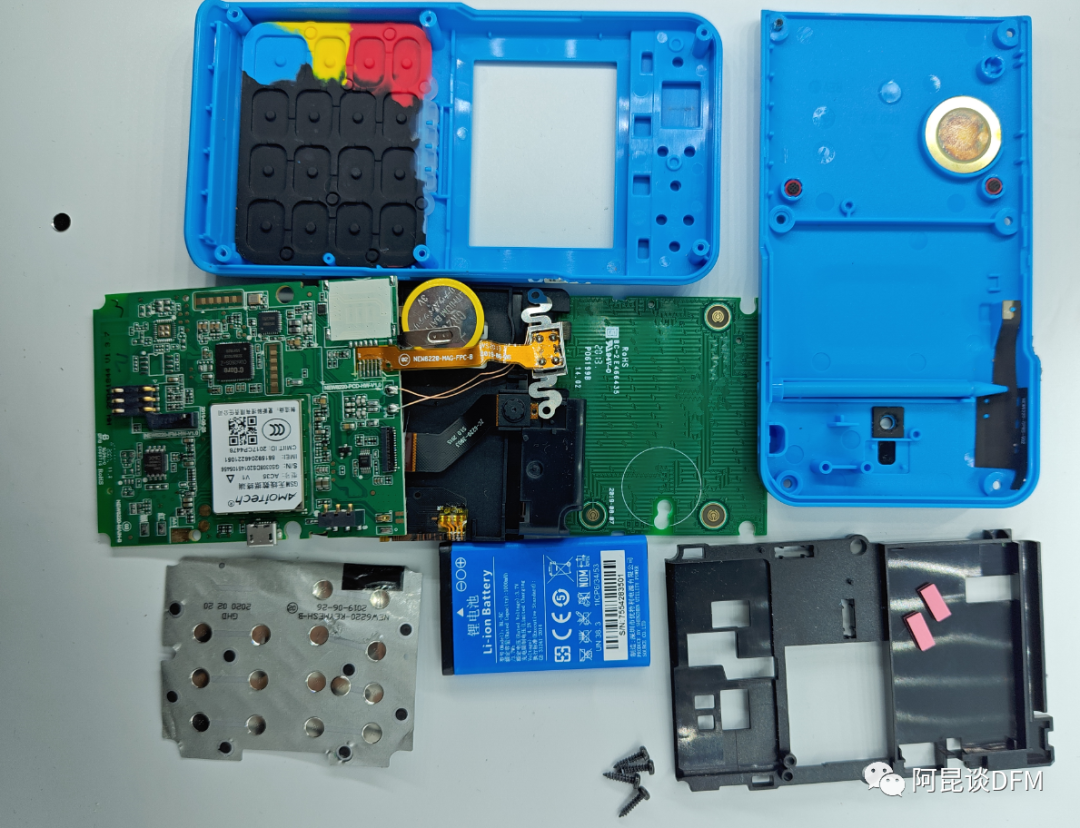

最后来张全家福！       这台POS的结构设计也不错，整机就4个螺丝，内部其它全靠结构设计稳固，还是不错的设计，工程师！ 因也属于无知探索，本文可能有些说法不准确，欢迎大家私信指出！
