怎么检查PCB走线？PCB布局？可制造性？一款免费

公众号后台回复：DFM

对于硬件工程师而言，最紧张的时间节点就是发板前夕，画好的PCB要出Gerber文件给工厂，这Gerber文件是一定要仔仔细细检查，以前我一直用CAM350，这种检查纯靠“眼力”，简单的板子还好，遇到复杂的板子，纯靠肉眼检查的话，难免有遗漏，以至于每次发板，总是提心掉胆，尤其是第一版硬件。

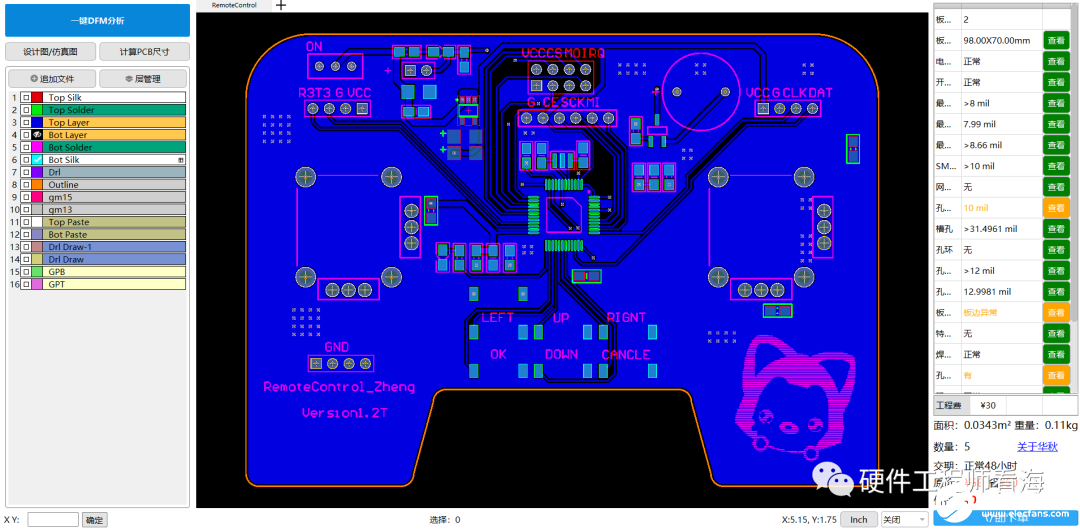

今天推荐一款比CAM350还好用的软件，电子发烧友论坛出品的《华秋DFM》，支持Allegro、Altium、Protel、PADS、Gerber等文件，我特别喜欢它可以“一键DFM分析”，自动检查设计中的一些错误，避免了繁琐的人工检查，大大提高效率，再也不用提心吊胆的发板子了。

软件会自动同步PCB文件，检查ok后可以直接下单。更重要的是，这个分析软件完全免费，需要的同学可要抓紧上车（下载链接在文末）。

所谓DFM（Design for manufacture），指的是面向制造的设计，简单地说，就是使设计适合生产的要求，设计要充分考虑生产的情况，让设计出来的能够稳定生产出来。DFM是PCB设计、生产中，非常重要的环节。

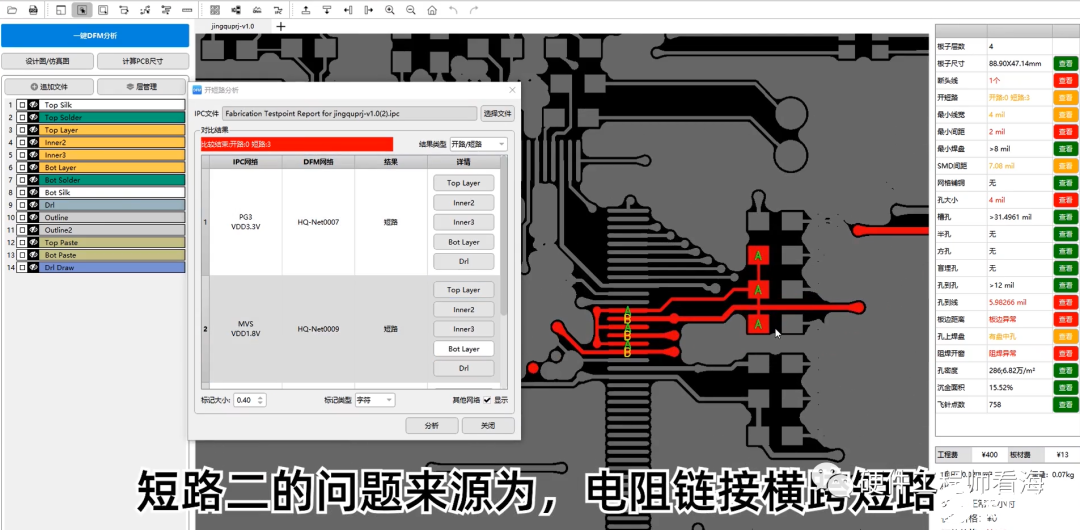

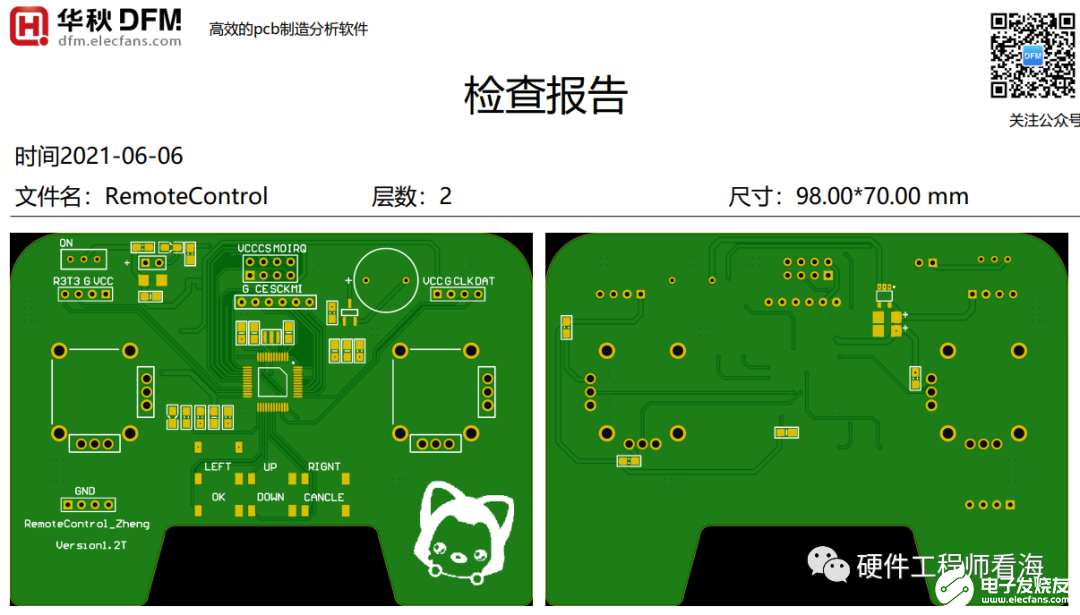

华秋DFM在分析之后会给出文件的综合评分，输出《生产报告》后会对PCB设计文件各个设计风险进行详细评估

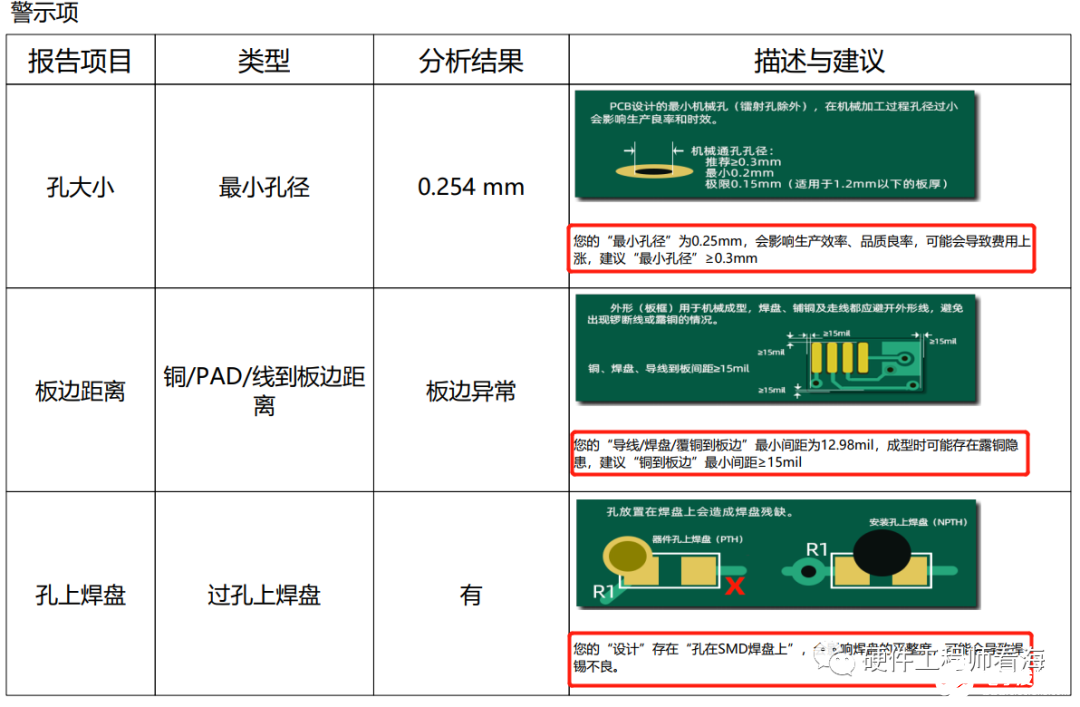

比如下面的3个警示项目，对最小孔径、板边距离和孔上焊盘进行了预警，这三个设计虽然不会有什么电气风险，但是随着产品数量的增加，难免有一定概率会失效，这就是需要改动的地方。

华秋DFM还支持阻抗计算，更进一步方便前期设计时的走线约束和后期的设计文件检查。此外还有很多其他功能，公众号后台回复 DFM ，可以得到更多教程资料。

总之，产品设计需要满足产品制造的要求，具有良好的可制造性，产品才能以最低的成本、最短的时间、最高的质量制造出来。

免费下载链接，公众号后台回复：DFM

下载链接：

https://dfm.elecfans.com/uploads/software/promoter/hqdfm_zch0604.zip
