怎么通过HyperLynx DRC增强大规模PCB设计验证能力呢

“HyperLynx DRC已被证明是我们进行设计验证时不可或缺的工具，在确保我们的设计具有优异的性能方面发挥了关键作用。得益于西门子专门为我们量身定制的创新功能，我们的验证流程得到了变革性的改进。以前我们需要花一天多的时间才能完成的验证，现在只需要一个小时。这种效率的提升让我们能够在设计阶段进行多次检查，更大程度地减少了迭代循环，并显著缩短了我们的设计周期，成为我们打破行业格局的一大利器。”

——HerbertLee，MediaTek,Inc.模拟设计和电路技术资深部门经理

在快节奏和不断发展的电子领域，开发具备更强性能和功能的产品至关重要。但是，这种进步也会带来一系列挑战，这些挑战主要涉及产品的复杂性。大规模印刷电路板(PCB)的设计和验证尤其如此。

HyperLynx DRC 通过引入创新的区域裁剪功能，能够将运行速度提高136倍，因而成为大规模和多站点PCB 设计的可行解决方案，确保电子产品的技术进步真正成为可靠性、精度和效率的代名词。在复杂的电路板上应用区域裁剪功能，可使总检查时间显著缩短99.2%，从近34小时减少至区区15分钟，充分体现了其在优化PCB检查过程方面的变革性潜力。

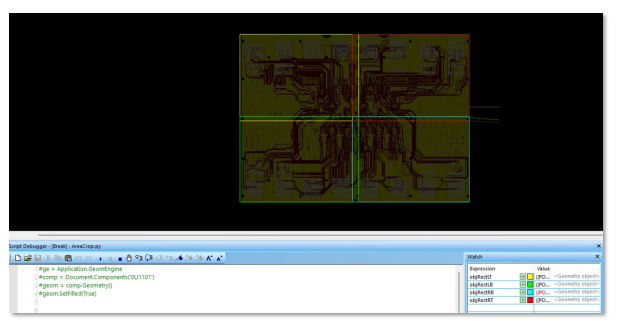

图：将设计划分为四个区域。

先进电子系统设计团队面临着以下几个行业挑战：

1.产品的复杂性

2.容易出错的过程

3.检查频率不足

4.后期错误检测

5.仿真挑战

为应对行业中普遍存在的挑战，HyperLynx DRC 作为基于规则的检查器，已成为一种革命性的解决方案，能够使用几何计算快速识别潜在的PCB设计错误。HyperLynx DRC 是一个基于规则的多方位检查器，擅长快速识别潜在的设计错误。它提供了100多个预定义规则和高效的嵌入式引擎，大大缓解了业界普遍存在的挑战并优化了PCB验证过程。

1.开箱即用的规则

HyperLynx DRC 提供了100多个预定义规则，范围涵盖信号完整性、电源完整性、电磁干扰、静电放电、DC-DC转换器等模拟电路、爬电、间隙和IC封装特定检查。

2.高效的嵌入式引擎

多种嵌入式引擎，如几何形状引擎、图形引擎、场解析器和爬电引擎，有助于高效地检查各种技术挑战。

3.错误违规的管理

它通过一种独特的方法来管理错误违规，这种方法是允许用户创建对象列表、将规则应用于特定对象以消除不必要的检查，从而大幅缩短了检查时间。

4.增强的筛选功能

可以手动或自动生成对象列表，从而获得强大的筛选功能，以重点关注相关对象。

然而，HyperLynx DRC的全面功能也会带来一系列挑战。基于规则的几何运算虽然速度很快，但有时可能延长大型复杂设计的开发周期。此外，在设计阶段，用户可能希望关注特定的设计区域或特定走线。

区域裁剪功能

为改善这些问题，HyperLynx DRC引入了区域裁剪功能，允许用户隔离和仔细检查特定的设计区域，从而简化验证过程，具体优势如下：

•用户友好的界面：用户可以通过在向导中选择走线或元器件来轻松指定区域。

•自动裁剪：该向导会自动通过预定义的合并操作，根据考虑的对象裁剪设计，并创建一个新项目进行检查。

HyperLynx DRC的区域裁剪功能让用户能够专注于特定的设计区域，从而简化验证过程，降低复杂性并提高准确性。
