这4个方法教你，PCB超100A电流

　　通常的PCB设计电流都不会超过10A，尤其是在家用、消费级电子中，通常PCB上持续的工作电流不会超过2A。

　　但有的产品设计动力走线，持续电流能能达到80A左右，考虑瞬时电流以及为整个系统留下余量，动力走线的持续电流应该能够承受100A以上。

　　那么问题就来了，怎么样的PCB才能承受住100A的电流？

　　方法一：PCB上走线

　　要弄清楚PCB的过流能力，我们首先从PCB结构下手。以双层PCB为例，这种电路板通常是三层式结构：铜皮、板材、铜皮。铜皮也就是PCB中电流、信号要通过的路径。

　　根据中学物理知识可以知道一个物体的电阻与材料、横截面积、长度有关。由于我们的电流是在铜皮上走，所以电阻率是固定的。横截面积可以看作铜皮的厚度，也就是PCB加工选项中的铜厚。

　　通常铜厚以OZ来表示，1 OZ的铜厚换算过来就是35 um，2 OZ是70 um，依此类推。那么可以很轻易地得出结论：在PCB上要通过大电流时，布线就要又短又粗，同时PCB的铜厚越厚越好。

　　实际在工程上，对于布线的长度没有一个严格的标准。工程上通常会用：铜厚/温升/线径，这三个指标来衡量PCB板的载流能力。

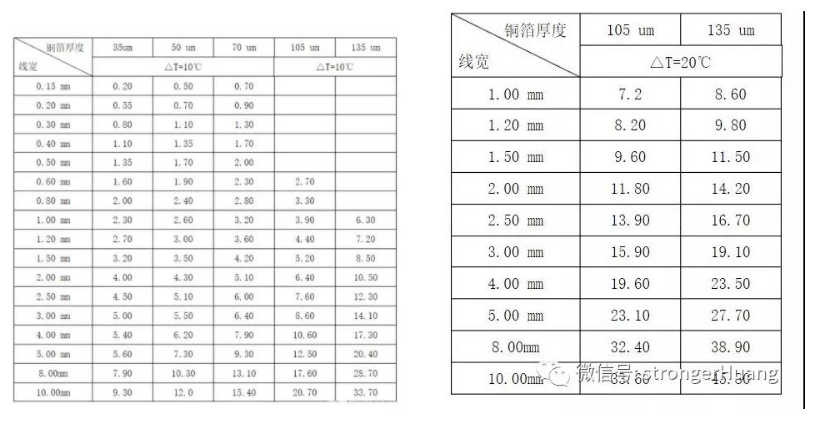

　　以下两个表可以参考：

　　从表中可以大约知道1 O铜厚的电路板，在10°温升时，100 mil （2.5 mm） 宽度的导线能够通过4.5 A的电流。

　　并且随着宽度的增加，PCB载流能力并不是严格按照线性增加，而是增加幅度慢慢减小，这也是和实际工程里的情况一致。如果提高温升，导线的载流能力也能够得到提高。

　　通过这两个表，能得到的PCB布线经验是：增加铜厚、加宽线径、提高PCB散热能够增强PCB的载流能力。

　　那么如果我要走100 A的电流，我可以选择4 OZ的铜厚，走线宽度设置为15 mm，双面走线，并且增加散热装置，降低PCB的温升，提高稳定性。

　　方法二：接线柱

　　除了在PCB上走线之外，还可以采用接线柱的方式走线。

　　在PCB上或产品外壳上固定几个能够耐受100 A的接线柱如：表贴螺母、PCB接线端子、铜柱等。

　　然后采用铜鼻子等接线端子将能承受100 A的导线接到接线柱上。这样大电流就可以通过导线来走。

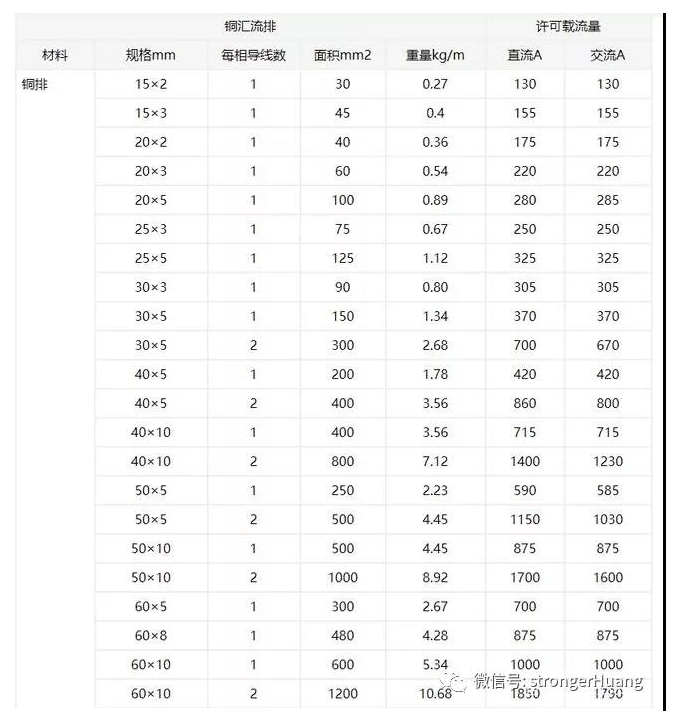

　　方法三：定做铜排

　　甚至，还可以定做铜排。使用铜排来走大电流是工业上常见的做法，例如变压器，服务器机柜等应用都是用铜排来走大电流。
