PCB常见走位画法与技巧

01 AD布蛇形线方法

Tool里选Interactive length tuning要先布好线再改成蛇形，这里用的是布线时直接走蛇形：先P->T布线，再Shift+A切换成蛇形走线。

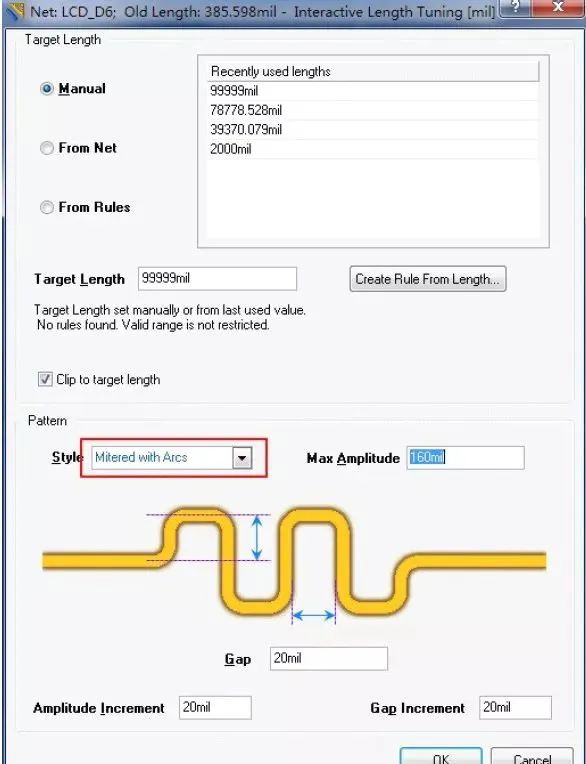

按Tab可设置属性，类型了选用圆弧，Max Amplitude设置最大的振幅，Gap就是间隔（不知这么翻译对不），下面左边是振幅增量，右边是间隔增量。

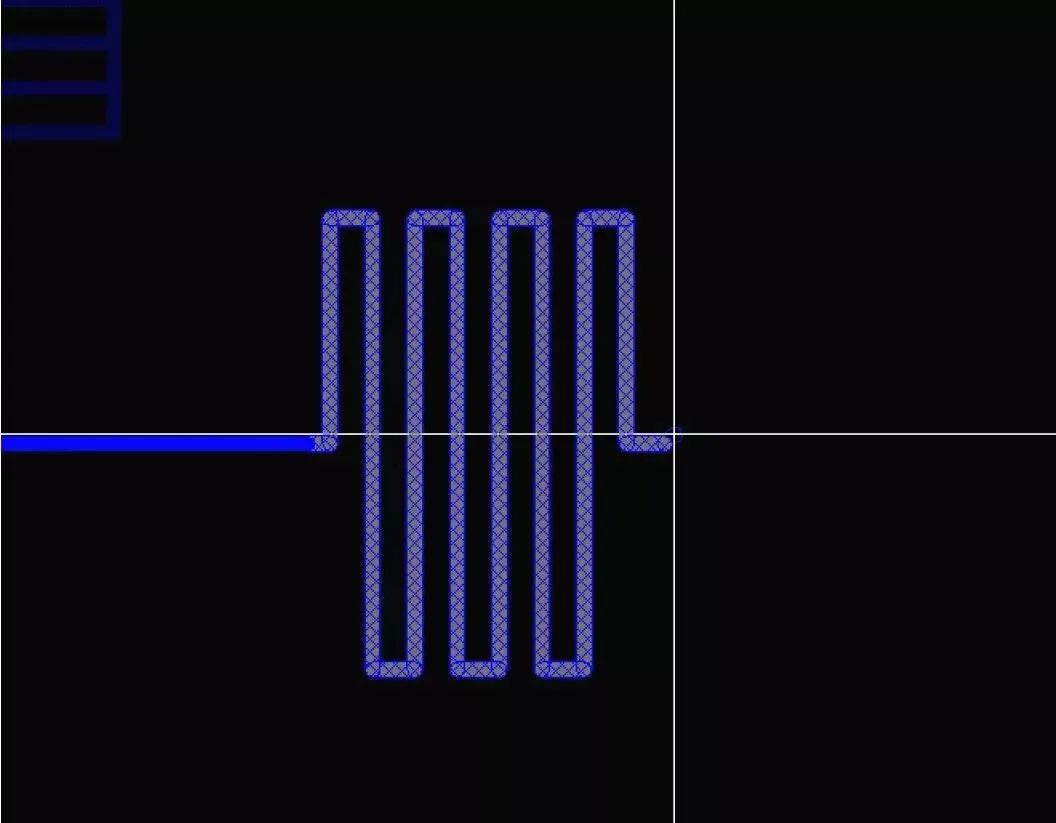

然后开始布线：

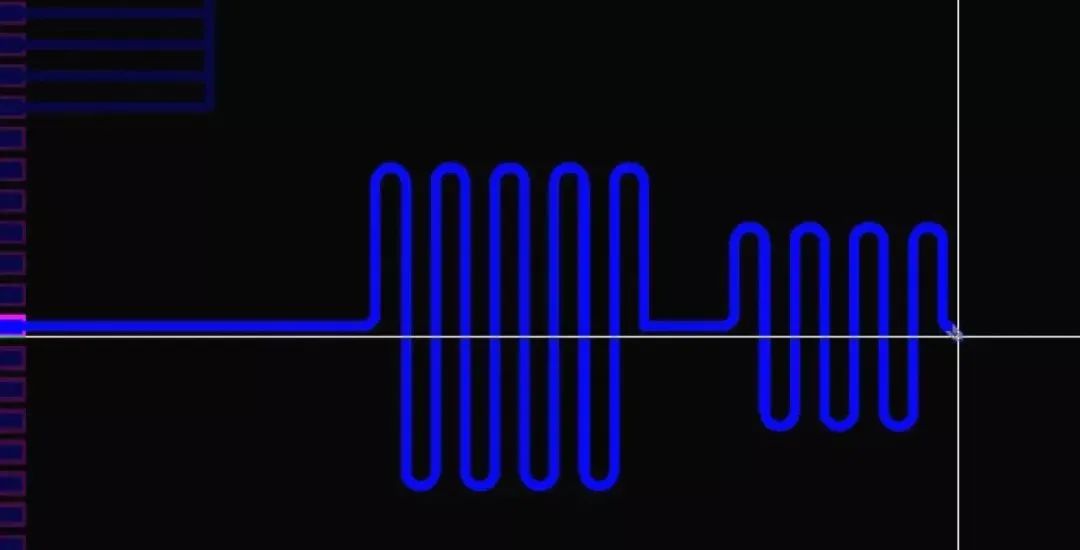

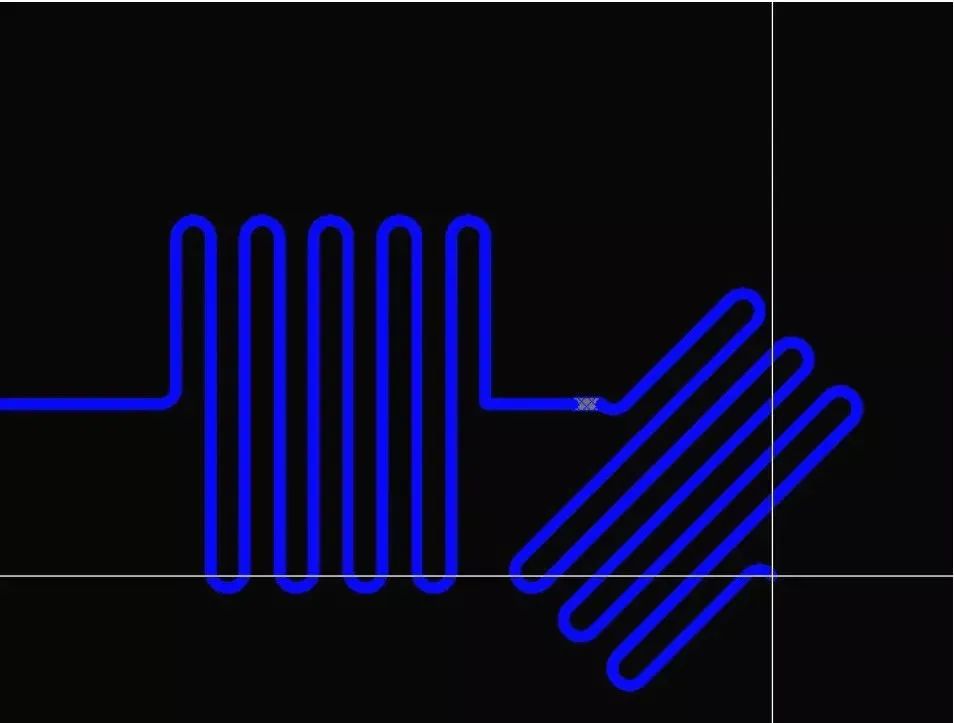

让边缘变"圆"-按快捷键"2"，就会增大弧的半径，增到最大就是两个1/4的弧直连，就是一个180度的半圆了，快捷键 "," "." 可以调节振幅。

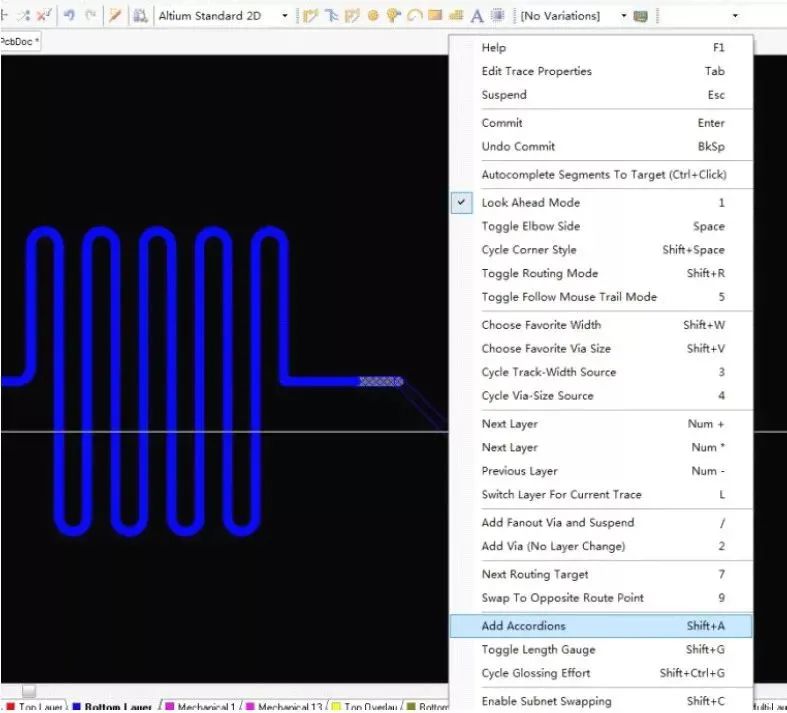

要是不记得快捷键，没关系，随时按"`"可以显示当前支持的操作。

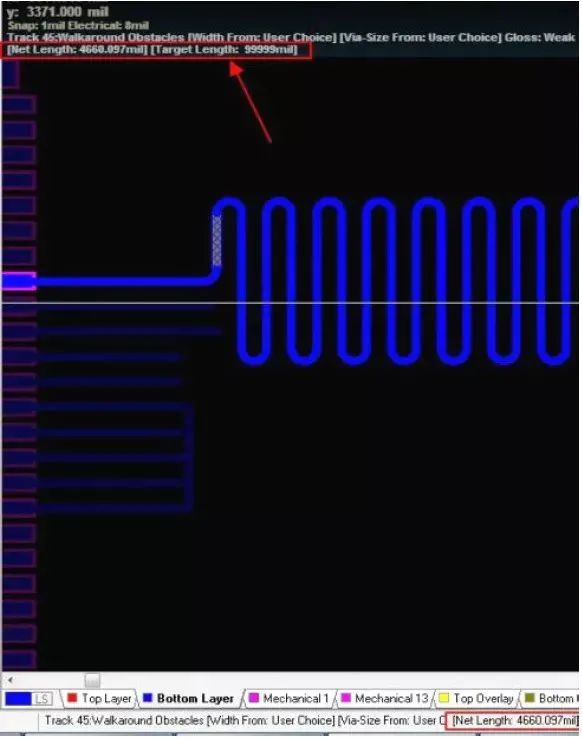

可以看到网络的长度，还不止一个地方哟。

等长可使用调节器完成等长布线。   02 大电流走线中去除阻焊层

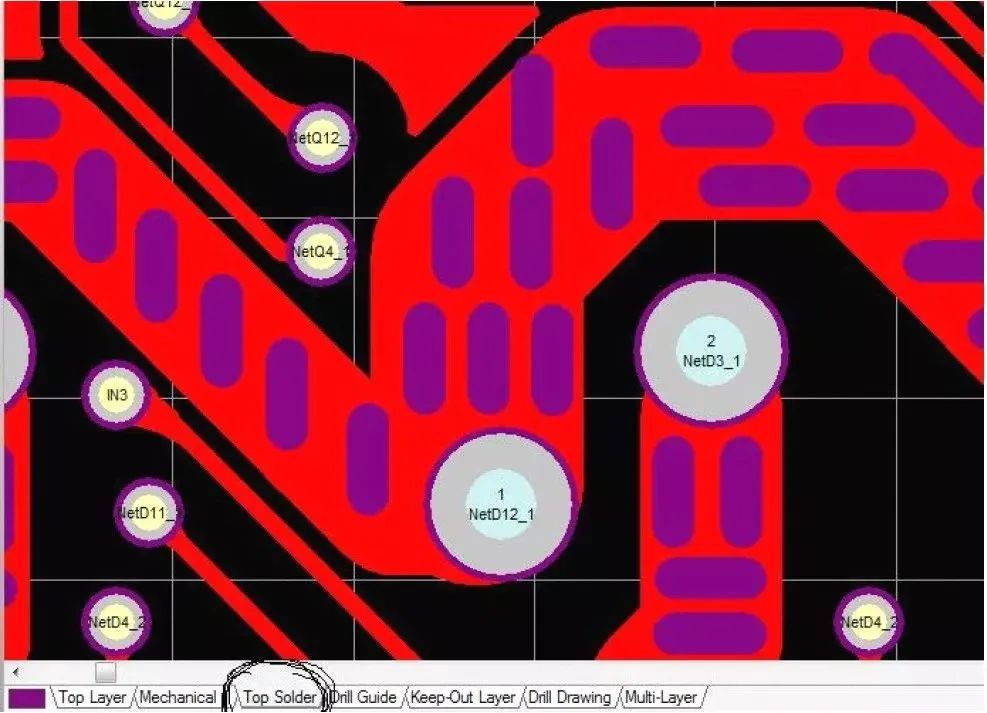

这里要注意的两点，首先Paste层才是真正的喷锡层，但默认走线上是有阻焊层的，所以单单使用Paste是没用的，故需要使用Solder。   此层中划出的部分是没有阻焊的，故可使用Paste+Solder的方法达到喷锡线的绘制，若板上本来就有走线，可直接使用对应层的Solder 进行开窗。

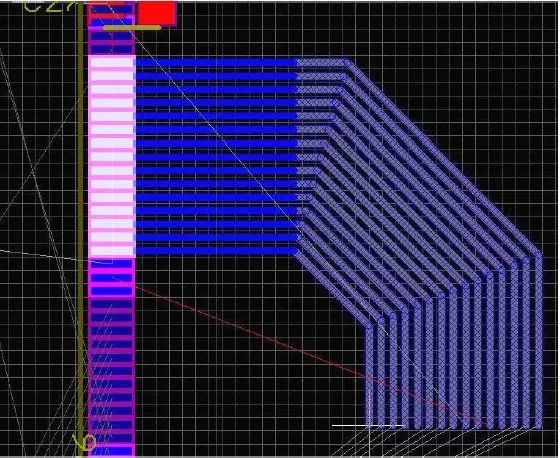

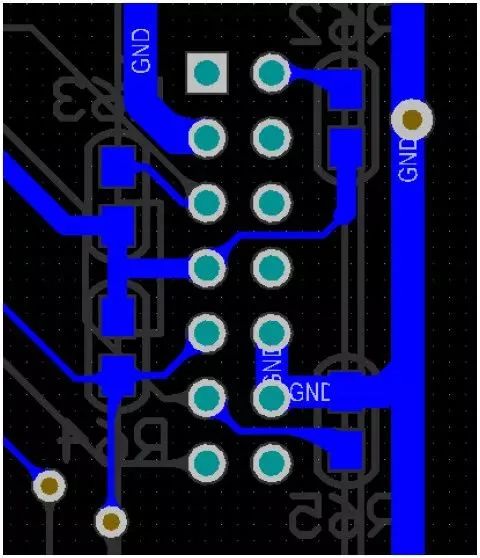

03 总线画法       altium Designer支持多条网络同时布线，布线可以起始于焊盘也可以起始于线路开端。按住shift键选择多个网络，或者用鼠标框选多个网络，选择菜单命令PLACE>>Interactive Multi-Routing再单击布线工具栏上的总线布线工具，既可以开始总线布线，在布线过程中可以放置过孔，切换直线层，可以按逗号和句号，分支线间距进行调整。

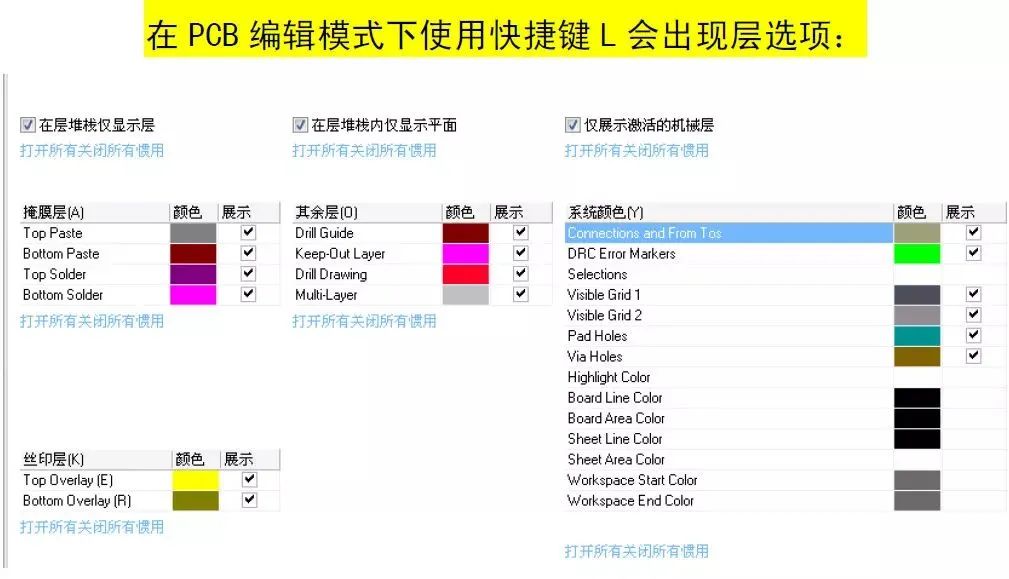

期间按2可加过孔，L可设换层~   04 从原理图到PCB

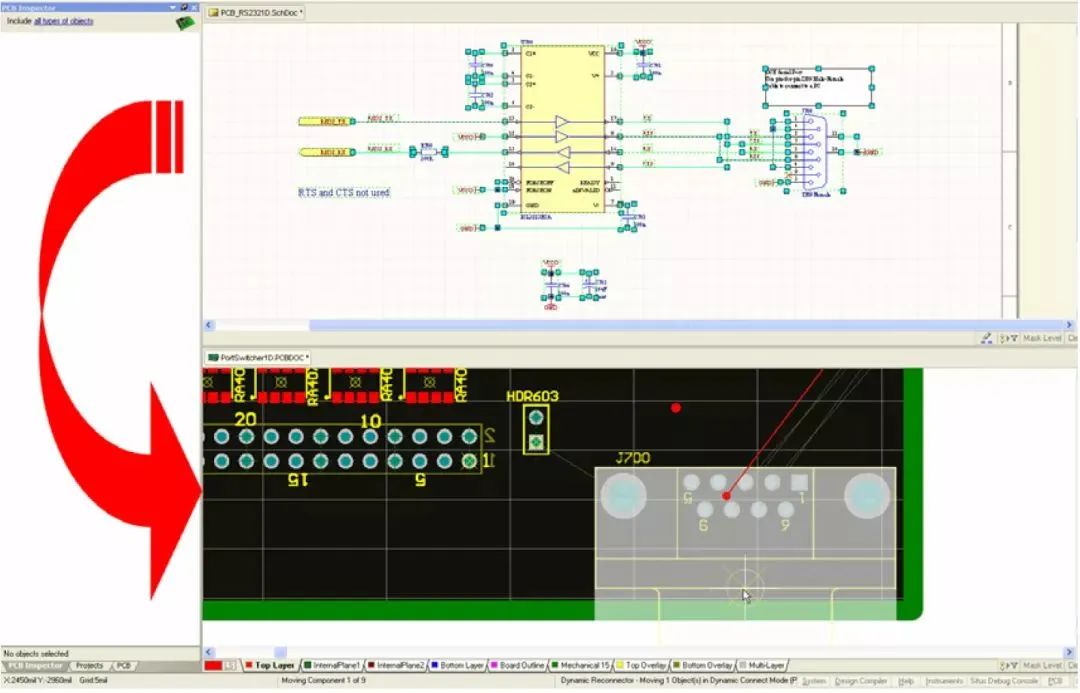

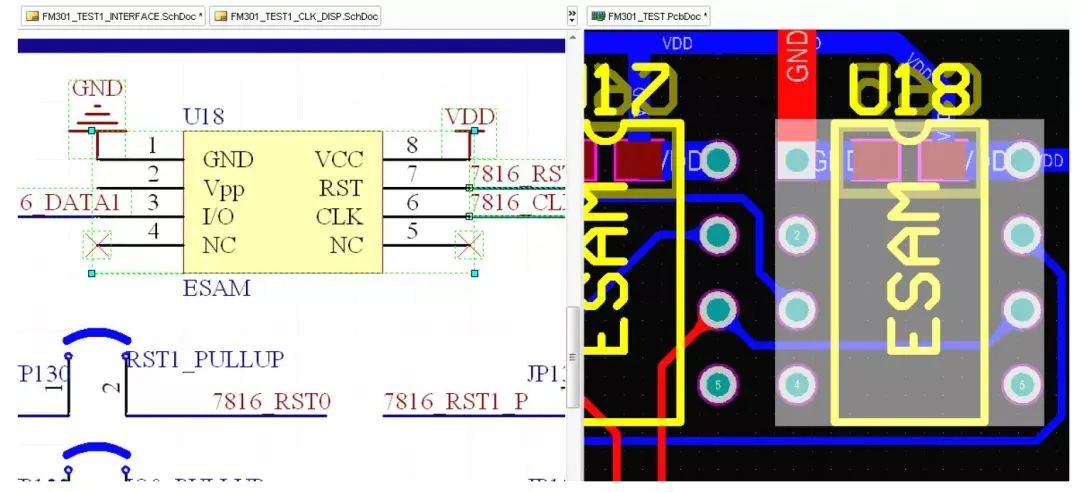

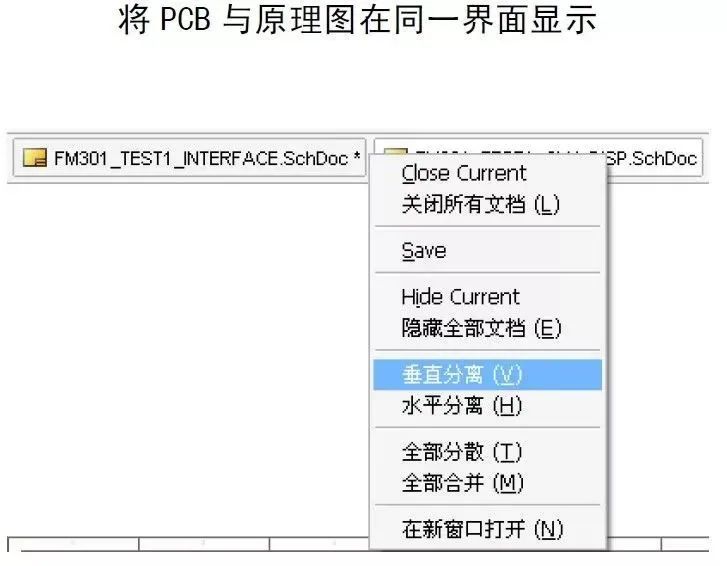

在原理图中用鼠标框选一块电路或选中若干个器件，按 T—>S，就能马上切换到PCB中，同步选中那些器件。

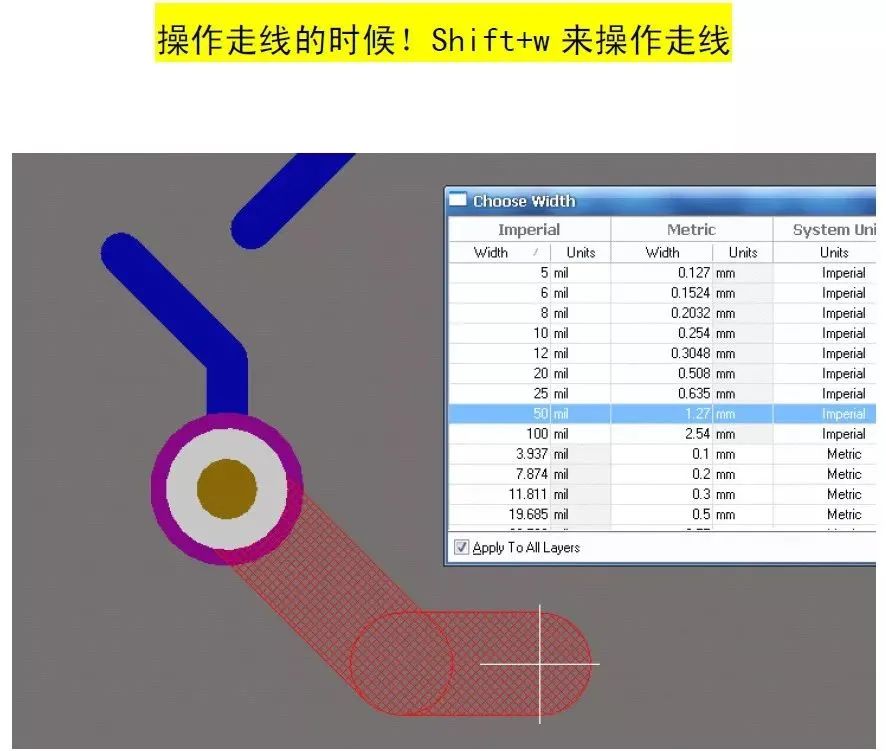

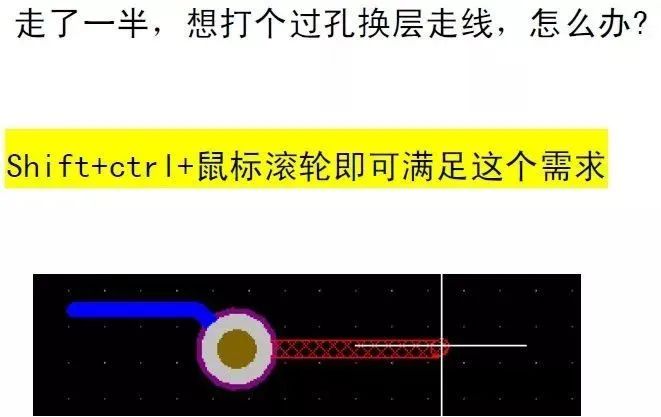

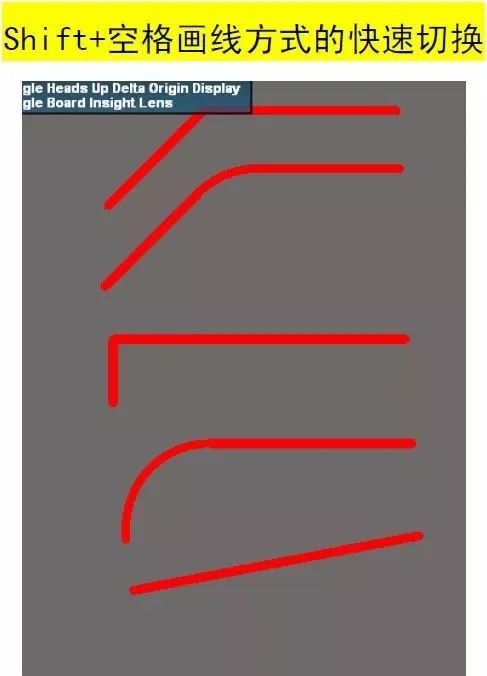

05 走线中换层、操作过孔、操作走线

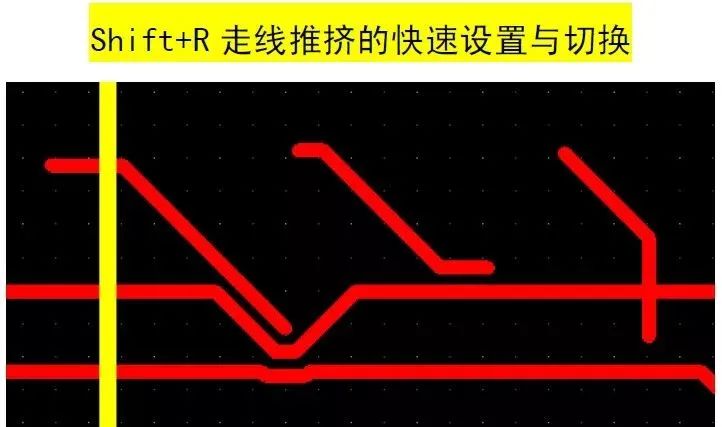

06 走线推挤与连线方式快速设置

07 简易图元的PCB黏贴       图元文件的粘贴让机械层设计文档的生成更容易完成，通过使用习惯的与Windows相同的粘贴命令（Ctrl+V），任何来自剪贴板中的图元文件都可以粘贴到PCB编辑中。图元文件可以是直线、弧线、简单的填充和True Type文本，任何导入的数据将被放置在当前层。

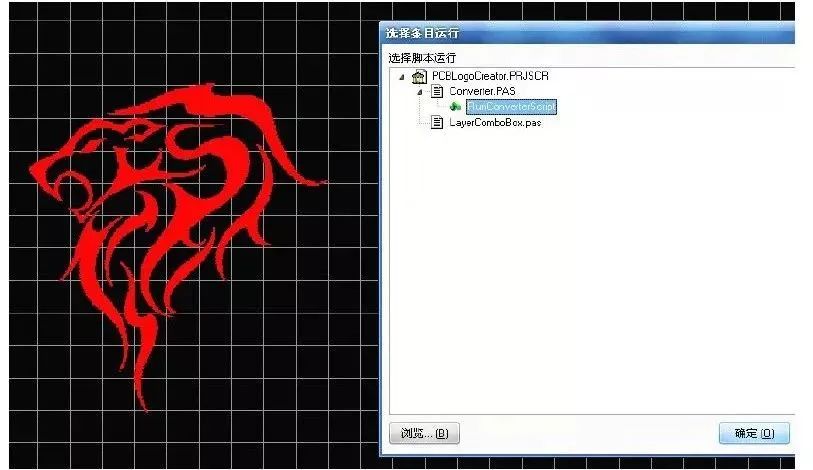

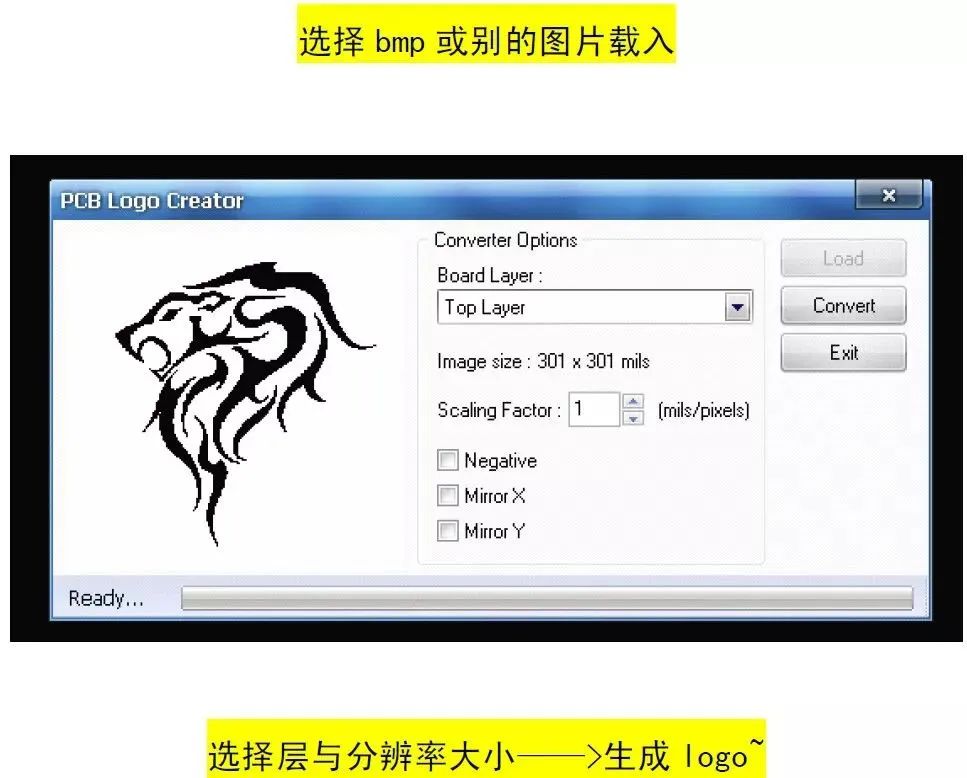

从Word或Excel中拷贝数据到PCB中支持的图元文件包括位图，线，圆弧，简单填充和true type文字，允许您简单的粘贴logos和其他图形。   08 复杂图元（logo）PCB制作

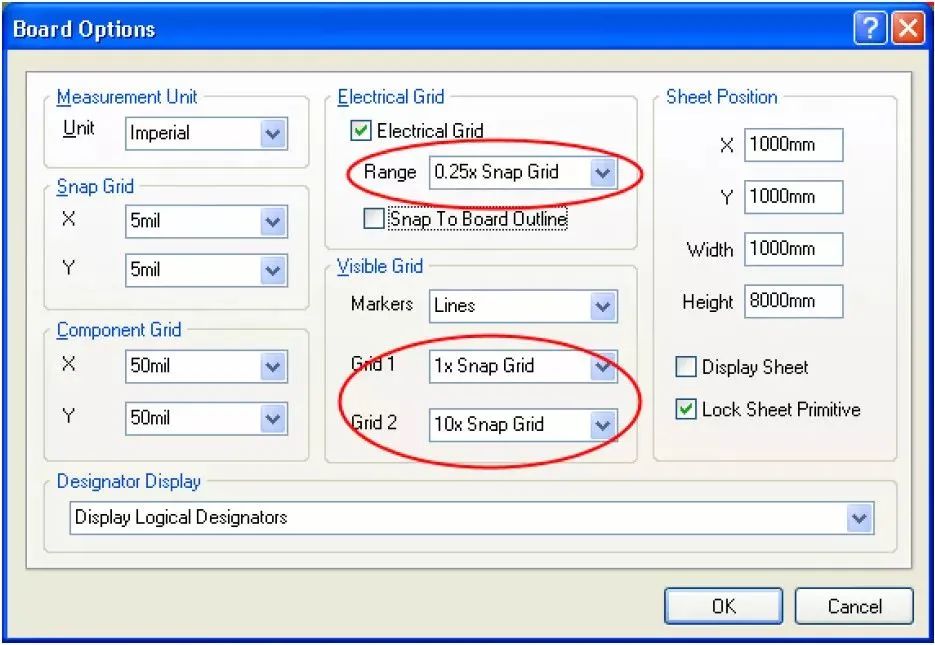

09 栅格设置与捕获       在Altium Designer中可视化网格和电气网格可以按捕获网格的倍数来设置（Design>>Board Options）。

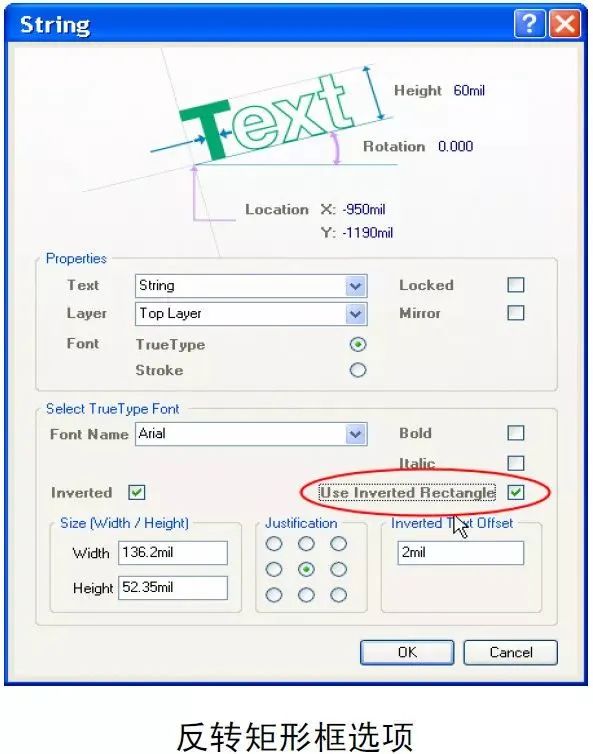

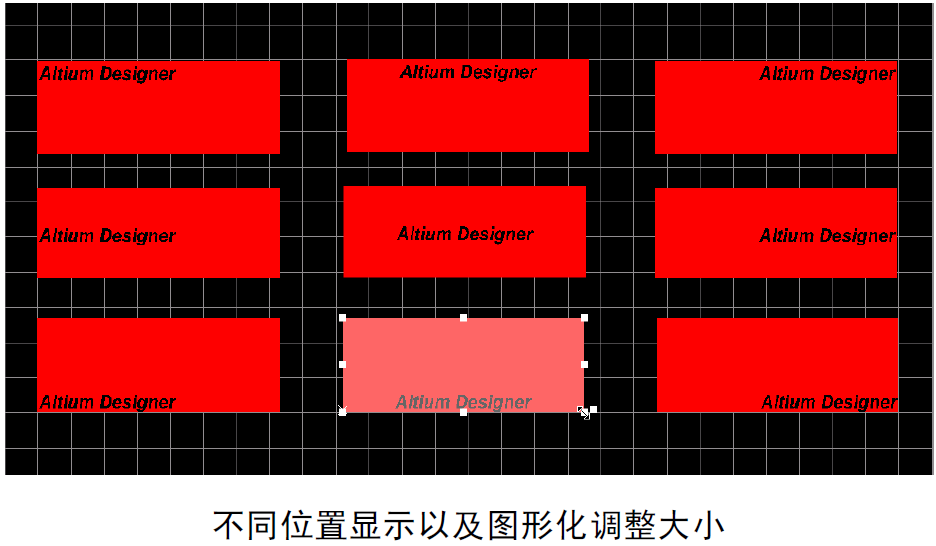

010 丝印文字反色输出及位置设置       PCB编辑中增添了新的有效字符串属性框选项，新的选项可以为使用了True Type字体的反转文本定义不同矩形边界范围，而不是如原来使用反转文本本身的边界。

反转尺寸（宽度/高度）：设置反转文本矩形框的宽度和高度；   版面调整：定义文本框中文字的相对位置；   反转文字的偏移：定义反转文字相对矩形框的偏移量。

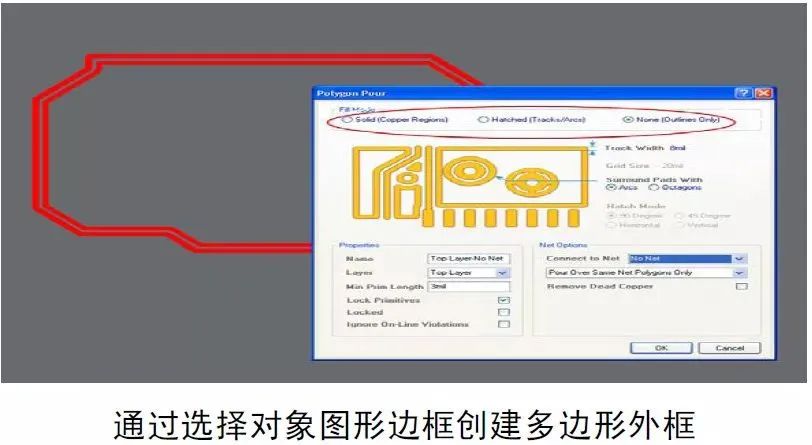

011 各种~多边形填充       使用以选择对象定义多边形形状功能使得用外部资源（如DXF、AutoCAD等）来创建公司Logos或多边形非常容易。   多边形形状的定义分两步：首先从菜单Tools>>Polygon Pours>>Define From selected objects定义多边形区域，然后右键点击多边形填充区域并从弹出菜单上选择“属性”选项，就可以在对话框中设置填充模式了。

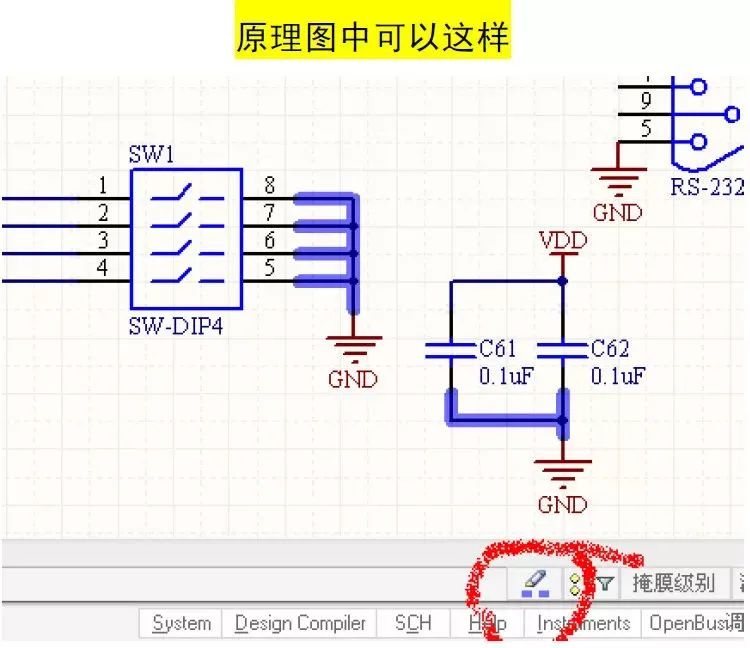

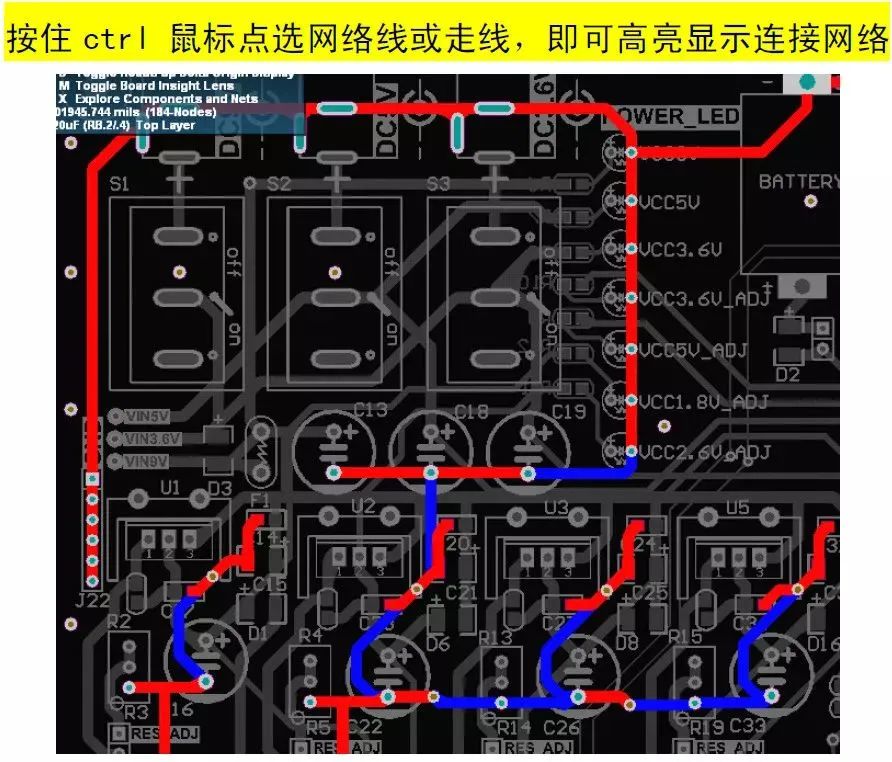

012 PCB中高亮选中网络

013 单层操作与定制操作       对于纷乱的器件布局，已经很是麻烦如果要在混乱中走线，实属不易，在 AD 中可以使用shift+s解决这一问题（PCB编辑状态下）：

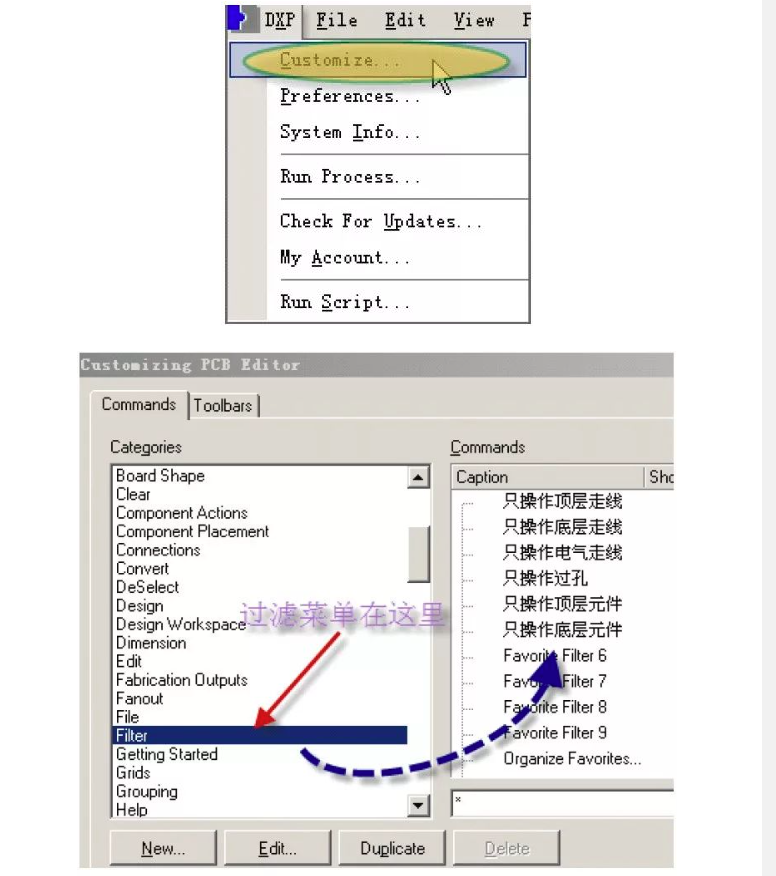

另外，从网上学会了定制方法，开始比较麻烦，但学会了则很实用。

这个方法是：

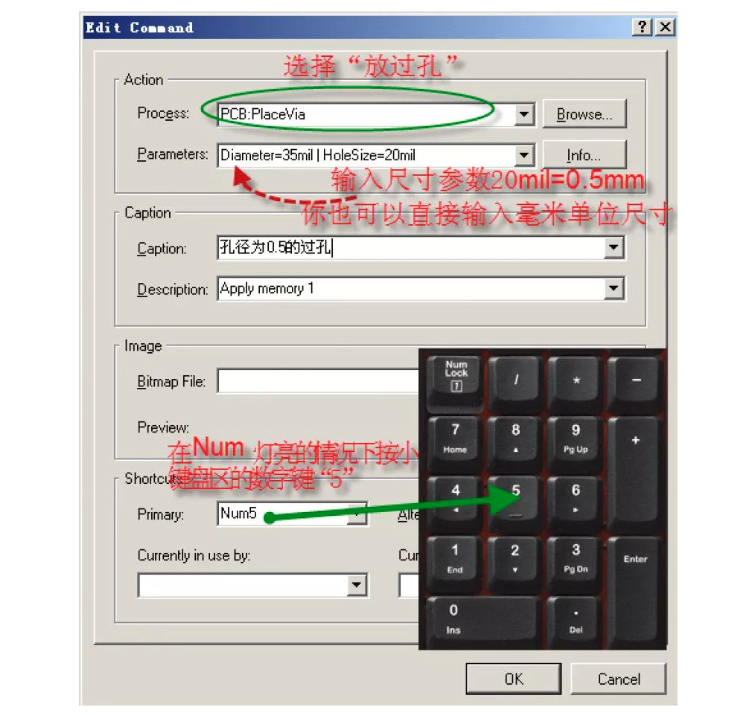

只操作顶层走线的表达式为： expr=IsTrack and OnTopLayer|mask=True|apply=True；   只操作底层走线的表达式为： expr=IsTrack and OnBottomLayer|mask=True|apply=True；   只操作电气走线的表达式为： expr=IsTrack and IsElectrical|mask=True|apply=True；   只操作过孔的表达式为： expr=IsVia|mask=True|apply=True；   只操作顶层元件的表达式为： expr=IsComponent and OnTopLayer|mask=True|apply=True。   订制若干种过孔尺寸，以小键盘区的数字键做快捷键，3表示0.3孔径的过孔、4表示0.4孔径的快捷键5……这样你想用任一种尺寸的过孔，都可以很方便地调出来。   我知道AltiumDesigner本身可以通过快捷键“shift+v”在走线过程中调用你填写好的各种尺寸过孔，但我单独放置过孔，要想改尺寸的话，要按Tab键后改写过孔尺寸的数据，非常麻烦。改用下面的方法：

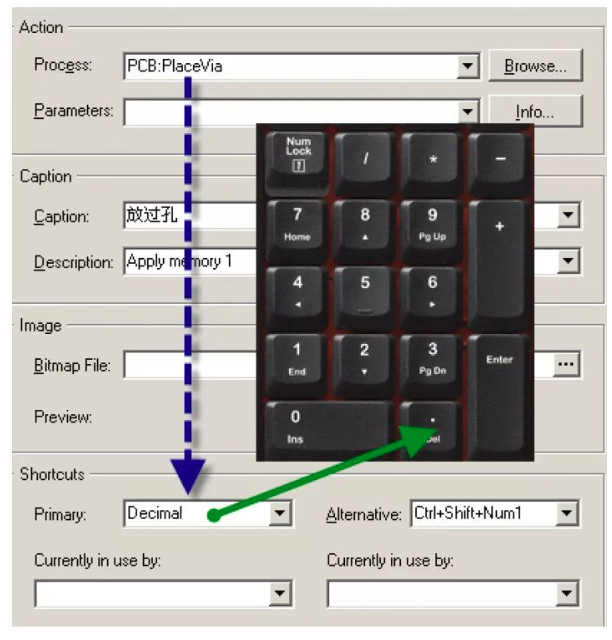

本来 Altium放置过孔默认用快捷键“P”+“V”，我现在用小键盘区的“.”来实现同样的功能：

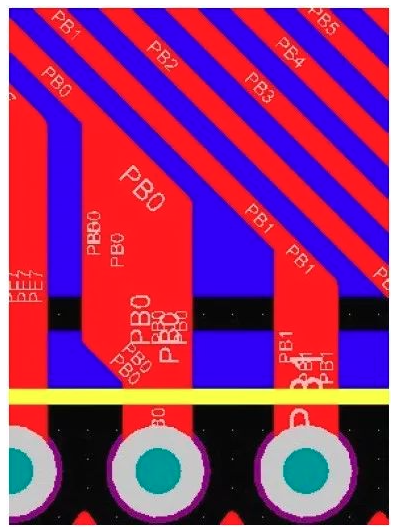

014 多层线的操作       有些人问这样的线是怎么画出来的：

答：一根根画出来的。   如何设置才可以使线重叠？Preferences、PCB Editor，Interactive Routing，Interactive Routing Options，Automatically Remove Loops选项取消即可：

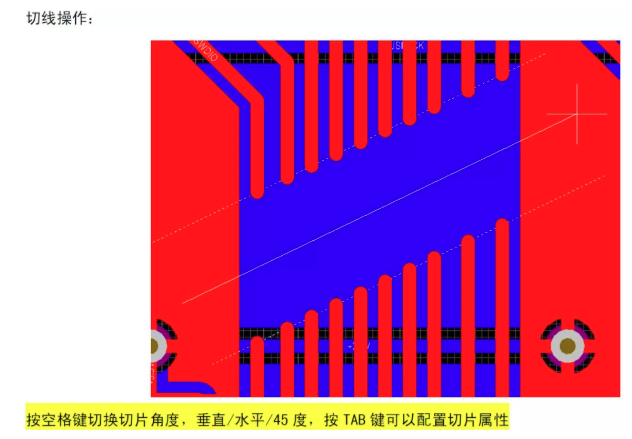

不一根根画的话也可以，Place-Region，放一个多边形区域即可，不过要小心哦，不会自己添加网路的，会变绿。   015 走线切片的操作

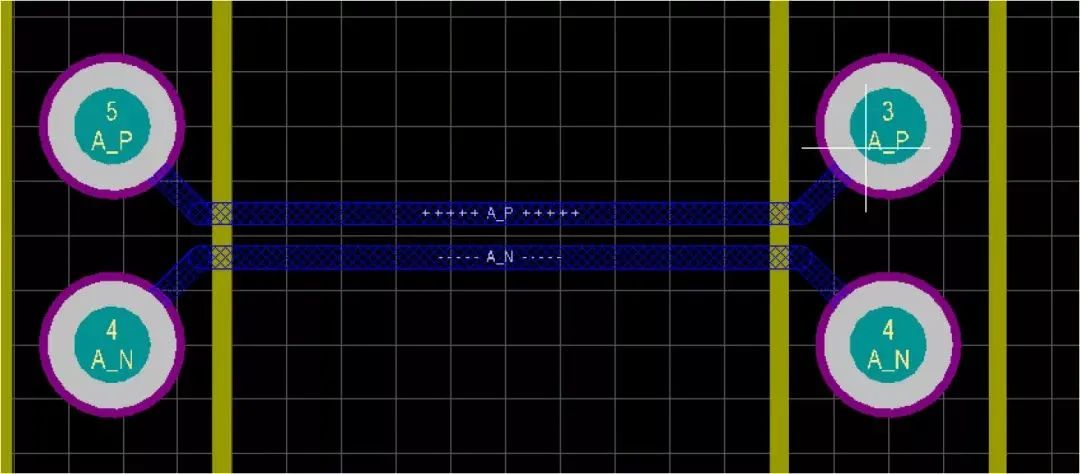

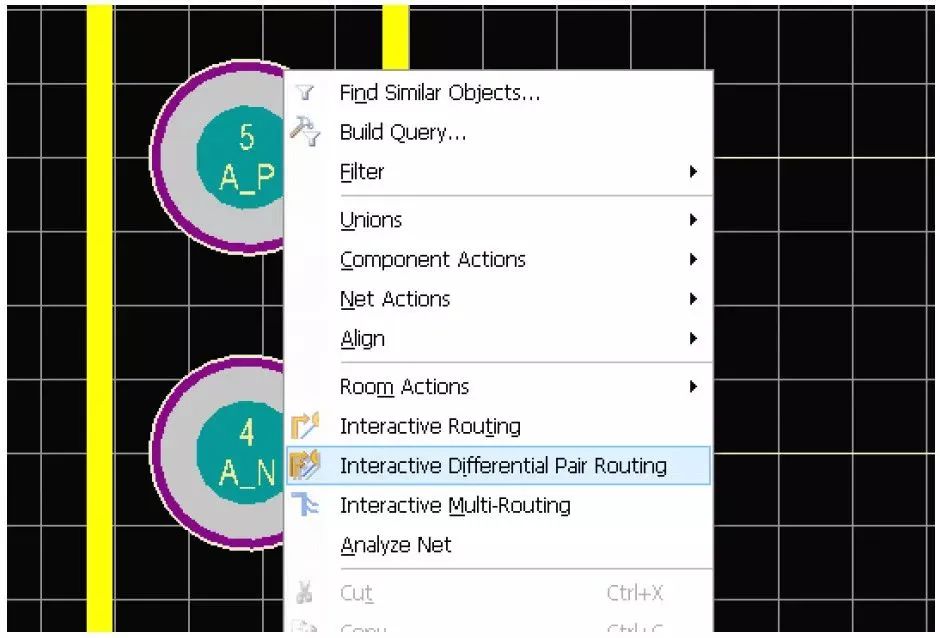

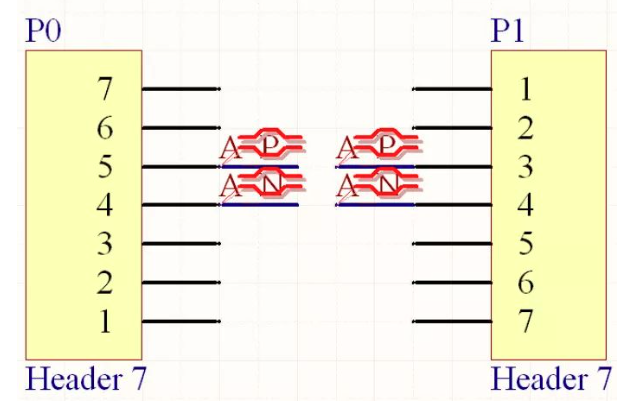

016 对等差分线的设置与走线       很多新手会听到“差分线”，其实说起差分线并不难，只是布线方式而已，比起之前说过的等长线，要容易的多，不过设置起来有一定规则：   放置元件和绘制差分对信号。差分对命名规则是名称相同，后缀分别标以_P和_N。再选择Placedirectivesdifferential pairs，放置差分对符号。

更新至PCB后：

这样就好啦~

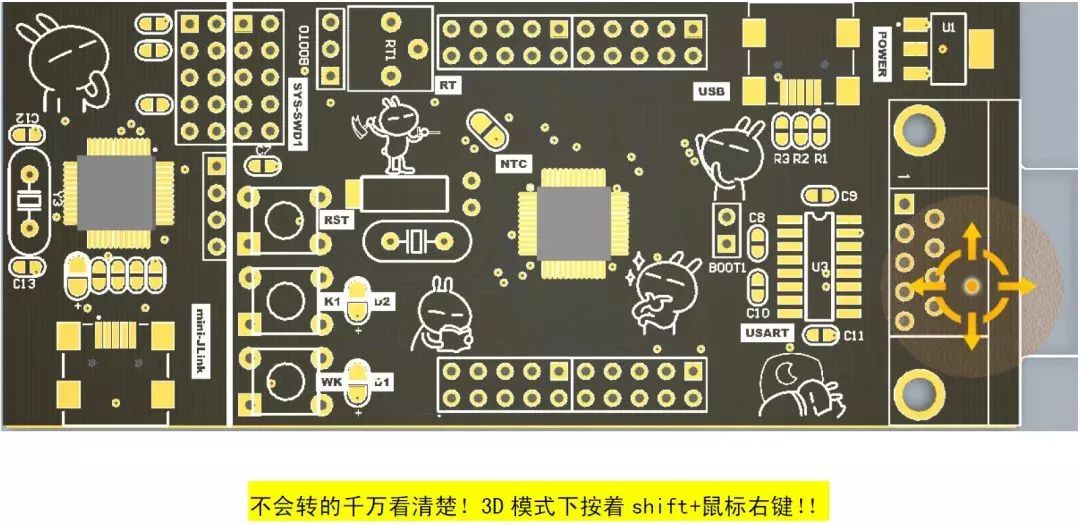

017 3D显示操作       您的主窗口可以同时以2D和3D的方式显示。在2D和3D之间切换可以快捷键"3"来从一个2D视图切换到上个3D视图；按"0"拉平。Shift+right+click +drag可以旋转您的3D视图。

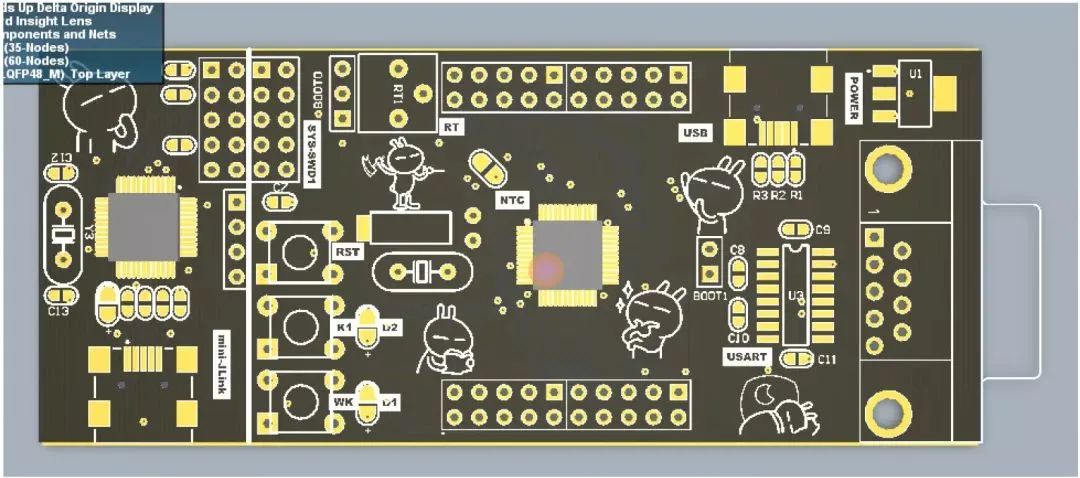

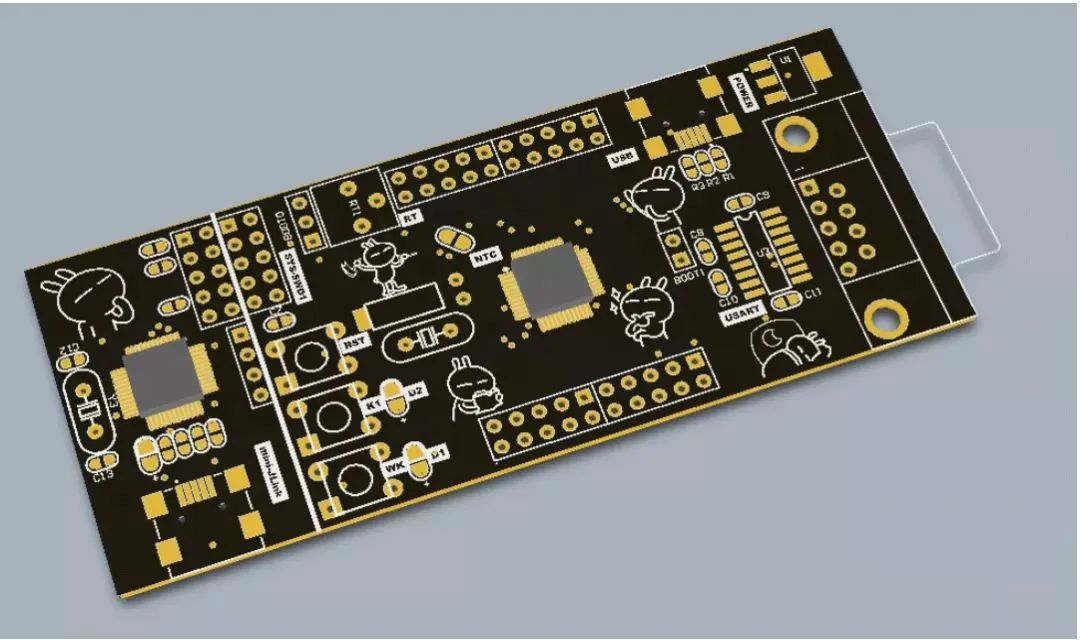

哈哈~在此展示作者的新设计的板子~带JLINK仿真器的STM32F103C8小板~

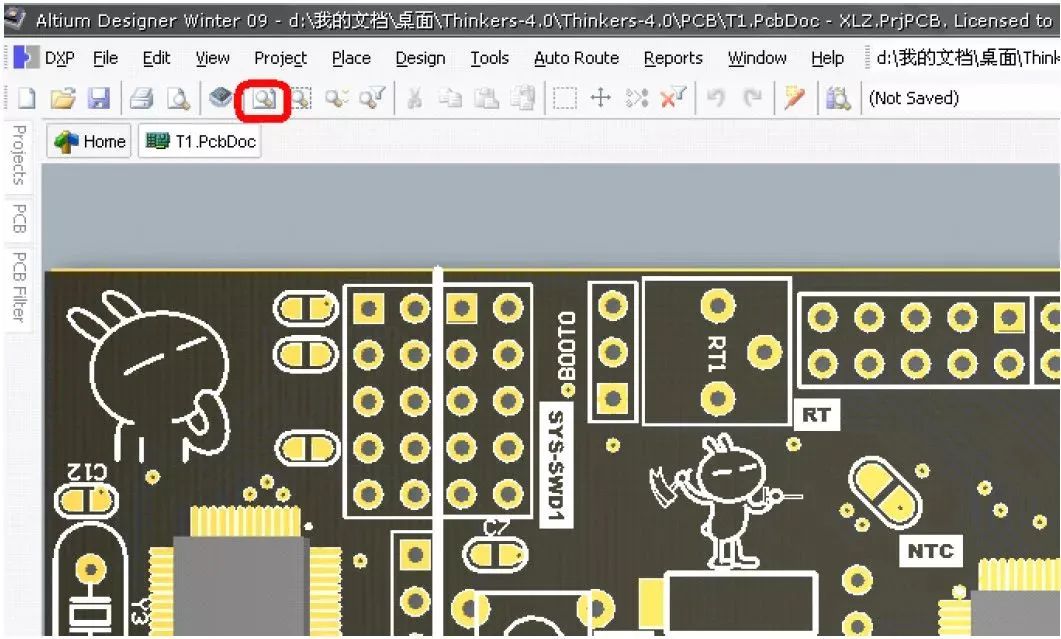

018 快速放大缩小视图       有很多方法放大窗口，真正比较实用的就3种，以下做下介绍：   1、全界面视图

2、ctrl+滚轮（鼠标中心为中心放大与缩小）

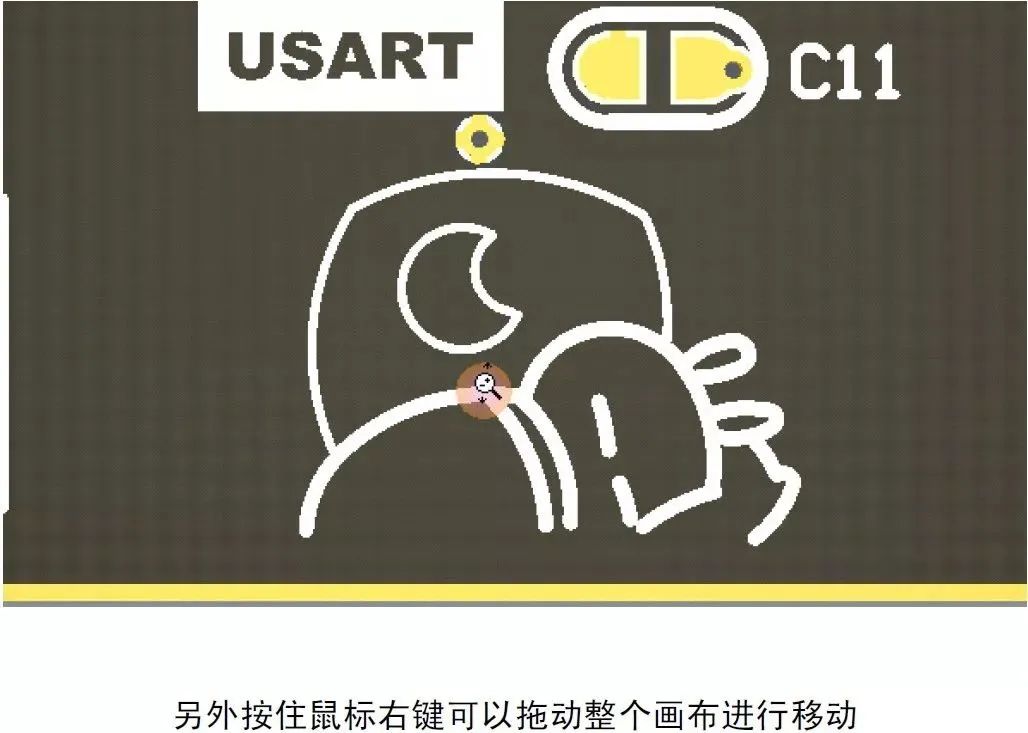

3、长时间按住滚轮变为放大镜形态，前后拖动鼠标~即可快速放大缩小。

差不多了，想到的零零碎碎的小技巧就写到这里，截图或者找图也蛮累的，有空也会更新一下把另外的妙招写进去的。   个人认为，除了编程之外，作为一名嵌入式工程师（或许也不这么叫吧，我们公司硬件工程师就要包括下位机所有的软件和硬件的，只有上位机才称为软件工程师的）应该熟练掌握画板这一项技能。希望大家多多交流，把好方法留下，这样才能多学多用啊！ 审核编辑：黄飞
