PCB上Via孔的作用及原理解析

　　如图所示在走线的Via孔附近加接地Via孔的作用及原理是什么？ 答：pcb板的过孔，按其作用分类，可以分为以下几种：

　　1、信号过孔 （过孔结构要求对信号影响）

　　2、电源、地过孔 （过孔结构要求过孔的分布电感）

　　3、散热过孔 （过孔结构要求过孔的热阻） 上面所说的过孔属于接地类型的过孔，在走线的Via孔附近加接地Via孔的作用是给信号提供一个短的回流路径。

　　注意：信号在换层的过孔，就是一个阻抗的不连续点，信号的回流路径将从这里断开，为了减小信号的回流路径所包围的面积，必须在信号过孔的周围打一些地过孔提供短的信号回流路径，减小信号的emi辐射。

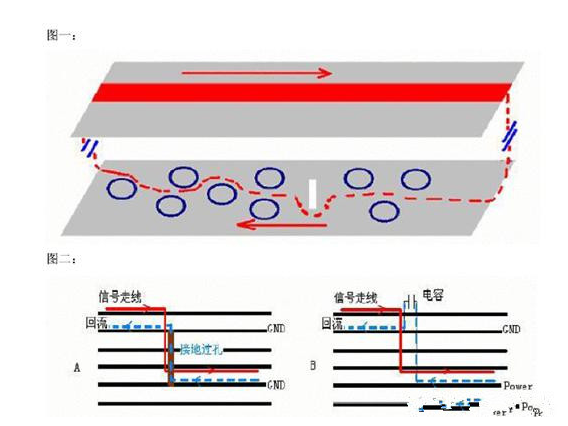

　　这种辐射随之信号频率的提高而明显增加。 下面是两张信号的回流图：

　　请问在哪些情况下应该多打地孔？ 有一种说法：多打地孔，会破坏地层的连续和完整。效果反而适得其反。

　　答：首先，如果多打过孔，造成了电源层、地层的连续和完整，这种情况使用坚决避免的。这些过孔将影响到电源完整性，从而导致信号完整性问题，危害很大。

　　打地孔，通常发生在如下的三种情况：

　　1、打地孔用于散热；

　　2、打地孔用于连接多层板的地层；

　　3、打地孔用于高速信号的换层的过孔的位置； 但所有的这些情况，应该是在保证电源完整性的情况下进行的。

　　那就是说，只要控制好地孔的间隔，多打地孔是允许的吗？在五分之一的波长为间隔打地孔没有问题吗？

　　假如我为了保证多层板的地的连接，多打地孔，虽然没有隔断，那会不会影响地层和电源层的完整呢？

　　答：如果电源层和地层的铜皮没有被隔断影响是不大的。 在目前的电子产品中，一般EMI的测试范围为1Ghz。

　　那么1Ghz信号的波长为30cm， 1Ghz信号1／4波长为7.5cm＝2952mil。也即过孔的间隔如果能够小于2952mil的间隔打，就可以很好的满足地层的连接，起到良好的屏蔽作用。一般我们推荐每1000mil打地过孔就足够了。
