立创EDA新建元件如何选择正确的封装

1. 立创EDA新建元件

在PCB设计过程中，总免不了有立创EDA中没有的元件，这样就需要我们新建自己的元件。

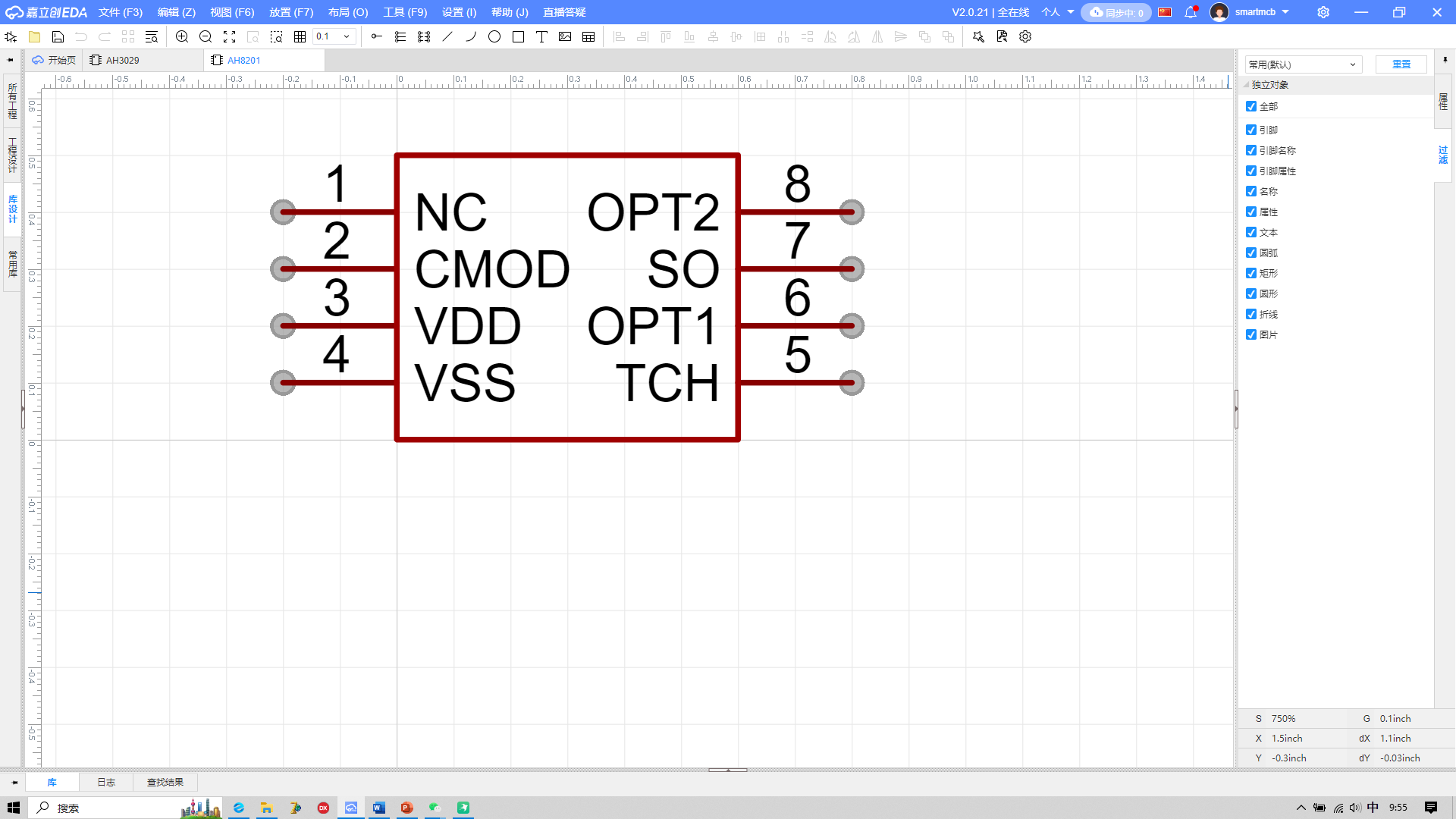

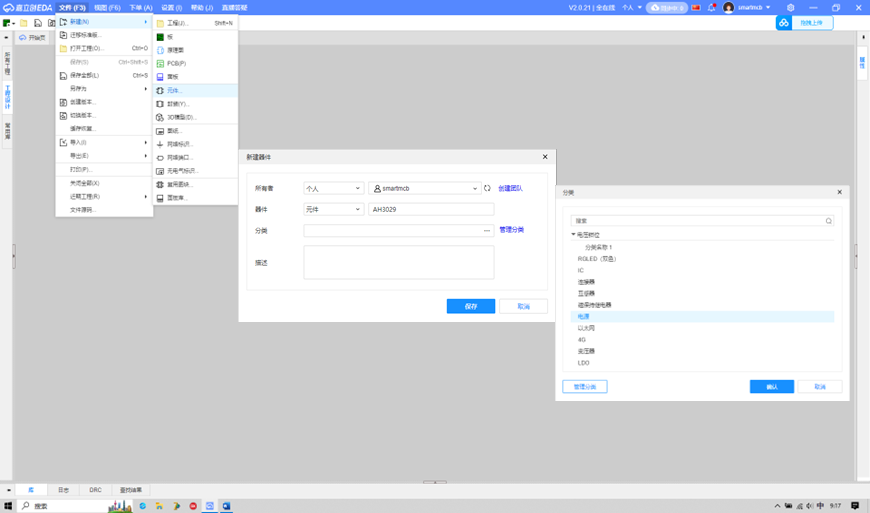

图1 新建元件图2 AH8201元件

1. 新建元件如何正确选择封装

新建元件需要关联封装，如AH8201我们知道其是SOP8封装。

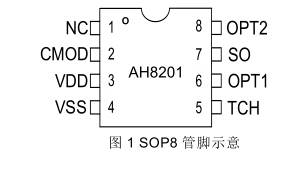

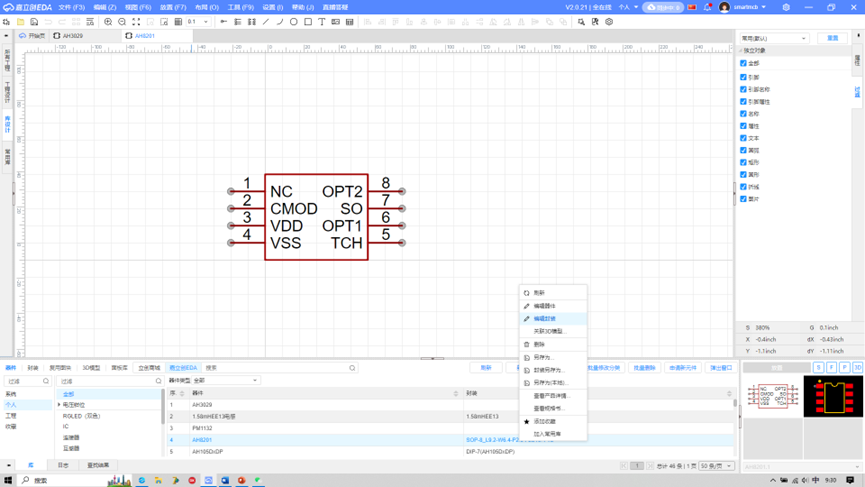

图3 AH8201为SOP8封装图4 EDA关联封装

看看下面这个错误，元件的PCB封装选择大了。

图5 元件关联的封装不正确

究其原因是在关联封装时，一定要搞清楚如何根据规格书上的尺寸与库上尺寸匹配后做出选择。

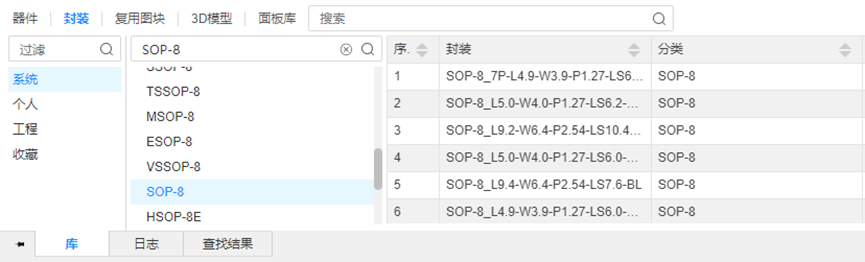

图6 SOP-8的封装有多种，如何选择正确的

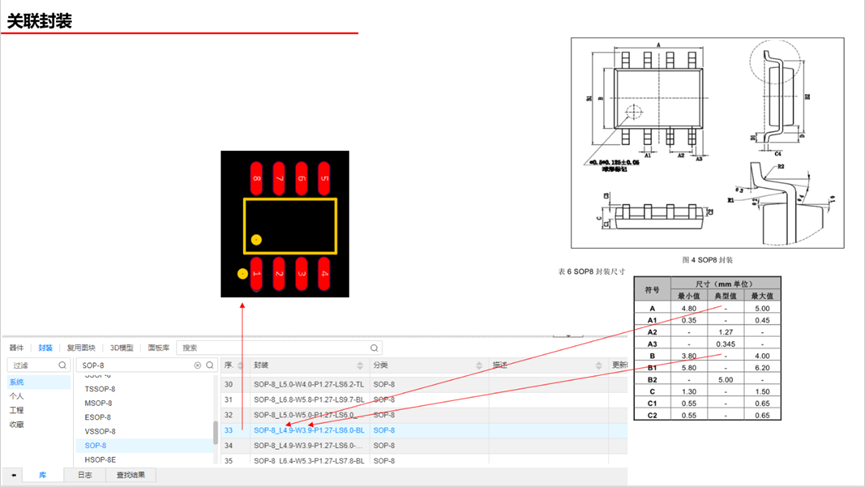

图7 器件的A对应封装的L，B对应W
