简单地吐槽PCB设计的孤独感

在电子研发中，PCB设计，又称为PCB Layout，个人觉得是最孤独的一份工作。下面是一个例子，简单地吐槽一下这个工作。

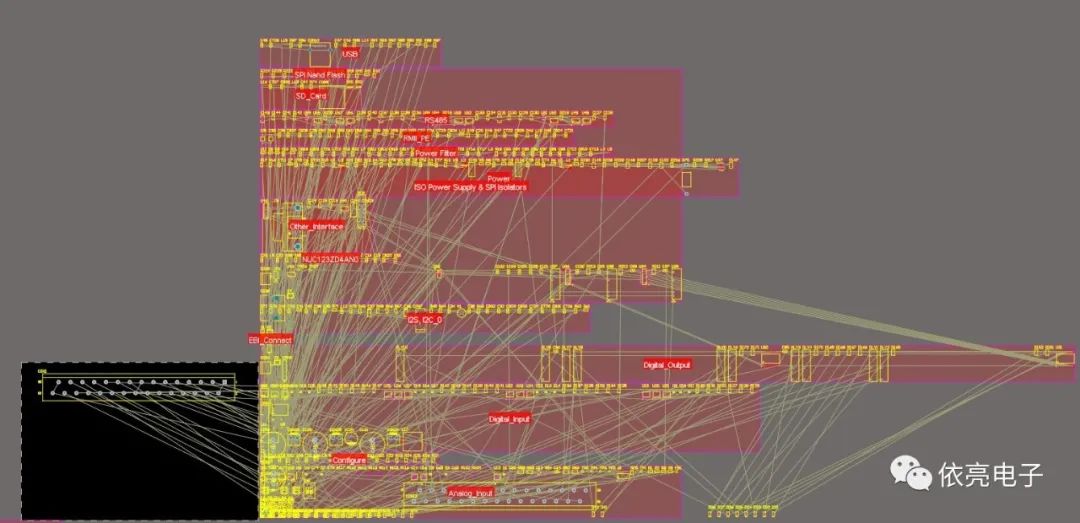

首先，设计完原理图后，你需要将原理图的元件导入到PCB中，下面这个图总共有507个元件，要一起放在200mm*86mm的空间内，如下图所示：

下一步，进入元件布局阶段，你需要将507个元件按照个人设计经验放置，确保元件之间的连线是最短的，同时满足外壳尺寸的要求。如果是双面放置，贴片费用会增加很多。单面放置的话，布线难度会增加很多。经过多次尝试后，布局如下：

下一步，就是将这些飞线，用实线连通。

如果是双面板的话，只能在上下两层走线，不同的网络之间不能连通，否则会出现短路。如果是四层板的话，走线难度会降低，但是成本接近翻倍。

经过多日的煎熬，布线走通之后，你还需要调整线径的粗细，字符的位置等收官的工作。最终的作品如下：

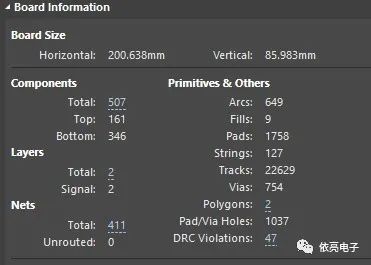

最后，这个板，你需要连接1758个焊盘，需要打754个过孔。

作为一个轻微强迫症患者，即使这个板已经画完了，但是只要一重新打开文件，你又会忍不住地拿着鼠标重新画几下。没有最好，只有更好！只有将PCB Gerber文件发给了PCB生产厂家，你才能真正得到解脱。
