基于KY32MT028主控的无感FOC落地扇驱动板PCBA方案

落地扇风量大，在炎热的夏天，对室内通风换气，防暑降温，改善环境效果较好，落地扇平稳放在地上就可以使用有着安全的特点。

落地扇可广泛用于工矿企业的仓库、车间、酒楼、家居等场所。

传统落地扇的主要部件是：交流电动机，也就是说电机是落地扇的心脏。落地扇与电风扇的工作原理是相同的：通电线圈在磁场中受力而转动。

能量的转化形式是：电能主要转化为机械能，同时由于线圈有电阻，所以不可避免的有一部分电能要转化为热能

传统落地扇的缺点：

１．噪音大，会对用户产生干扰；

２．能耗高，交流电机在工作时能耗较高，不够节能环保；

３．电机的可调控性不高；

４．维护不方便且寿命有限。

为了解决传统落地扇的问题，各厂家研发无刷直流电机去替代交流电机，以提升落地扇的各项体验，总体来说有如下几种好处：

1．高效节能--落地扇无刷电机比传统交流感应电机节能30~50%以上的性能，更加符合最新的国家能效一级标 准；同时低能耗则能 降低家庭用电成本；

2．小型轻便--电机体积大小对落地扇整体的设计影响较大，无刷直流落地扇电机与以往搭载交流感应电机的电风扇相比，体积缩小 50%；

3．极致体验--无刷电机采用高效节能、小型轻便、无极调速的设计，同时兼具性能稳定，可提供持久舒适的送风服务；

4. 低噪音--可以提供良好的睡眠环境；

5. 寿命更长：采用直流电源，不仅安全可靠，更能够减少更换维护的次数，提高工作效率，降低维护成本。

其利天下技术开发的无感FOC落地扇驱动板PCBA特点如下：

1. 无感 FOC 控制方式。可适应 36W 以内 3 相直流无刷电机。

2. 单面板走线、成本低、时效高。

3. 零速度闭环、支持顺风、逆风启动。

4. 低噪音

5. 自研 FOC 算法、支持定制功能

落地扇驱动板PCBA

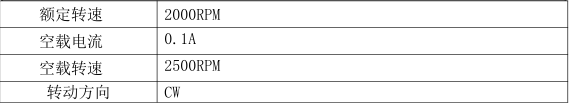

驱动板PCBA电气性能（以24V为例，可定制）

驱动板PCBA保护功能（以24V为例，可定制）

低压保护 ≤10V

高压保护 ≥27V

电流保护 ≥2A(母线电流采样)

堵转保护

启动异常保护

建议档位速度（以24V为例，可定制）

睡眠档：500±20RPM；

1 档：1000±20RPM；

2 档：1300±20RPM；

3 档：1700±20RPM；

4 档：2050±25RPM；
