Mentor PADS Router交互式布线及相关设置教程

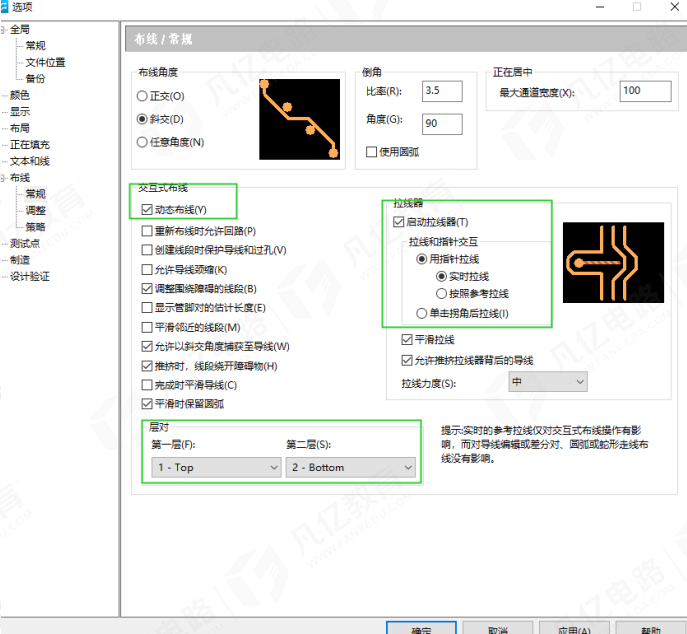

1、布线参数设定。执行菜单命令【工具】-【选项】，在“选项”对话框“布线”标签页进行参数设置。如图1所示

图1 参数设置

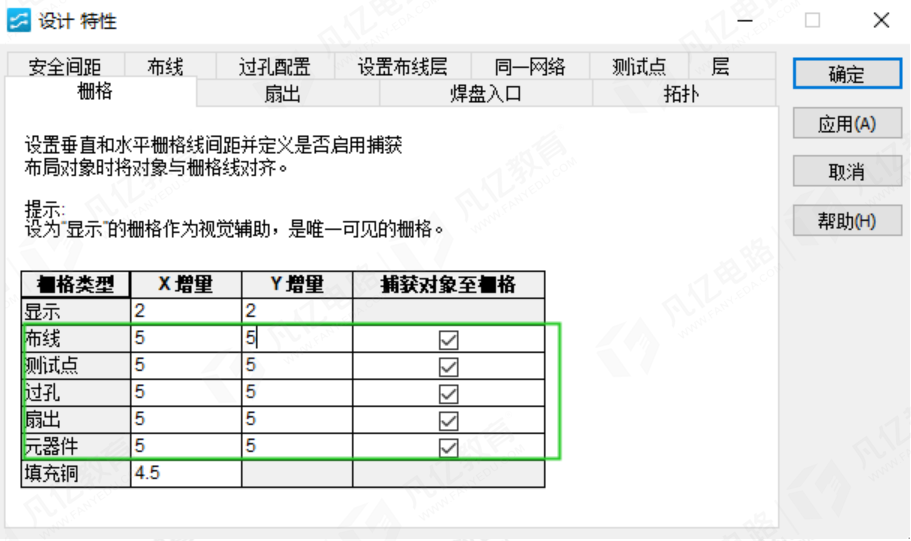

2、布线栅格设置。执行菜单命令【编辑】-【特性】，在弹出的“设计 特性”对话框的“栅格”标签页设置好布线栅格，如图2

图2 设计特性设置

3、启动设计规则检查，使布线时满足DRC规则，如图3

图3 设置规则检查启动

4、单击一般工具栏中的布线编辑图标，如图4，调出布线工具栏，调用交互式布线命令（F3）进行动态走线

图4 布线工具栏

5、修线操作。调用布线工具栏中的拉伸命令（SHIFT+S）进行修线

6、删除走线。选中要删除的走线后，按下Backspace即可完成。如果需要删除多跟走线可以利用Shift+鼠标左键进行多选然后进行删除。
