在家制作高质量双面PCB板的全过程

时间:2023-11-20 15:47

人气:

作者:admin

标签: 硬件系统  PCB板  SDRAM

导读:在家制作高质量双面PCB板的全过程-如图所示,Boot-loader首先打开bin映像文件,然后检查设备D。如果ID错误则程序会停止运行,这意味着硬件系统有问题,或者JTAG接线有错误等。接着开...

  得到的目标代码loader.bin通过串口调试程序到硬件板的SDRAM中。具体的方法是:将串口线连接到硬件板和PC的串口上,打开串口调试程序,将速率调整到9600bps,把硬件板的启动方式改成内启动;然后上电,此时串口上会打出一个‘《’符号,表示目前硬件板正在等待PC发送2KB的数据,此时用串口调试程序把loader.bin发送到硬件板。

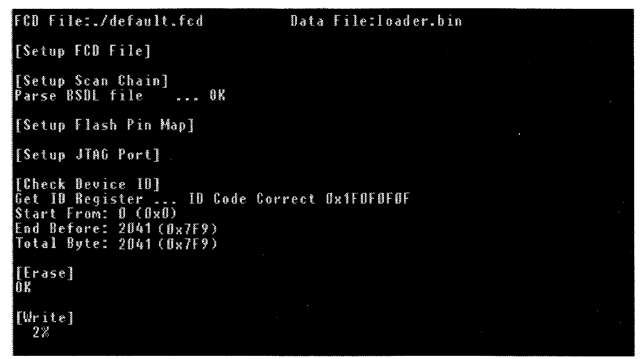

  如图所示,Boot-loader首先打开bin映像文件,然后检查设备D。如果ID错误则程序会停止运行,这意味着硬件系统有问题,或者JTAG接线有错误等。接着开始擦除∏ash里面的数据,根据Flash的大小擦除时间有长有短;擦除完毕就开始对Flash编程,将目标代码写进去。编程完毕开始校验,如果出错会给出提示信息,告诉哪个地址区域出错,写进去的数据是什么,读出来的数据又是什么。只有校验完全成功才会烧写成功。




  当发送完毕时,ARM硬件板会返回‘》’符号。然后可以用ptng命令检查目前硬件板上的程序是否已经启动起来,利用tftp client(网上可以找到很多图形化的TFTP发送程序)发送程序,当发送完毕之后,硬件板会自动开始把程序写入Flash,同时向串口打出一个‘!’标志程序执行完毕。
