多层复合布线板之弯曲PCB

　　先进的弯曲PCB是一种多层复合布线板，它将印刷布线板（PWB）和柔软型PCB（FPC）以多层结构层压到一起。PWB和FPC有镀铜通孔相互连接起来。该电路板适合用于小巧、轻便的设备之中。

　　特点：

　　（1）有如下规格的新型号可以作为手机专用的解决方案。

　　·基底厚度：0.3mm（４层）、0.39mm（6层）

　　·线宽/間隔：0.075mm/0.075mm

　　·单面或双面柔软型PCB（FPC）的柔韧性（作为折页）：半径 3mm、180°折叠，可折叠200 000次以上。

　　（2）可以无接触、小间距连接，并可以在3维空间中非常紧凑地组装设备。

　　（3）在多层（3~8层）部分用电镀通孔实现板于板之间的连接，因而极大的增强了可靠性。

　　（4） 组装时的便利程度等同于通常的印刷布线板。

　　（5）可提供“孔上芯片”（chip on hole ）规格，由此可以将“盲通孔”（Blind via Holes）用作芯片焊盘。

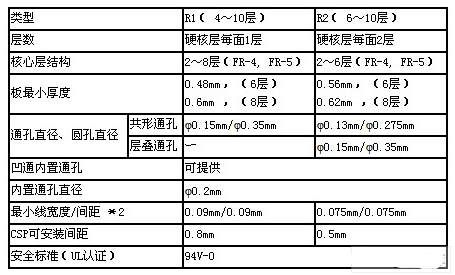

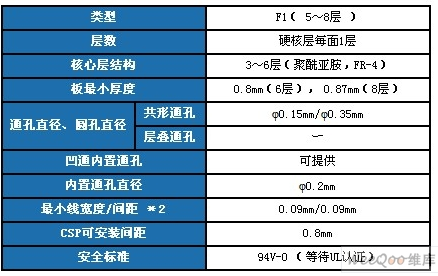

　　总体规格：

　　弯曲PCB的结构（6层为例）

　　柔软型复合多层PCB〈弯曲坚固型规格〉：

　　先进的弯曲PCB是一种多层复合布线板，它将印刷布线板（PWB）和柔软型PCB（FPC）以多层结构层压到一起。PWB和FPC有镀铜通孔相互连接起来。该电路板适合用于小巧、轻便的设备之中。

　　特点：

　　（1）多个压制的层用柔软型PCB（FPC）在内部连接，因此改善了多层电路板之间的连接可靠性 ， 并且减少了连接所占的空间和接头的重量。

　　（2）实现了窄间隔（0.5mm）的CSP和裸芯片安装，由此实现超高密度的安装而使设备更加紧凑精巧。

　　（3）实现了“内部连接和通孔连接”、以及结构性层叠，所以可获得超高密度的布线设计。（给设计提供了更大的自由空间，以便使产品更小、更薄。）

　　总体规格：

　　复合多层PCB〈坚固型规格〉

　　复合多层PCB可以安装0.5mm间距的CSP，因而使PCB的大小和厚度均有所减少，可以实现高密度安装设计。

　　特点：

　　（1）可以超高密度安装小间距（0.5mm）CSP IC 和裸芯片。

　　（2）凹通内置通孔和层叠贯通结构可实现超精细布线设计。

　　总体规格：

　　固型PCB

　　夏普的坚固型PCB可以在长时间和恶劣条件下保持持续的良好性能，并以卓越的可靠性著称，满足用户的各种需要。

　　特点：

　　（1）符合各种各样的规格，如SMT/COB/精细模式/多层PCB。

　　（2）从CAD设计至电路板完成，均在全流线命令监控的系统下操作。

　　（3）柔软型PCB和坚固型PCB可以组合。

　　总体规格：

　　系列：

　　柔软型PCB

　　柔性线路板（柔软型PCB）是为提高空间利用率和产品设计灵活性而设计的，能满足更小型和更高密度安装的设计需要。它也有助于减少组装工序和增强可靠性。

　　特点：

　　（1）可提供高密度安装电路、SMT和其它合适的柔软型PCB。

　　（2）可提供用于有翻转芯片安装和线路结合能力的COF的高型和其它连接器安装类型。

　　标准规格：

　　※其他系列
