传输线在阻抗匹配时串联端接电阻为什么要靠近

在进行阻抗匹配的时候我们可以在电阻源端放置一个串联端接电阻，但是有时候受到空间的限制可能会把电阻摆的稍微远一点，那么这个时候大家可能会有疑问，电阻离发送端远一点或者电阻放置在接收端，那么电阻还能消除传输线的反射吗？下面我们一起来验证一下！

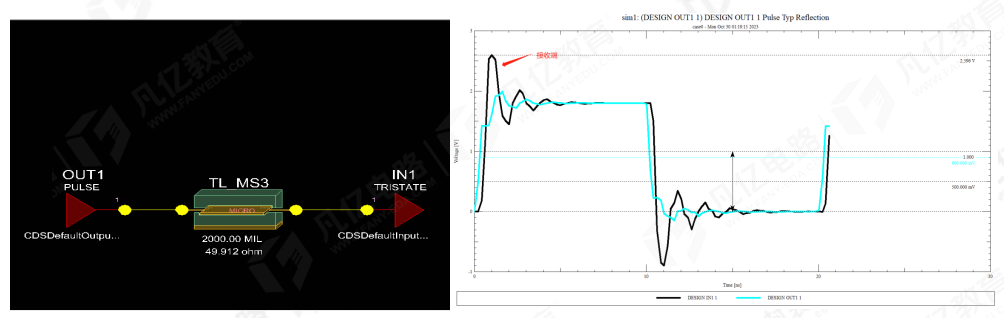

1. 不加串联端接电阻时接收端波形（传输线为2000mil）：

在不加电阻时可以发现信号有非常严重的反射，从而导致波形失真。

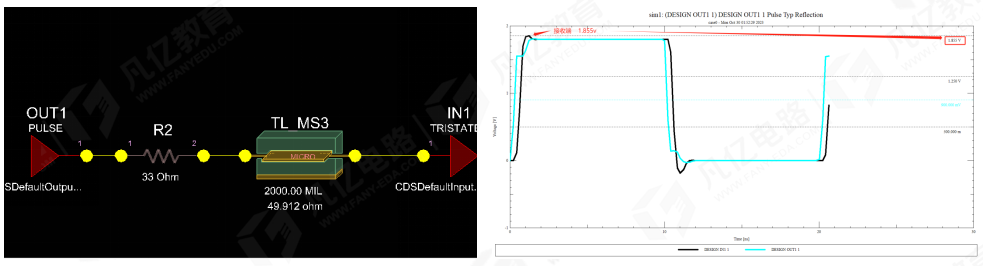

2. 加了串联端接电阻时接收端波形（传输线为2000mil，电阻为33欧姆，靠近源端放置）：

把电阻加上去之后的接收端波形和没加之前相比信号的反射下降了很多，没有很明显的过冲以及下冲。

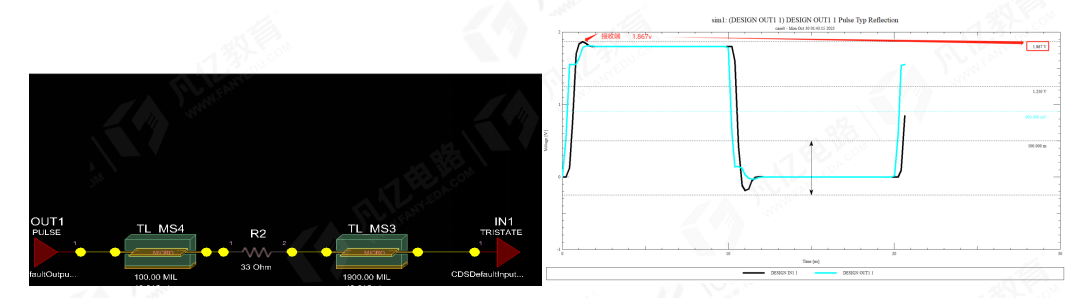

3. 将电阻远离源端进行放置时接收端波形（传输线为2000mil，电阻为33欧姆，信号从源端出来之后走了100mil的线然后再串接电阻）：

4. 将电阻远离源端进行放置时接收端波形（传输线为2000mil，电阻为33欧姆，信号从源端出来之后走了300mil的线然后再串接电阻）：

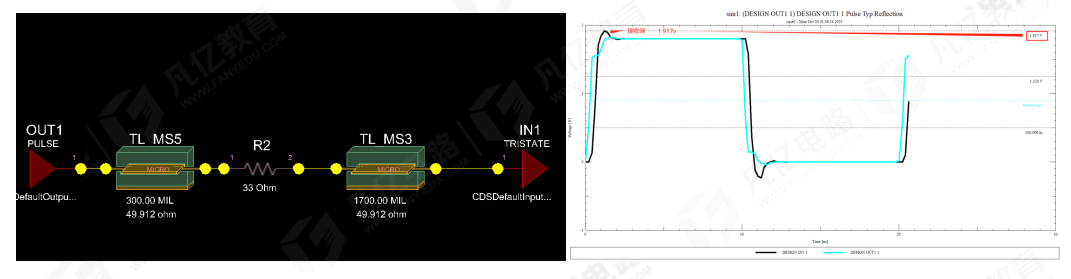

5. 将电阻远离源端进行放置时接收端波形（传输线为2000mil，电阻为33欧姆，信号从源端出来之后走了500mil的线然后再串接电阻）：

6. 将电阻远离源端进行放置时接收端波形（传输线为2000mil，电阻为33欧姆，信号从源端出来之后走了1000mil的线然后再串接电阻）：

7. 将电阻靠近接收端波形（传输线为2000mil，电阻为33欧姆，信号从源端出来之后走了1000mil的线然后再串接电阻）：

我们看以上图示可以得出，串联端接电阻离发送端越远效果越差，在500mil时候信号开始有比较明显的波动，当把电阻放置在传输线中间时信号开始有非常明显的反射，电阻如果放置在接收端则信号没有起到阻抗匹配的作用，信号有非常明显的反射。

所以串联端接电阻我们在进行PCB的布局时一定要将他放置发送端的位置才能对信号的反射起到较明显的改善作用。
